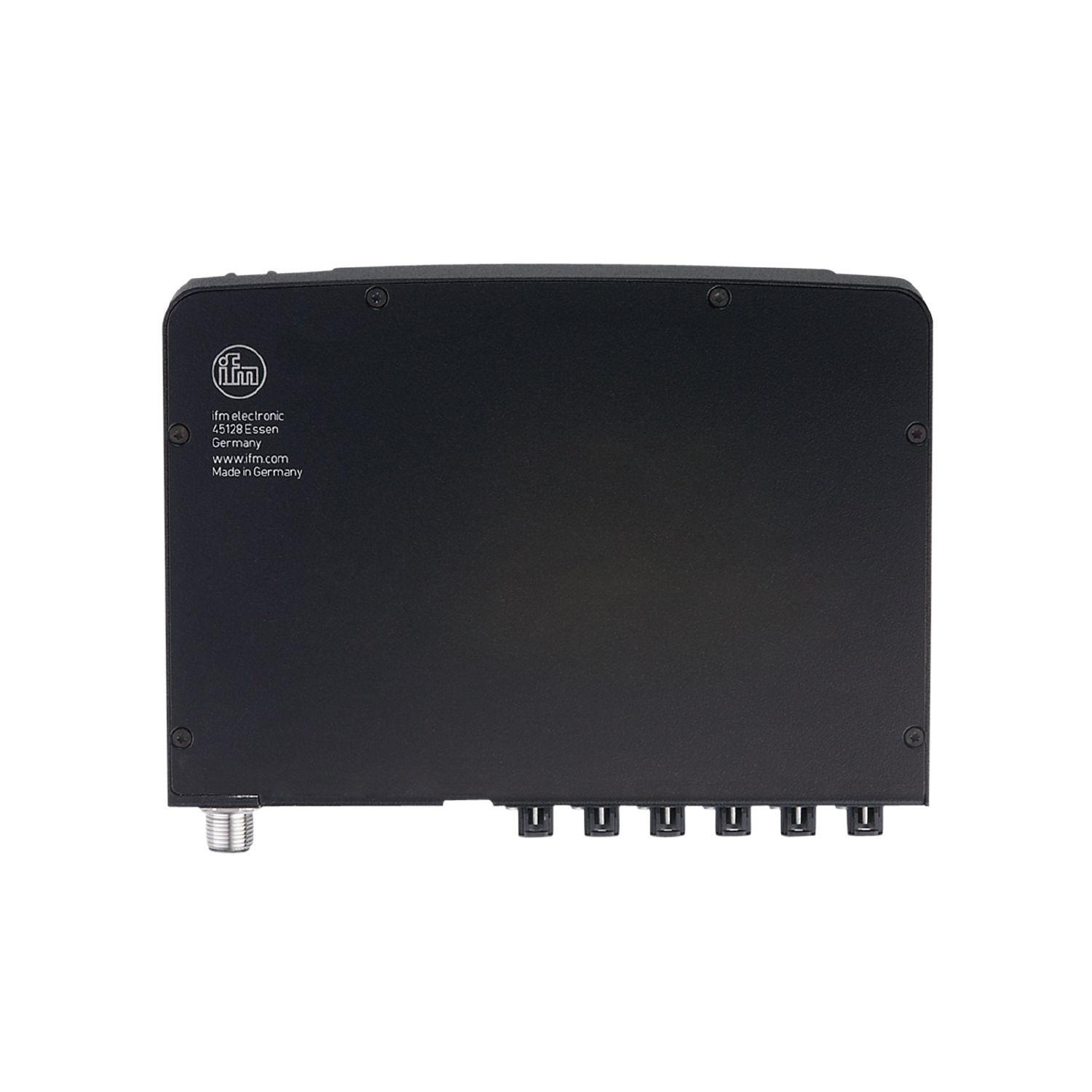

Video Processing Unit (VPU)

Name: OVP810
Brand: ifm
SKU: OVP810
Price: 1032.90 CHF

OVP810

OVPAA/R0/E0/E1/TX2NX/4GB

Video Processing Unit (VPU)

OVP810

OVPAA/R0/E0/E1/TX2NX/4GB

Einsatzbereich

Applikation	Industrielle Bildverarbeitung

Elektrische Daten

Betriebsspannung [V]	19,2...28,8 DC
Max. Stromaufnahme [mA]	1100+n* (630/20) * FPS; n = Anzahl Kameras; FPS = Bildrate Kamera
Leistungsaufnahme [W]	10,8 +(n* (9,36/20) *FPS; typisch n = 3 ; Spannungs- und Stromversorgung wird von der VPU zur Verfügung gestellt und sind deshalb bei den Datenblattangaben der VPU mit aufgeführt.

Schnittstellen

Anzahl der CAN Schnittstellen	1
Anzahl der Ethernet Schnittstellen	2
Anzahl der USB Schnittstellen	2

CAN

Protokoll	freies Protokoll

Ethernet

Übertragungsstandard

1GBase-T

Übertragungsrate

1000 MBit/s

Steckertyp

RJ45

Protokoll

TCP/IP

Werkseinstellungen

IP-Adresse: 192.168.0.69

Subnetzmaske: 255.255.255.0 (Class C)

Gateway IP-Adresse: 192.168.0.201

MAC-Adresse: siehe Typenschild

Sensorschnittstelle

Übertragungsstandard

FPD-Link

Steckertyp

HFM (Mini-FAKRA)

Hinweis zu Schnittstellen

maximale Anzahl Kameras: siehe Bedienungsanleitung

USB

Steckertyp	Mini-USB; Typ A
Version	2.0; 3.0

Umgebungsbedingungen

Umgebungstemperatur [°C]	-10...40
Lagertemperatur [°C]	-40...85
Schutzart	IP 50

Zulassungen / Prüfungen

EMV

EN IEC 61000-6-4	Störemission / Wohn-, Geschäfts-, Gewerbebereiche und Kleinbetriebe
EN IEC 61000-6-2	Störfestigkeit / industrielle Umgebung

Schockfestigkeit

DIN EN 60068-2-27	50 g / (11 ms) nicht wiederholend
DIN EN 60068-2-27	40 g / (6 ms) wiederholend

Vibrationsfestigkeit

DIN EN 60068-2-6	2 g / (10...150 Hz)
DIN EN 60068-2-64	2,3 g RMS / (10...500 Hz)

Elektrische Sicherheit

DIN EN 61010-2-201

elektrische Versorgung nur über PELV-Stromkreise

Mechanische Daten

Gewicht [g]	1256,52
Abmessungen [mm]	126,5 x 29 x 180,4
Werkstoffe	Gehäuse: Aluminium
Anzugsdrehmoment [Nm]	< 5,5

Hardware

Prozessor	SOM: Nvidia Jetson TX2NX 4GB Module CPU: Dual-Core NVIDIA Denver 2 64-Bit CPU and Quad-Core Arm® Cortex®-A57 MPCore processor; GPU: 256-core NVIDIA Pascal™ architecture GPU
Arbeitsspeicher	4GB 128-bit LPDDR4, 1600 MHz - 51.2 GB/s
Massenspeicher	32GB eMMC 5.1 Flash (16GB for docker)

Bemerkungen

Verpackungseinheit	1 Stück

Weitere Daten

Anschluss

	Port 0	Port 1	Port 2	Port 3	Port 4	Port 5
Beispiel 1	Kamera 1 (3D)	Kamera 2 (3D)	Kamera 1 (2D)	Kamera 2 (2D)	Kamera 3 (3D)	Kamera 4 (3D)
Beispiel 2	Kamera 1 (2D)	Kamera 2 (2D)	Kamera 1 (3D)	Kamera 2 (3D)	Kamera 3 (2D)	Kamera 4 (2D)
Beispiel 3	Kamera 1 (3D)	Kamera 2 (3D)	Kamera 3 (3D)	Kamera 4 (3D)	Kamera 5 (3D)	Kamera 6 (3D)
Beispiel 4	Kamera 1 (3D-VGA)	Kamera 2 (3D-VGA)	Kamera 3 (3D-VGA)	Kamera 4 (3D-VGA)	-	-

Die Ports 0 und 1, 2 und 3, 4 und 5 müssen mit dem gleichen Bildsensortyp belegt werden.
Bitte beachten Sie beim Anschluss der Kameras die unterschiedlichen 3D-Bildsensortypen 38k und VGA.
Anmerkungen: Weitere Informationen zum anwendungsfallabhängigen freien Speicher finden Sie in den Firmware-spezifischen Versionsinformationen (ifm.3d.com).

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — OVP810-00 — 15.04.2024 —
