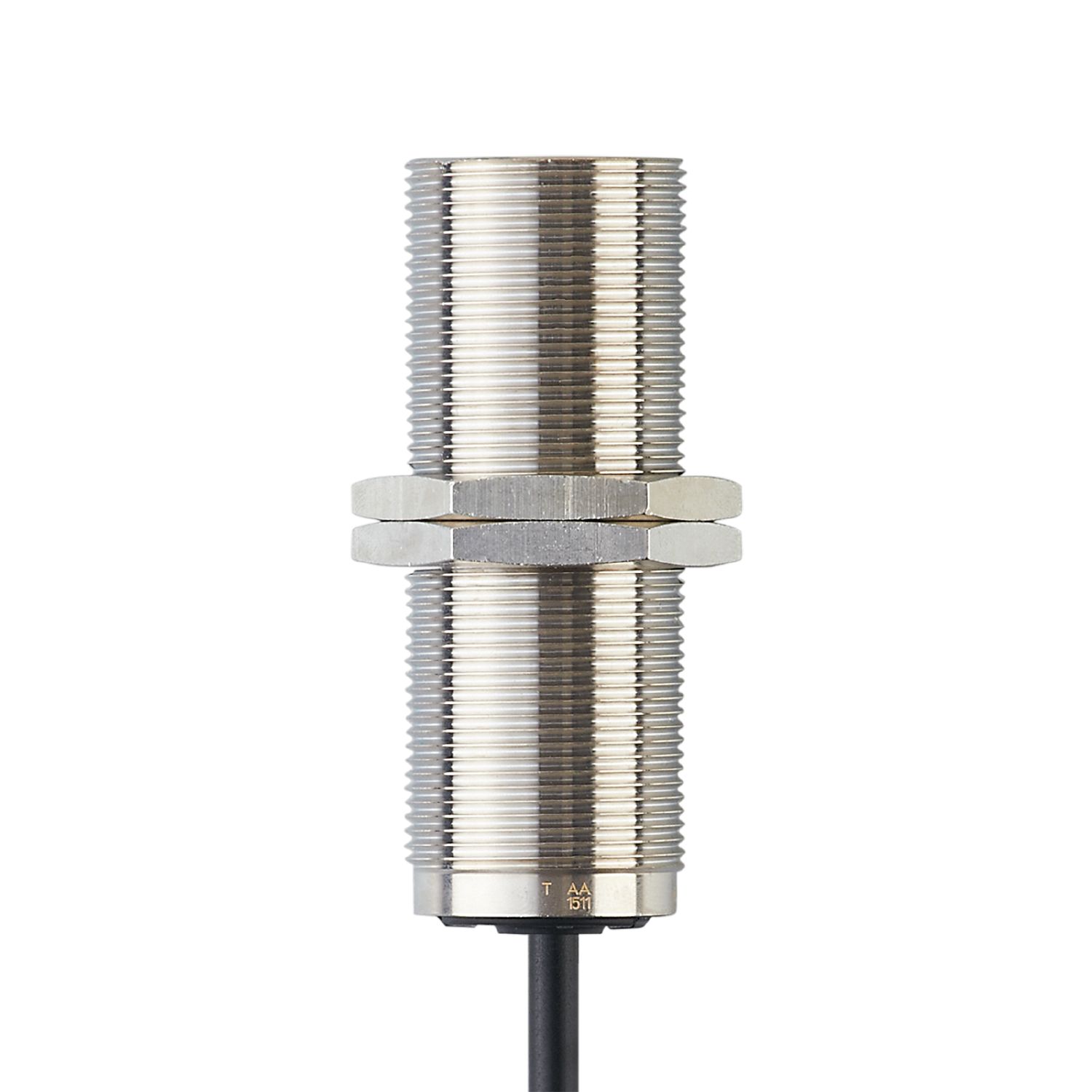

Unidad de evaluación compacta para supervisión de velocidad de rotación
DI0101
DIA2010-ZROA/5-3600 I/MIN
Unidad de evaluación compacta para supervisión de velocidad de rotación
DI0101
DIA2010-ZROA/5-3600 I/MIN
- Supervisión fiable y sin contacto de velocidades bajas de rotación
- 2 en 1: sensor y evaluación de velocidad de rotación en una carcasa compacta
- Ajuste sencillo del punto de conmutación por medio de potenciómetro
- Para la conexión directa a un PLC
- Minimización de los costes de instalación
Precios de lista sin IVA
Características del producto
Función de salida | normalmente abierto |
---|---|
Alcance [mm] | 10 |
Carcasa | Tipo con rosca |
Dimensiones [mm] | M30 x 1,5 / L = 80 |
Campo de aplicación
Aplicación | sencilla evaluación de velocidad demasiado baja de movimientos rotatorios y lineales; bloqueo |
---|
Datos eléctricos
Tensión nominal AC [V] | 20...250 |
---|---|
Tensión nominal DC [V] | 20...250 |
Frecuencia nominal AC [Hz] | 45...65 |
Clase de protección | II |
Resistente a inversiones de polaridad | sí |
Salidas
Número total de salidas | 1 |
---|---|
Función de salida | normalmente abierto |
Caída de tensión máx. de la salida de conmutación DC [V] | 7,5 |
Corriente de carga mínima [mA] | 6 |
Corriente residual máx. [mA] | 1,5 |
Corriente máxima permanente de la salida de conmutación AC [mA] | 350 |
Corriente máxima permanente de la salida de conmutación DC [mA] | 100 |
Corriente máxima de pico de la salida de conmutación [mA] | 2200; (20 ms / 0,5 Hz) |
Protección contra cortocircuitos | no |
Resistente a sobrecargas | no |
Rango de detección
Alcance [mm] | 10 |
---|---|
Alcance ajustable | no |
Alcance real Sr [mm] | 10 ± 10 % |
Alcance operativo [mm] | 0...8,1 |
Rango de configuración / medición
Rango de configuración [Imp/min] | 5...3600 |
---|---|
Principio de medición | inductivo |
Precisión / variaciones
Factor de corrección | acero: 1 / Acero inoxidable: 0,8 / latón: 0,5 / aluminio: 0,5 / cobre: 0,4 |
---|---|
Histéresis [% del Sr] | 10 |
Tiempos de respuesta
Temporización de arranque [s] | 12 |
---|---|
Frecuencia de amortiguamiento max. [Imp/min] | 4800 |
Software / programación
Ajuste del punto de conmutación | potenciómetro multivuelta |
---|
Condiciones ambientales
Temperatura ambiente [°C] | -25...80 |
---|---|
Temperatura de almacenamiento [°C] | -25...80 |
Grado de protección | IP 65; IP 67 |
Homologaciones / pruebas
CEM |
|
||
---|---|---|---|
MTTF [años] | 435 |
Datos mecánicos
Peso [g] | 281,6 |
---|---|
Carcasa | Tipo con rosca |
Tipo de montaje | montaje enrasado |
Dimensiones [mm] | M30 x 1,5 / L = 80 |
Nombre de la rosca | M30 x 1,5 |
Materiales | latón con revestimiento especial; PA; TPE-U |
Par de apriete [Nm] | 50 |
Indicaciones / elementos de mando
Indicación |
|
---|
Conexión eléctrica
Protección requerida | fusible miniatura según IEC60127-2 hoja 1; ≤ 2 A; de acción rápida |
---|
Accesorios
Componentes incluidos |
|
---|
Notas
Notas |
|
---|
Conexión eléctrica
Conexión | Cable: 2 m, PUR; 2 x 0,5 mm² |
---|
