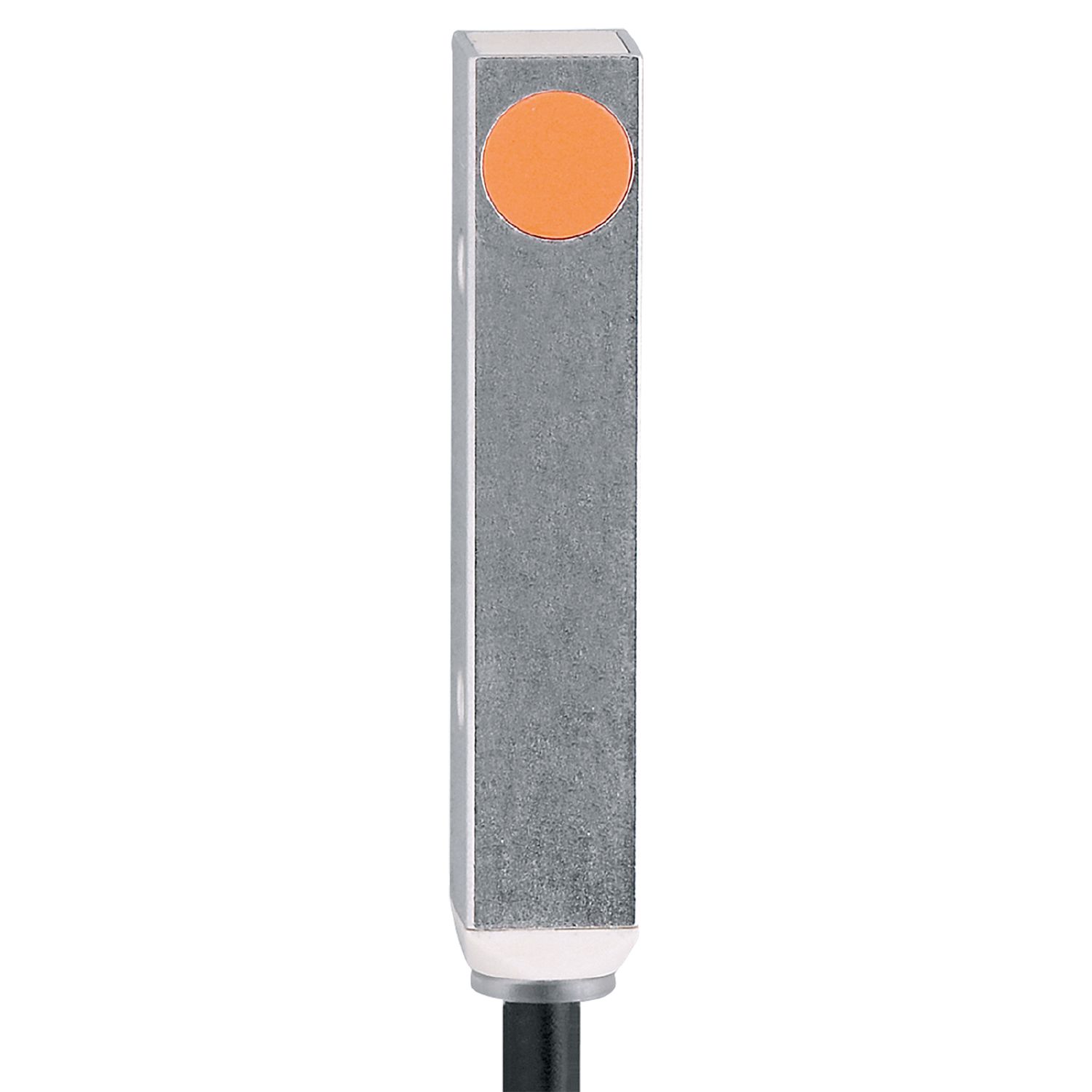

Induktiver Sensor
IL5020
ILA32,5-BPKG/OBEN/PH RT
Induktiver Sensor
IL5020
ILA32,5-BPKG/OBEN/PH RT
- Besonders kompakte Quaderbauform
- Für den Einsatz in beengten Einbauverhältnissen
- Platzsparende Anschlusstechnik
- Gut sichtbare Anzeige des Schaltzustandes
- Sehr hohe Schaltfrequenz
Produktmerkmale
Elektrische Ausführung | PNP |
---|---|
Ausgangsfunktion | Schließer |
Schaltabstand [mm] | 2,5 |
Gehäuse | Quaderförmig |
Abmessungen [mm] | 40 x 8 x 8 |
Elektrische Daten
Betriebsspannung [V] | 10...36 DC; (Anforderungen „limited voltage“ gemäß UL 508: galvanisch getrennte und mit Überstromeinrichtung abgesicherte Betriebsspannung) |
---|---|
Stromaufnahme [mA] | 15; (24 V) |
Schutzklasse | III |
Verpolungsschutz | ja |
Ausgänge
Elektrische Ausführung | PNP |
---|---|
Ausgangsfunktion | Schließer |
Max. Spannungsabfall Schaltausgang DC [V] | 2,5 |
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] | 250 |
Schaltfrequenz DC [Hz] | 2000 |
Kurzschlussschutz | ja |
Ausführung Kurzschlussschutz | getaktet |
Überlastfest | ja |
Erfassungsbereich
Schaltabstand [mm] | 2,5 |
---|---|
Realschaltabstand Sr [mm] | 2,5 ± 10 % |
Arbeitsabstand [mm] | 0...2,02 |
Genauigkeit / Abweichungen
Korrekturfaktor | Stahl: 1 / Edelstahl: 0,7 / Messing: 0,5 / Aluminium: 0,4 / Kupfer: 0,3 |
---|---|
Hysterese [% von Sr] | 1...15 |
Schaltpunktdrift [% von Sr] | -10...10 |
Umgebungsbedingungen
Umgebungstemperatur [°C] | -25...70 |
---|---|
Schutzart | IP 65 |
Zulassungen / Prüfungen
EMV |
|
||||||||
---|---|---|---|---|---|---|---|---|---|
MTTF [Jahre] | 3449 | ||||||||
UL-Zulassung |
|
Mechanische Daten
Gewicht [g] | 48,9 |
---|---|
Gehäuse | Quaderförmig |
Einbauart | bündig einbaubar |
Abmessungen [mm] | 40 x 8 x 8 |
Werkstoffe | Messing weißbronze-beschichtet; LCP |
Anzugsdrehmoment [Nm] | 1; (Einschraubtiefe: > 5 mm) |
Anzeigen / Bedienelemente
Anzeige |
|
---|
Bemerkungen
Verpackungseinheit | 1 Stück |
---|
Elektrischer Anschluss
Anschluss | Kabel: 2 m, PUR; 3 x 0,14 mm² |
---|
