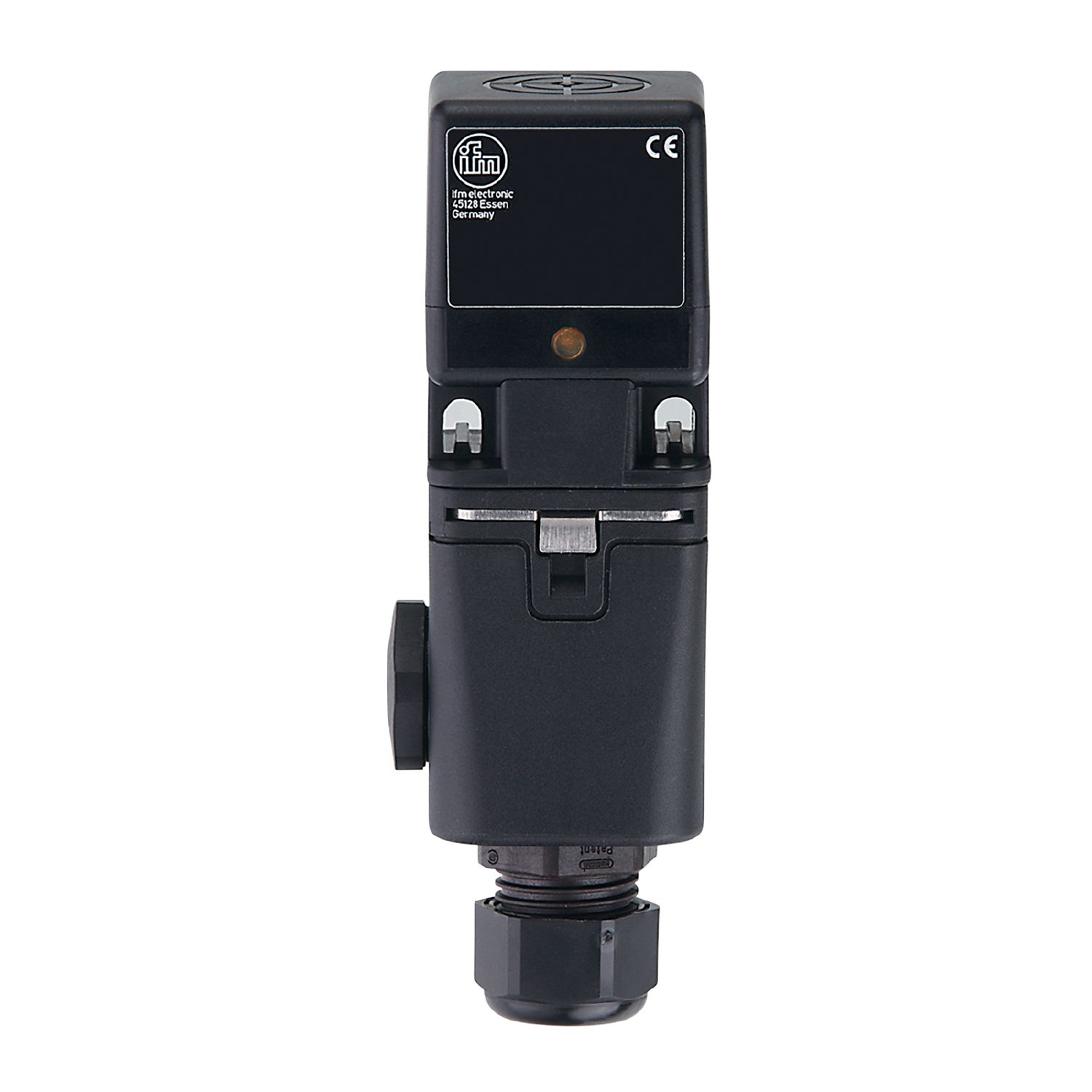

Inductieve sensor
IM509A
IME3020BBPKG/3D
Inductieve sensor
IM509A
IME3020BBPKG/3D
- Voor toepassingen in explosiegevaarlijke zones
- Hoge schakelafstand voor het gebruik in de transporttechniek
- Robuuste behuizing voor gebruik in ruwe industriële omgeving
- Actieve vlak mechanisch in vijf posities te positioneren
uitloop artikel
Alternatief artikel: IM510A Productvergelijking: IM509A / IM510A Let op: het geselecteerde alternatieve artikel kan afwijkende technische eigenschappen hebben!
Producteigenschappen
Uitgangsfunctie | maakcontact |
---|---|
Schakelafstand [mm] | 20 |
Behuizing | rechthoekig |
Afmetingen [mm] | 40 x 40 x 105 |
Elektrische eigenschappen
Voedingsspanning [V] | 10...30 DC |
---|---|
Stroomopname [mA] | < 15 |
Beschermklasse | III |
Ompoolbeveiligd | ja |
Uitgangen
Uitgangsfunctie | maakcontact |
---|---|
Max. spanningsval schakeluitgang DC [V] | 2,5 |
Max. ruststroom [mA] | 0,5 |
Continue stroombelasting van schakeluitgang DC [mA] | 200 |
Schakelfrequentie DC [Hz] | 100 |
Kortsluitvast | ja |
Beschermd tegen overbelasting | ja |
Bereik
Schakelafstand [mm] | 20 |
---|---|
Reële schakelafstand (Sr) [mm] | 20 ± 10 % |
Werkafstand [mm] | 0...16,2 |
Nauwkeurigheid / afwijkingen
Correctiefactor | staal: 1 / roestvast staal: 0,7 / messing: 0,4 / aluminium: 0,3 / koper: 0,2 |
---|---|
Hysterese [% van Sr] | 1...20 |
Schakelpuntdrift [% van Sr] | -10...10 |
Omgevingsvariabelen
Omgevingstemperatuur [°C] | -20...60 |
---|---|
Beschermklasse | IP 65; IP 67 |
Toelatingen / testen
ATEX-apparaatkenmerk |
|
||
---|---|---|---|
EMC |
|
||
MTTF [jaren] | 1679 |
Mechanische eigenschappen
Gewicht [g] | 244 |
---|---|
Behuizing | rechthoekig |
Inbouwwijze | bondig inbouwbaar |
Afmetingen [mm] | 40 x 40 x 105 |
Materialen | PC; PA (polyamide); roestvast staal |
Aanwijzen / bedienelementen
Weergave |
|
---|
Opmerkingen
Opmerkingen |
|
||
---|---|---|---|
Verpakkingseenheid | 1 stuk |
Elektrische aansluiting
Aansluiting | Aansluitklemmen: 0,34...1,5 mm²; Kabelmantel: Ø 5...9 mm |
---|
