- TR7432

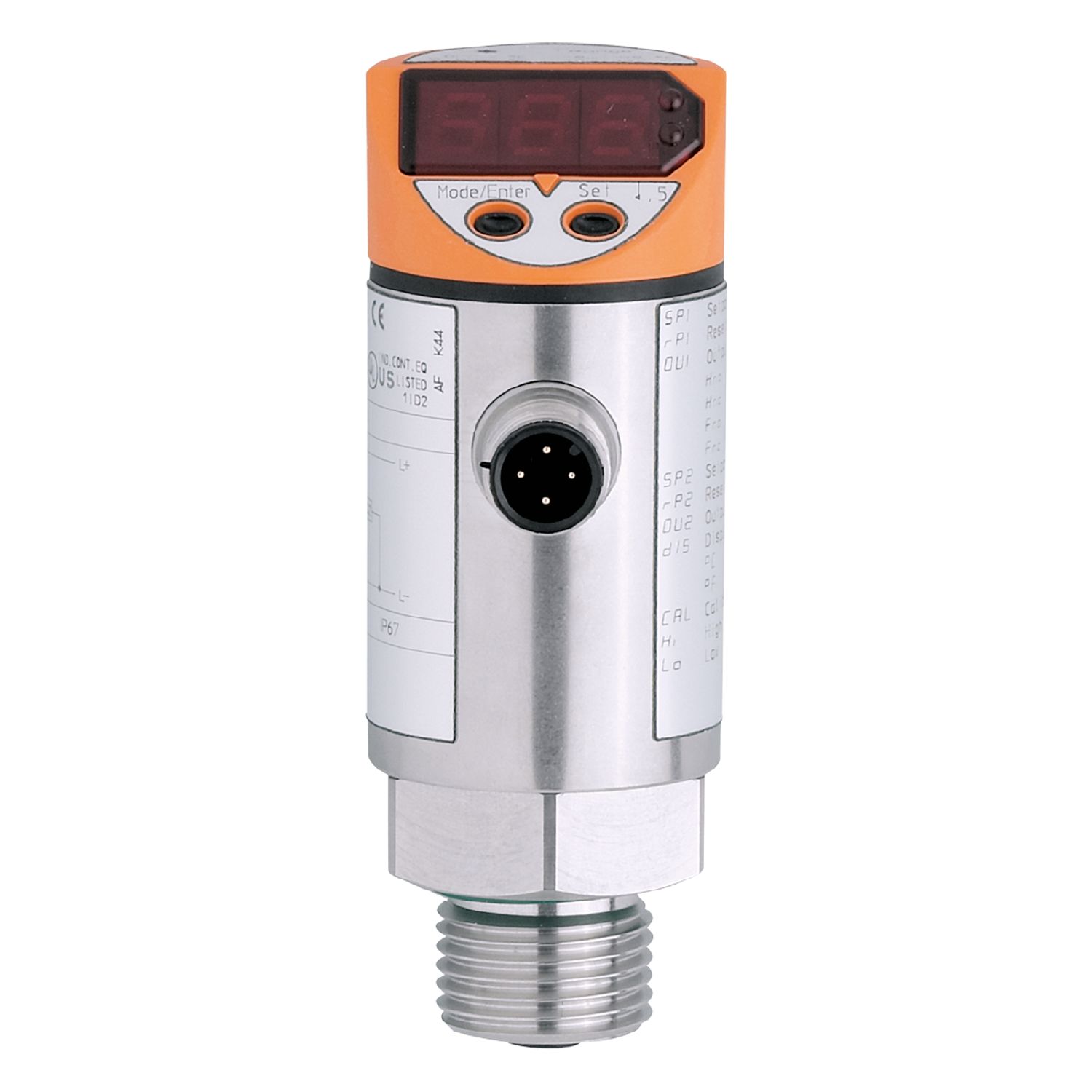

Verwerkingselektronica met display voor PT100/PT1000 temperatuursensoren
TR7432
TR-...KDBR12-QFRKG/US/....../V
Verwerkingselektronica met display voor PT100/PT1000 temperatuursensoren
TR7432
TR-...KDBR12-QFRKG/US/....../V
- Groot temperatuurevaluatiebereik
- Met twee programmeerbare schakeluitgangen
- Intuïtieve, gebruikersvriendelijke bediening
- Lokaal display voor de actuele temperatuur
- Automatische herkenning van het aangesloten sensortype
- Comfortabele bediening via drukknoppen of te parametreren via IO-Link
uitloop artikel
Alternatief artikel: TR7439 Productvergelijking: TR7432 / TR7439 Let op: het geselecteerde alternatieve artikel kan afwijkende technische eigenschappen hebben!
Producteigenschappen
Aantal in- en uitgangen | Aantal digitale uitgangen: 2 | ||
---|---|---|---|
Meetbereik |
|
||
Communicatie interface | IO-Link | ||
Procesaansluiting | schroefdraad G 1/2 buitendraad |
Toepassingsgebied
Bijzondere eigenschappen | Vergulde contacten |
---|---|
Applicatie | voor Pt100- en Pt1000-meetelementen |
Elektrische eigenschappen
Voedingsspanning [V] | 18...32 DC; ("supply class 2" volgens cULus) |
---|---|
Stroomopname [mA] | < 50 |
Beschermklasse | III |
Ompoolbeveiligd | ja |
Opwarmtijd [s] | 1 |
Watchdog geïntegreerd | ja |
In- / uitgangen
Aantal in- en uitgangen | Aantal digitale uitgangen: 2 |
---|
Uitgangen
Totaal aantal uitgangen | 2 |
---|---|
Uitgangssignaal | schakelsignaal; IO-Link; (configureerbaar) |
Elektrische uitvoering | PNP/NPN |
Aantal digitale uitgangen | 2 |
Uitgangsfunctie | maakcontact / verbreekcontact; (parametreerbaar) |
Max. spanningsval schakeluitgang DC [V] | 2 |
Continue stroombelasting van schakeluitgang DC [mA] | 250 |
Kortsluitbeveiliging | ja |
Uitvoering kortsluitbeveiliging | pulserend |
Beschermd tegen overbelasting | ja |
Meet- / instelbereik
Meetbereik |
|
||
---|---|---|---|
Schakelpunt SP |
|
||
Terugschakelpunt rP |
|
||
In stappen van |
|
Resolutie schakeluitgang [K] | 0,1 |
---|---|
Resolutie display [K] | 0,1 |
Nauwkeurigheid / afwijkingen
Schakelpunt nauwkeurigheid [K] | ± 0,3 |
---|---|
Weergavenauwkeurigheid [K] | ± 0,3 |
Temperatuurinvloed (per 10 K) [K] | 0,1 |
Interfaces
Communicatie interface | IO-Link |
---|---|
Type overdracht | COM2 (38,4 kBaud) |
IO-Link revisie | 1.0 |
Omgevingsvariabelen
Omgevingstemperatuur [°C] | -25...70 |
---|---|
Opslagtemperatuur [°C] | -40...85 |
Beschermklasse | IP 67 |
Toelatingen / testen
EMC |
|
||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Schokbestendigheid |
|
||||||||||
Trillingsbestendigheid |
|
||||||||||
MTTF [jaren] | 240 |
Mechanische eigenschappen
Gewicht [g] | 232,6 |
---|---|
Materialen | 1.4301 (roestvast staal / 304); 1.4305 (roestvast staal / 303); EPDM/X; PC; PBT; FKM |
Procesaansluiting | schroefdraad G 1/2 buitendraad |
Aanwijzen / bedienelementen
Weergave |
|
---|
Opmerkingen
Verpakkingseenheid | 1 stuk |
---|
Elektrische aansluiting
Aansluiting | Connector: 1 x M12; codering: A; Contactpinnen: verguld |
---|
