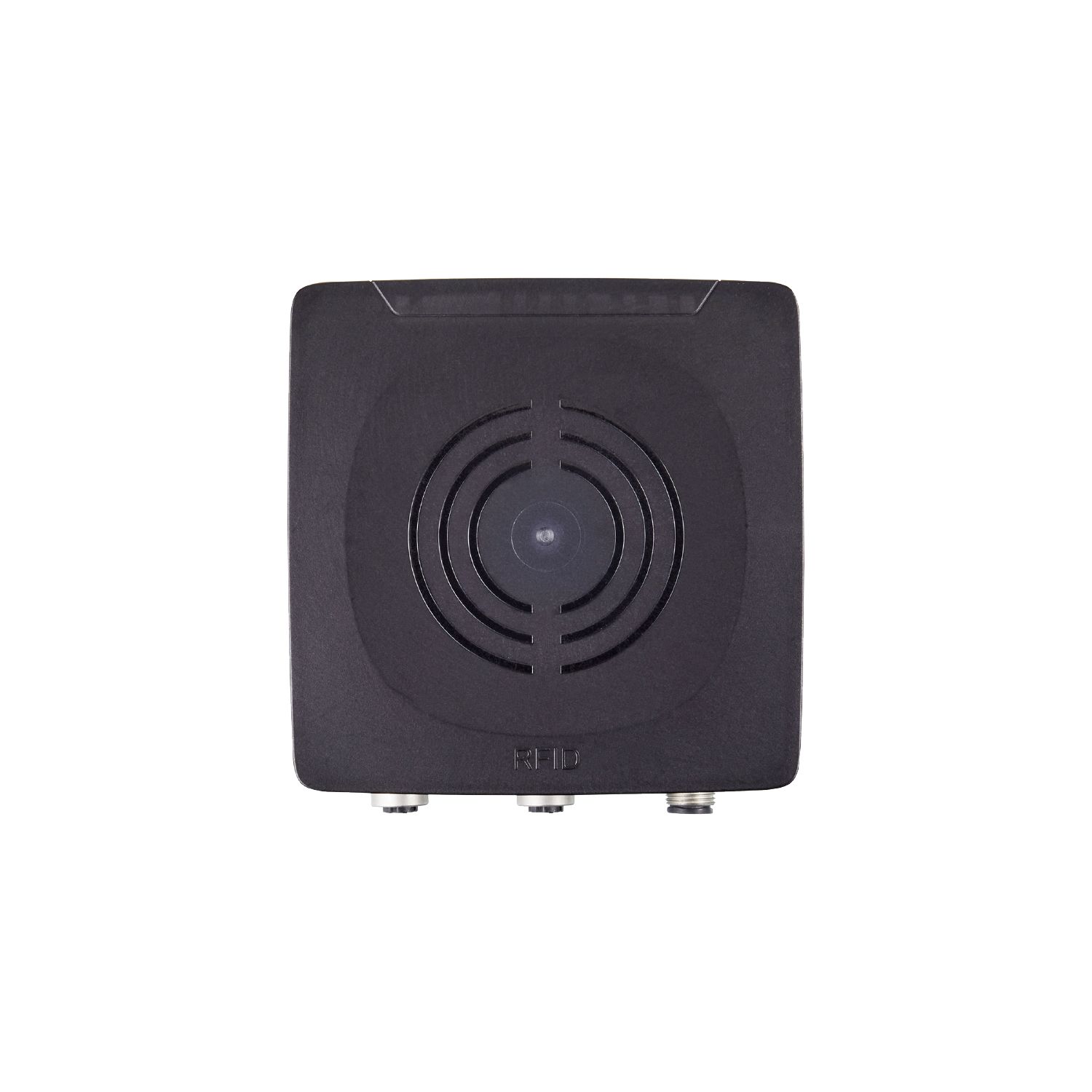

Dispositivo compacto RFID
DTE905
DTRUHFA HLRWITUS04
Dispositivo compacto RFID
DTE905
DTRUHFA HLRWITUS04
Área de aplicação
| Homologação de radiotransmissão para | EUA; Canadá; México |
|---|
Dados elétricos
| Tensão de operação [V] | 19,2...28,8 DC |
|---|---|
| Consumo de corrente [mA] | 500 |
| Consumo de potência [W] | 8,6 |
| Classe de proteção | III |
| Freqüência de operação [MHz] | 902...928 |
| Padrão RFID | EPC Class1 GEN2/ISO 18000-63 |
| Transmissão EIRP [mW] | 200; (máximo: 250 mW) |
Saídas
| Carga de corrente máx. por saída [mA] | 100; (max.) |
|---|
Interfaces
| Interface de comunicação | Ethernet |
|---|
| Padrão de transmissão | 10Base-T; 100Base-TX | |||
|---|---|---|---|---|
| Taxa de transmissão | 10 MBit/s; 100 MBit/s | |||
| Protocolo | MQTT JSON | |||
| Configurações de fábrica |
|
|||
| Tipo utilizado | Configuração de parâmetros; transmissão de dados |
Condições ambientais
| Temperatura ambiente [°C] | -20...55 | |
|---|---|---|
| Aviso sobre a temperatura do ambiente |
|
|
| Temperatura de armazenamento [°C] | -25...80 | |
| Proteção | IP 67 |
Certificações / testes
| Resistência a choques |
|
||||||||
|---|---|---|---|---|---|---|---|---|---|
| Resistência à vibrações |
|
||||||||
| Certificado UL |
|
Dados mecânicos
| Peso [g] | 692,7 |
|---|---|
| Dimensões [mm] | 113 x 118,6 x 50 |
| Materiais | invólucro: alumínio; PBT / PC; aço inoxidável |
Displays / elementos de operação
| Display |
|
|---|
Observações
| Unidades por embalagem | 1 peça |
|---|
conexão elétrica - Ethernet
| ETH1 / ETH2 | Conexão: 2 x M12; codificação: D |
|---|
conexão elétrica - Fontes de alimentação
| PWR | Conexão: 1 x M12; codificação: A |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos o direito de fazer alterações técnicas sem aviso prévio — PT-BR — DTE905-00 — 21.08.2023 —
DTE905 –
DTRUHFA HLRWITUS04
- 1
- LED Estado de operação
- 2
- Display do LED interface de barramento de campo
- 3
- Rosca de instalação M4 profundidade máx. de inserção 15mm
conexão elétrica - Ethernet
ETH1 / ETH2
- 1
- TD+
- 2
- RD+
- 3
- TD-
- 4
- RD-
Conexão: 2 x M12; codificação: D
conexão elétrica - Fontes de alimentação
PWR
- 1
- L+
- 2
- entrada e saída digital 2
- 3
- L-
- 4
- entrada e saída digital 1
- 5
- não conectado
Conexão: 1 x M12; codificação: A
