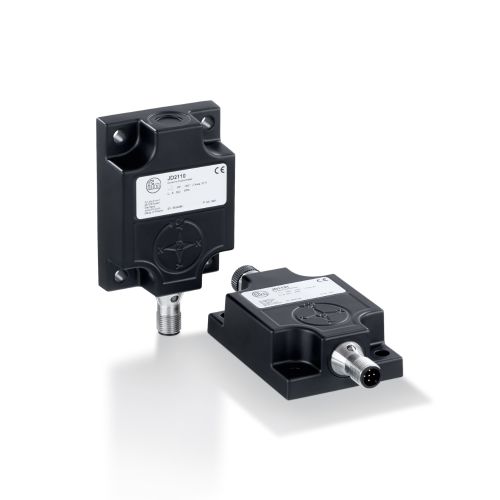

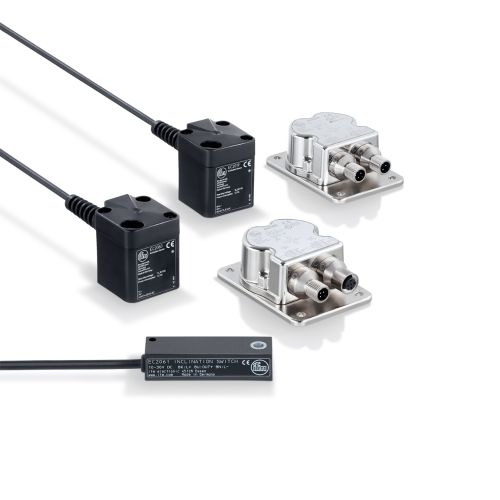

Capteurs d'inclinaison
- Variantes fonctionnant sur un principe statique et dynamique
- Plages angulaires jusqu'à 360° disponibles
- Versions à 1 ou 2 axes
- Différents boîtiers avec très haut indice de protection (jusqu'à IP69K)
- Sortie de signaux selon le type de détecteur via différentes interfaces
Capteur d’inclinaison : mesure d’angle haute précision
Un capteur d’inclinaison, ou inclinomètre, mesure l’angle d’inclinaison d’un objet par rapport à la gravité. Ces dispositifs sont essentiels dans de nombreux domaines comme l’industrie ou le génie civil. En détectant avec précision les changements d’orientation, ils garantissent la stabilité et la sécurité des systèmes et machines. L'utilisation de capteurs sans contact dans certaines gammes ajoute une protection supplémentaire contre les interférences environnementales.
Ils sont particulièrement indispensables dans les environnements où une mesure précise de l'inclinaison est essentielle pour le bon fonctionnement des équipements. Intégrés à des systèmes complexes, ces capteurs fournissent des données fiables, devenant ainsi des outils incontournables pour diverses industries.
Comment fonctionne un capteur d’inclinaison ?
Les capteurs d’inclinaison reposent sur un principe fondamental : détecter les variations d’angle par rapport à la gravité terrestre.
Détection des variations d’angle par rapport à la gravité
Les capteurs d’inclinaison, notamment ceux utilisant la technologie MEMS (Micro-Electronic-Mechanical System), combinent une structure mobile et une structure fixe encapsulées dans une puce hermétique. Lorsqu’un objet incliné bouge, la gravité agit sur l’élément mobile, entraînant une variation mesurée par l’électronique intégrée du capteur.
Transformation des données en signal électrique
Ces variations mécaniques sont transformées en signaux électriques grâce à l’électronique du capteur. Ce signal peut être analogique ou numérique, en fonction du type de capteur et de son application. Cette conversion permet de transmettre les données de mesure à un système de contrôle ou de surveillance.
Différences entre les capteurs statiques et dynamiques
Les capteurs d’inclinaison se divisent en deux catégories principales : les capteurs statiques et les capteurs dynamiques.
- Les capteurs statiques mesurent l'inclinaison dans des conditions stationnaires ou à faible mouvement.
- En revanche, les capteurs dynamiques sont conçus pour des environnements avec des mouvements rapides ou soumis à des forces dynamiques. Ces derniers doivent filtrer les accélérations et décélérations pour fournir des mesures précises.
Transmission de données via la technologie IO-Link
Certains capteurs d’inclinaison avancés intègrent la technologie IO-Link, qui permet une transmission de données bidirectionnelle avec un système automatisé. Les maîtres IO-Link jouent un rôle clé en facilitant la configuration, la calibration et la surveillance en temps réel des capteurs. Cette technologie améliore la flexibilité et la fiabilité des systèmes de mesure et de contrôle.
Quels sont les avantages des capteurs d’inclinaison ?
Les capteurs d’inclinaison offrent plusieurs avantages significatifs dans diverses applications industrielles et technologiques. Voici quelques-uns des principaux bénéfices qui rendent leur utilisation essentielle.
-
Facilité d’installation
Les capteurs d’inclinaison sont généralement faciles à installer et ne nécessitent pas de calibration complexe. Grâce à leur conception optimisée pour un montage rapide, ils permettent une installation efficace sur divers équipements et machines. Cela réduit le temps d'arrêt et garantit une utilisation optimale des systèmes industriels.
-
Surveillance en temps réel
Ces capteurs permettent une surveillance continue de l’angle d’inclinaison en temps réel. Cette capacité est essentielle pour maintenir l’efficacité des opérations et garantir la sécurité. En cas de déviation des paramètres préétablis, les opérateurs peuvent prendre des mesures correctives immédiates.
-
Intégration simplifiée avec les systèmes IoT industriels
Grâce aux technologies IoT (Internet of Things), les capteurs d’inclinaison facilitent l’intégration dans les systèmes industriels. Ils permettent une communication centralisée, une gestion accrue des données et une analyse en temps réel. La compatibilité avec les réseaux IO-Link simplifie davantage cette intégration, offrant flexibilité et fiabilité.
-
Facilitation de la connexion via les câbles IO-Link
Les câbles IO-Link jouent un rôle important dans la communication bidirectionnelle entre les capteurs et les systèmes industriels. Cela simplifie la configuration, la calibration et la maintenance des capteurs d’inclinaison. En améliorant l’installation et la surveillance, ces câbles rendent les capteurs encore plus efficaces et flexibles.
Quels sont les types de capteurs d’inclinaison ?
Les capteurs d’inclinaison se déclinent en plusieurs types et reposent sur différentes technologies pour mesurer avec précision l'angle d'inclinaison.
-
Capteurs d’inclinaison monodirectionnels et bidirectionnels
Les capteurs d’inclinaison se divisent en deux grandes catégories : les capteurs monodirectionnels et les capteurs bidirectionnels.
- Les capteurs monodirectionnels mesurent l’angle d’inclinaison par rapport à une seule direction, ce qui les rend idéaux pour des applications comme le nivellement ou le contrôle de position des machines.
- En revanche, les capteurs bidirectionnels mesurent l’inclinaison sur deux axes, offrant ainsi une évaluation plus étendue et précise de l’orientation et de l’état des équipements.
-
Capteurs d’inclinaison statiques
Les capteurs d’inclinaison statiques sont conçus pour fonctionner dans des conditions stationnaires ou avec un faible mouvement. Ils sont fréquemment utilisés pour des applications de nivellement ou pour surveiller la position de structures et d'équipements.
Ces capteurs se distinguent par leur grande précision et leur fiabilité élevée, particulièrement dans des environnements stables.
-
Capteurs d’inclinaison dynamiques
Les capteurs d’inclinaison dynamiques sont conçus pour mesurer l'inclinaison dans des environnements soumis à des mouvements rapides ou à des forces dynamiques. Ces capteurs couvrent des plages de mesure variées, allant de ±10° à ±85°.
-
Capteurs à accéléromètre MEMS
Les capteurs à accéléromètre MEMS (Micro-Electro-Mechanical Systems) intègrent des accéléromètres, et parfois des gyroscopes, pour mesurer l’angle d’inclinaison avec une précision et une fiabilité remarquables. Les caractéristiques techniques de ces produits incluent leurs petites dimensions, leur facilité de montage et leur résistance aux perturbations causées par des accélérations ou décélérations. En outre, ces capteurs sont compacts et faciles à intégrer dans divers équipements et systèmes de mesure.
-
Inclinomètres industriels
Les inclinomètres industriels sont spécialement conçus pour répondre aux exigences des environnements industriels difficiles. Ils se distinguent par leur grande précision et leur robustesse exceptionnelle, ce qui en fait des outils idéaux pour les applications nécessitant fiabilité et durabilité.
Ces dispositifs sont capables de fournir des sorties analogiques ou numériques pour la transmission des données, en fonction des besoins spécifiques de chaque application.
-
Sorties des capteurs d’inclinaison
Les capteurs d’inclinaison peuvent utiliser des sorties analogiques pour transmettre les données de mesure. D’autres modèles proposent des sorties numériques, comme les signaux IO-Link ou CANopen, facilitant ainsi leur intégration dans les systèmes de contrôle et de surveillance.
Quelle est la précision des capteurs d’inclinaison ?
Pour bien choisir et utiliser des capteurs d’inclinaison, il est essentiel de comprendre les divers facteurs qui influencent leur précision. Ce critère est un facteur clé dans de nombreuses applications, et il est important de sélectionner le capteur approprié pour une utilisation efficace.
Résolution et sensibilité
La résolution et la sensibilité sont des paramètres clés qui déterminent la capacité d’un capteur d’inclinaison à détecter de petits changements d’angle. Par exemple, certains capteurs peuvent offrir une précision allant jusqu’à ±0,01°, tandis que d’autres atteignent ±0,25°. Ces caractéristiques reflètent leur capacité à répondre aux applications exigeantes et rendent ces capteurs adaptés à des besoins variés.
Influence des vibrations et perturbations électromagnétiques
Les vibrations mécaniques et les perturbations électromagnétiques peuvent significativement altérer la précision des capteurs d’inclinaison. Pour maintenir des mesures fiables, il peut être nécessaire d’intégrer des techniques de compensation ou de filtration dans des environnements où ces facteurs sont présents.
Différence entre précision statique et dynamique
La précision des capteurs varie selon qu’ils opèrent dans des conditions statiques ou dynamiques. Les capteurs statiques offrent généralement des mesures très stables et précises lorsqu’ils sont stationnaires. En revanche, dans des environnements dynamiques (mouvement rapide, accélérations, décélérations), ils doivent être capables de filtrer les forces externes pour maintenir des mesures fiables. Cela rend leur précision plus complexe à garantir sous mouvement.
Importance du diagnostic vibratoire
Dans les environnements industriels, il est important d’identifier et de compenser les effets des vibrations pour garantir la fiabilité des mesures des capteurs d’inclinaison. Le diagnostic vibratoire permet d’optimiser la performance et la stabilité des capteurs, particulièrement dans des applications où la précision est essentielle. Intégrer des techniques de diagnostic vibratoire aide les utilisateurs à maintenir des mesures fiables et précises.
Quelles sont les applications des capteurs d’inclinaison ?
Les capteurs d’inclinaison trouvent leur utilité dans de nombreux secteurs industriels, grâce à leur capacité à mesurer avec précision l'angle d'inclinaison par rapport à la gravité. Voici un aperçu des principales applications de ces capteurs :
-
Surveillance de l’alignement des machines et convoyeurs
Dans les environnements industriels, les capteurs d’inclinaison jouent un rôle essentiel en surveillant et en maintenant l’alignement correct des machines et des convoyeurs. Cela permet d’assurer une opération efficace tout en réduisant le risque de défaillances ou de dommages aux équipements.
Par exemple, dans l'industrie de la construction, ces capteurs garantissent que les surfaces de travail et les structures sont parfaitement nivelées.
-
Contrôle de l’inclinaison des engins de chantier
Les engins de chantier, tels que les grues, les pelles mécaniques et les chargeuses, nécessitent une surveillance constante de leur inclinaison pour garantir leur sécurité et leur stabilité. Les capteurs d’inclinaison intégrés dans ces véhicules mesurent les angles de tangage et de roulis, permettant aux opérateurs de prendre des mesures correctives afin d’éviter les accidents.
-
Suivi des mouvements dans les équipements automatisés
Dans les systèmes automatisés, les capteurs d’inclinaison sont indispensables pour suivre les mouvements des équipements et maintenir leur position correcte. Cette fonction est particulièrement importante dans les applications nécessitant précision et stabilité, comme les lignes de production ou les systèmes de levage.
-
Applications dans l’aéronautique et l’automobile
Dans le domaine de l’aéronautique, les capteurs d’inclinaison sont utilisés pour la navigation et le contrôle des véhicules spatiaux et aériens, assurant une orientation précise même dans des conditions extrêmes. Dans l’industrie automobile, ces capteurs permettent de détecter les variations d’inclinaison et sont intégrés dans des systèmes comme l’ESP pour améliorer la sécurité des véhicules sur la route.
-
Intégration des capteurs de rotation
En complément des capteurs d’inclinaison, les capteurs de rotation sont fréquemment utilisés pour mesurer les mouvements rotatifs. Cette combinaison permet de suivre à la fois les angles d'inclinaison et les rotations, offrant ainsi une analyse complète des mouvements des objets ou des machines. Cela s'avère particulièrement utile dans les applications où la position et l’orientation doivent être surveillées avec précision et en temps réel.
Comment installer un capteur d’inclinaison ?
L'installation d'un capteur d’inclinaison demande une attention particulière afin de garantir un fonctionnement optimal. Voici un guide pour vous aider à installer et paramétrer ces capteurs :
-
Fixation et positionnement optimal
Le choix de l'emplacement et la fixation du capteur d’inclinaison sont primordiaux pour obtenir des mesures précises. Installez le capteur dans un endroit stable et sécurisé afin d’éviter les vibrations ou perturbations mécaniques.
Par exemple, pour les capteurs utilisés sur des portes sectionnelles, il est conseillé de les positionner de manière à ce que l'axe de mesure soit parallèle au mouvement de la porte.
Pour les surfaces inclinées, comme les tableaux arrières de bateaux, l’utilisation de cales biseautées est recommandée. Cela permet de compenser l’angle d’inclinaison et d’orienter correctement le faisceau de sonde vers le fond.
-
Calibration et réglage de la plage de mesure
Une calibration et un réglage précis de la plage de mesure sont indispensables pour assurer la fiabilité des données. Certains capteurs nécessitent un étalonnage initial afin d’ajuster leur sortie en fonction de la plage de mesure définie.
Suivez les instructions pour effectuer cette étape. Cela peut inclure l’utilisation d’outils logiciels dédiés ou des procédures de réglage manuelles.
-
Connexion aux systèmes d’automatisation
La connexion du capteur d’inclinaison aux systèmes d’automatisation est essentielle pour intégrer ses données dans un système global. Les capteurs peuvent être connectés via des protocoles comme IO-Link, qui facilite la communication bidirectionnelle ainsi que la configuration et la surveillance des capteurs.
Veillez à respecter les directives pour connecter et configurer correctement le capteur avec le système d’automatisation.
Les capteurs d’inclinaison sont des outils indispensables pour mesurer avec précision les angles dans une multitude d’applications industrielles et technologiques. Grâce à des technologies avancées, ils garantissent une grande fiabilité et une précision optimale.
En surveillant la stabilité des machines et des structures, ces capteurs jouent un rôle clé dans l’amélioration de la sécurité et de l’efficacité des processus. Leur intégration dans des systèmes automatisés et des réseaux IoT est simple et rapide, et leur installation ainsi que leur calibration sont accessibles. De plus, leur robustesse et leur durabilité en font des solutions idéales pour les environnements industriels exigeants.
Choisir le capteur d’inclinaison adapté et le configurer correctement permet d’optimiser les processus, de réduire les coûts d’exploitation et d’augmenter la productivité. N’attendez plus pour intégrer ces capteurs dans vos systèmes : vous profiterez de mesures précises et fiables, tout en prenant un avantage compétitif significatif dans votre secteur d’activité.
