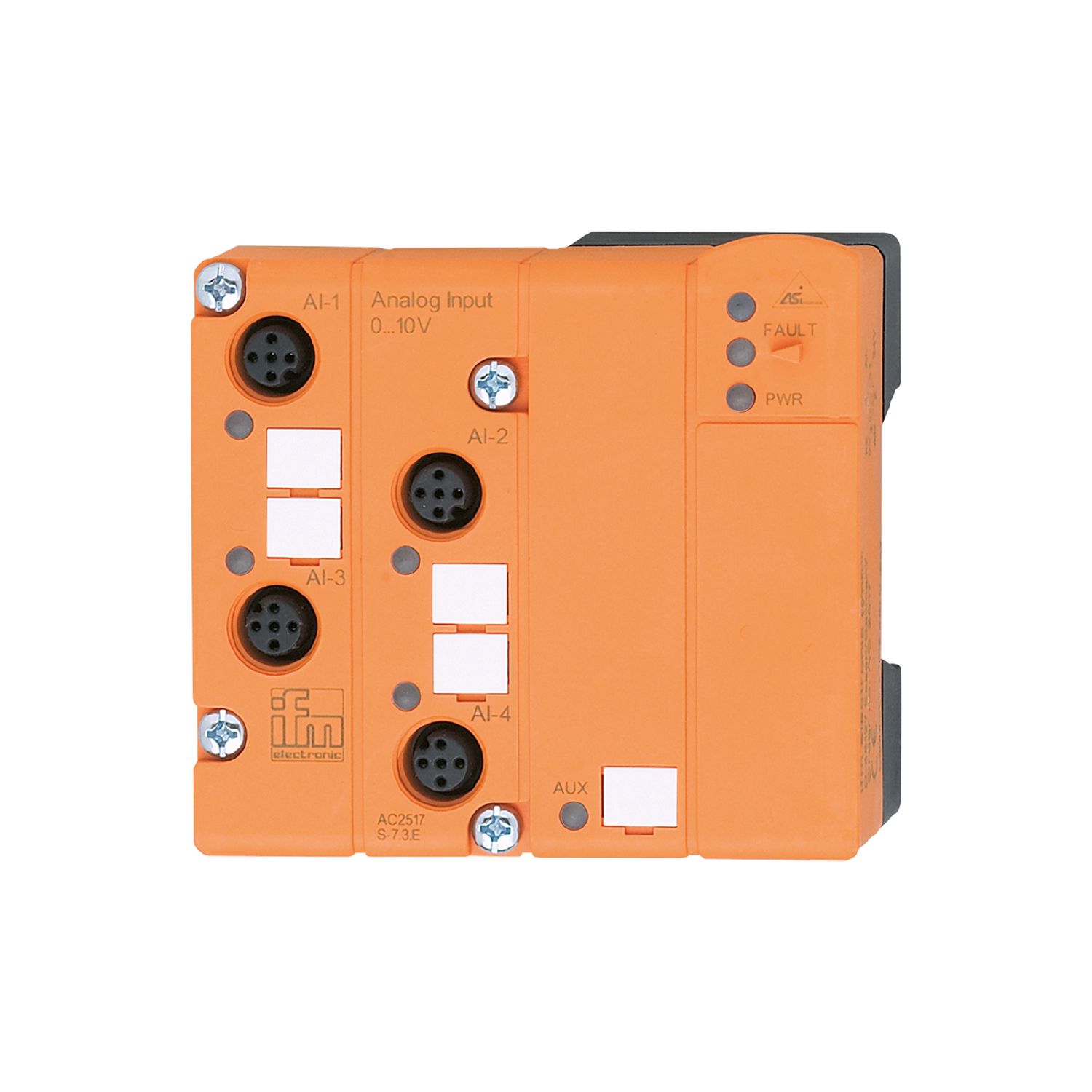

- AC2517
Applicazione
Applicazione | montaggio in campo |
---|
Dati elettrici
Tensione di esercizio [V] | 26,5...31,6 DC |
---|---|
Max. corrente assorbita da AS-i [mA] | 157 |
Protezione da inversione di polarità | si |
Tensione di alimentazione supplementare [V] | 24...30 DC; (AUX) |
Tensione di alimentazione supplementare | opzionale |
Max. corrente assorbita da alimentazione supplementare [mA] | 550; (AUX) |
Ingressi/Uscite
Numero totale di ingressi e uscite | Numero degli ingressi analogici: 4 |
---|
Ingressi
Max. capacità di corrente ingressi totale [mA] | 100 |
---|---|
Numero degli ingressi analogici | 4; (collegamento di sensori a 2, 3 e 4 fili) |
Ingresso analogico tensione [V] | 0...10 |
Resistenza a cortocircuito ingressi analogici | no |
Risoluzione ingresso analogico | 16 (1 bit = 1 mV) |
Precisione ingresso analogico [%] | 0,5 |
Condizioni ambientali
Temperatura ambiente [°C] | 0...70 |
---|---|
Temperatura di immagazzinamento [°C] | -20...85 |
Max. umidità relativa dell'aria ammessa [%] | 90; (non condensante) |
Max. altezza s.l.m. [m] | 2000 |
Grado di protezione | IP 67 |
Test / Certificazioni
EMC |
|
||||||
---|---|---|---|---|---|---|---|
MTTF [anni] | 139 |
Parametri AS-i
Indirizzamento AS-i | Presa di indirizzamento; Indirizzamento ad infrarossi possibile |
---|---|
AS-i master profile | M3; M4 |
Profilo AS-i | S-7.3.E |
Configurazione I/O AS-i [hex] | 7 |
Codice ID AS-i [hex] | 3.E |
Dati meccanici
Peso [g] | 221,5 |
---|---|
Tipo di montaggio | Interfaccia AS-i per basi di montaggio del cavo piatto ed alimentazione esterna |
Materiali | PBT |
Coppia di serraggio [Nm] | 0,6...0,8 |
Elementi di indicazione e comando
Indicazione |
|
---|
Collegamento elettrico
Collegamento del modulo | Cavi piatti |
---|
Accessori
Accessori opzionali |
|
---|
Osservazioni
Quantità | 1 pezzo |
---|
Collegamento elettrico
Connettore: M12; codifica: A |
