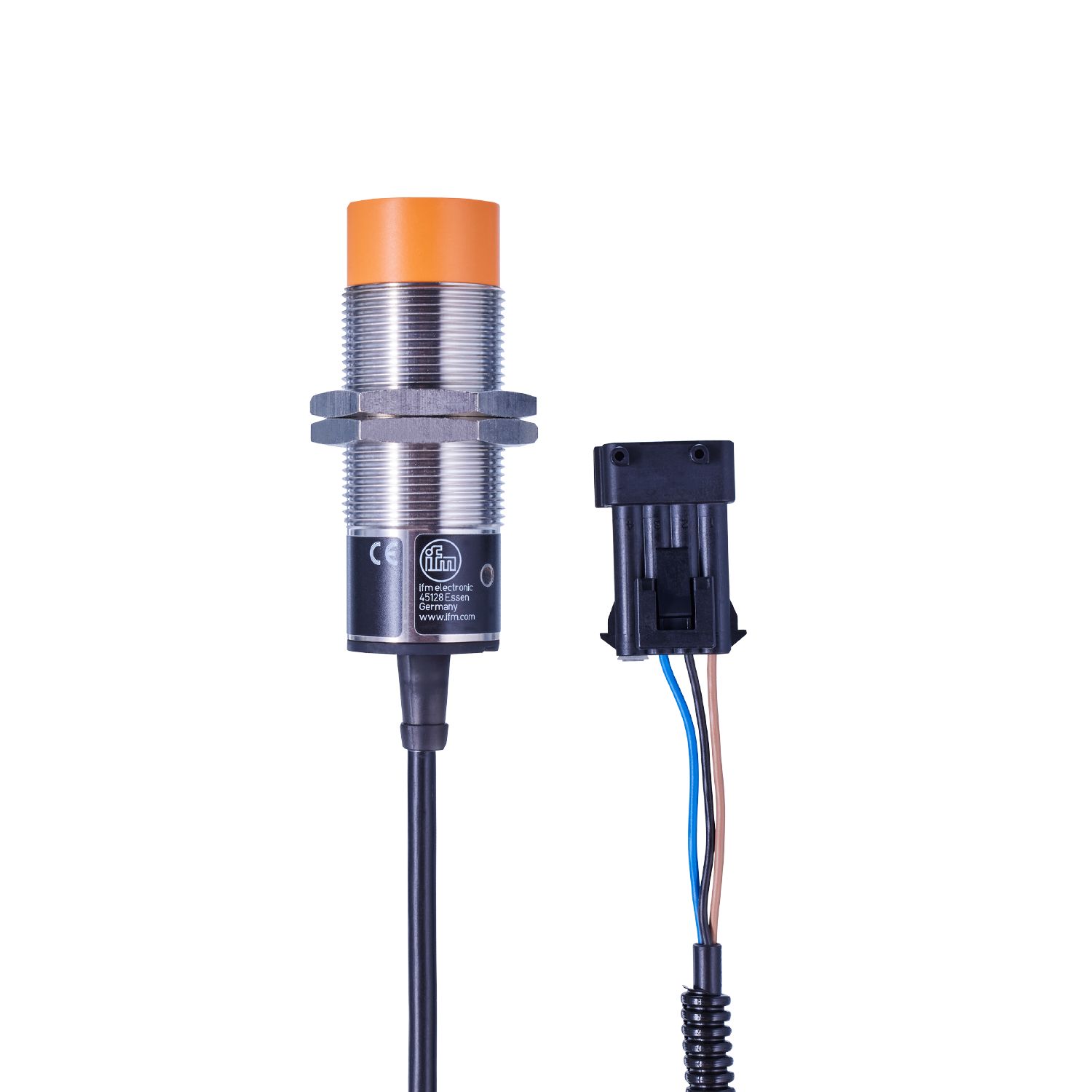

Sensore induttivo
II5985
IIA3015-APKG/1,2M/AMP
Sensore induttivo
II5985
IIA3015-APKG/1,2M/AMP
Caratteristiche del prodotto
| Modello elettrico | PNP |
|---|---|
| Funzione uscita | NC |
| Distanza di commutazione [mm] | 15 |
| Corpo | Tipo filettato |
| Dimensioni [mm] | M30 x 1,5 / L = 81 |
Applicazione
| Particolarità | Distanza di commutazione aumentata |
|---|
Dati elettrici
| Tensione di esercizio [V] | 10...36 DC |
|---|---|
| Corrente assorbita [mA] | 15; (24 V) |
| Classe di isolamento | II |
| Protezione da inversione di polarità | si |
Uscite
| Modello elettrico | PNP |
|---|---|
| Funzione uscita | NC |
| Max. caduta di tensione uscita di commutazione DC [V] | 2,5 |
| Permanente capacità di corrente dell'uscita di commutazione DC [mA] | 250 |
| Frequenza di commutazione DC [Hz] | 250 |
| Protezione da cortocircuito | si |
| Resistente a sovraccarico | si |
Campo di rilevamento
| Distanza di commutazione [mm] | 15 |
|---|---|
| Distanza di commutazione reale Sr [mm] | 15 ± 10 % |
| Distanza operativa [mm] | 0...12,1 |
| Distanza di commutazione aumentata | si |
Precisione / Deriva
| Fattore di correzione | acciaio: 1 / acciaio inox: 0,7 / ottone: 0,4 / alluminio: 0,3 / rame: 0,2 |
|---|---|
| Isteresi [% di Sr] | 1...15 |
| Deriva del punto di commutazione [% di Sr] | -10...10 |
Condizioni ambientali
| Temperatura ambiente [°C] | -25...80 |
|---|---|
| Grado di protezione | IP 67 |
Test / Certificazioni
| EMC |
|
|---|
Dati meccanici
| Peso [g] | 235,2 |
|---|---|
| Corpo | Tipo filettato |
| Montaggio | montaggio non schermato |
| Dimensioni [mm] | M30 x 1,5 / L = 81 |
| Definizione filettatura | M30 x 1,5 |
| Materiali | ottone nichelato; PBT |
| Coppia di serraggio [Nm] | 50 |
Elementi di indicazione e comando
| Indicazione |
|
|---|
Accessori
| Fornitura |
|
|---|
Osservazioni
| Quantità | 1 pezzo |
|---|
Collegamento elettrico
| Collegamento | Cavo: 1,2 m, PVC; tubo ondulato intagliato; 3 x 0,5 mm² |
|---|---|
| Collegamento | Connettore: 1 x TE |
