řídicí jednotka pro RGBW LED pásky

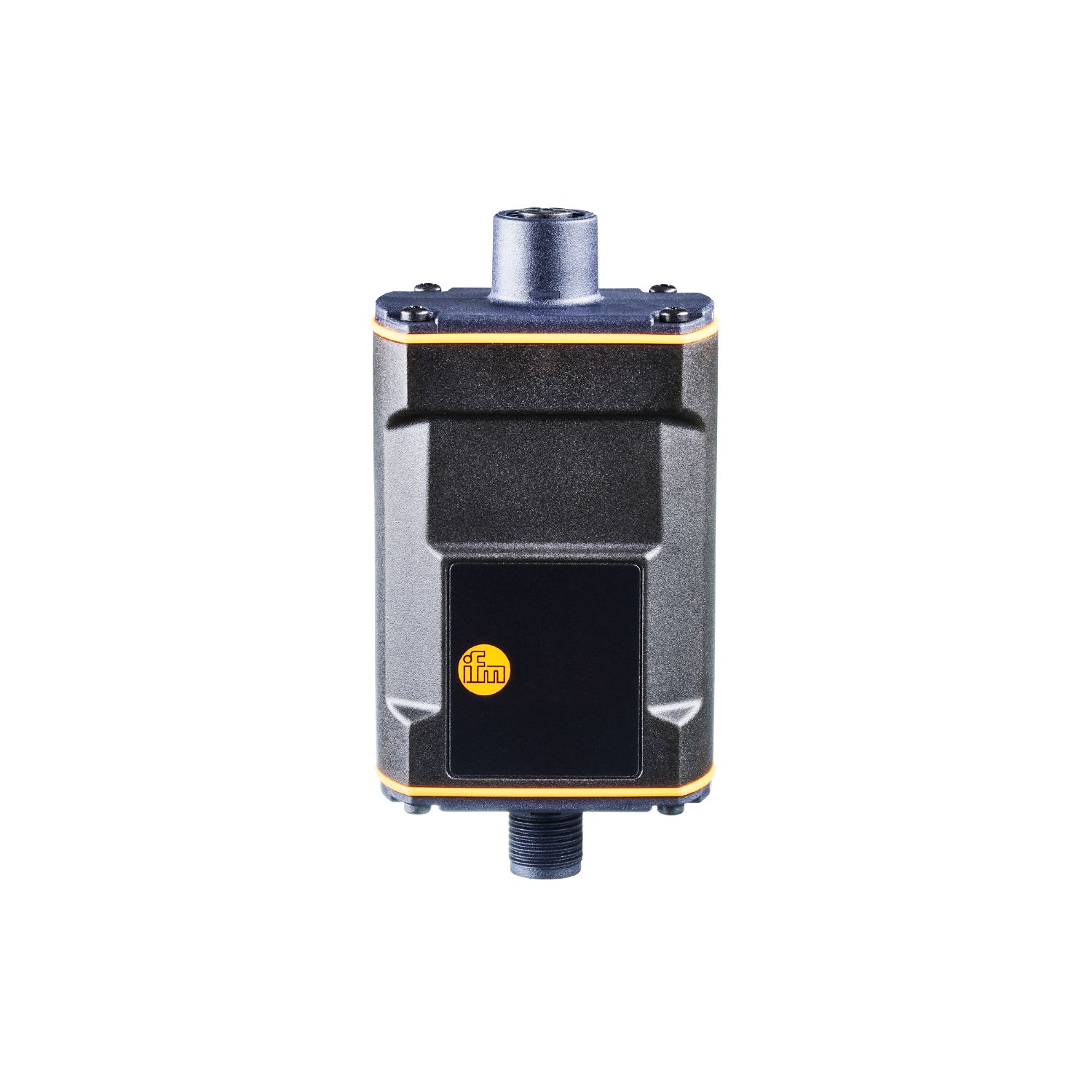

DP1615
Controller RGBW-LED IP67
Elektrická data
| Provozní napětí [V] | 21,6...26,4 DC; (podle SELV/PELV) |
|---|---|
| Jmenovité napětí DC [V] | 24 |
| Proudový odběr [mA] | < 1230 |
| Max. aktuální zatížitelnost celkem [A] | 1,2 |
Vstupy / výstupy
| Počet vstupů a výstupů | Počet digitálních vstupů: 3; Po digitálních výstupů: 4 |
|---|
Vstupy
| Počet digitálních vstupů | 3 |
|---|---|
| Vysoká spínací úroveň [V] | 11...26,4 |
| Nízká spínací úroveň [V] | 0...5 |
Výstupy
| Výstupní signál | spínací signál |
|---|---|
| Po digitálních výstupů | 4 |
| Proudová zatížitelnost pro každý výstup [mA] | 400; 640; (400 mA: červená; zelená; modrá; 640 mA: bílá) |
| Max. proudové výstupy celkem [A] | 1,2 |
| Odolné proti zkratu | ano |
Rozhraní
| Komunikační rozhraní | IO-Link | ||||
|---|---|---|---|---|---|
| Typ přenosu | COM2 (38,4 kBaud) | ||||
| IO-Link verze | 1.1 | ||||
| Norma SDCI | IEC 61131-9 | ||||
| Profily | Identification and Diagnosis (0x4000) | ||||
| Mód SIO | ano | ||||
| Potřebná třída Masterport | A | ||||
| Min. doba procesního cyklu [ms] | 4,2 | ||||
| Podporovaná ID zařízení |
|
||||
| Upozornění |
|
Okolní podmínky
| Okolní teplota [°C] | -25...60 |
|---|---|
| Skladovací teplota [°C] | -25...60 |
| Max. přípustná relativní vlhkost vzduchu [%] | 90; (lineárně klesající na 50 % (40 °C); bez kondenzace) |
| Max. výška nad hladinou moře [m] | 2000 |
| Krytí | IP 65; IP 67 |
| Stupeň znečištění | 2 |
Schválení / zkoušky
| Elektromagnetická kompatibilita (EMC) |
|
||
|---|---|---|---|
| MTTF [let] | 291 |
Mechanická data
| Hmotnost [g] | 130,2 |
|---|---|
| Hmotnost (bez příslušenství a balení) [g] | 0,001 |
| Rozměry [mm] | 99,1 x 50 x 31 |
| Materiály | pouzdro: PA; víčko: PA; Těsnění víčko: TPE |
| Těsnící materiál | FKM |
Zobrazení / ovládací prvky
| Zobrazení |
|
|---|
Příslušenství
| Příslušenství (volitelné) |
|
|---|
Upozornění
| Upozornění |
|
||
|---|---|---|---|
| Obsah balení | 1 ks |
Elektrické připojení - zásuvka
| konektorové provedení: 1 x M12; kódování: A; Těsnění: FKM |
Elektrické připojení - zástrčka
| IO-Link Provoz | konektorové provedení: 1 x M12; kódování: A |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — DP1615-00 — 22.04.2024 —
DP1615 –
Controller RGBW-LED IP67
- 1
- Provoz
Elektrické připojení - zásuvka
- 1 OUT1
- DO1 LED červená
- 2 OUT2
- DO2 LED zelená
- 3 L-
- GND
- 4 OUT3
- DO3 LED bílá
- 5 OUT4
- DO4 LED modrá
konektorové provedení: 1 x M12; kódování: A; Těsnění: FKM
Elektrické připojení - zástrčka
IO-Link Provoz
- 1 L+
- 2 L+
- 3 L-
- GND
- 4 C/Q
SIO Provoz
- 1 IN1 / L+
- DI1 / napájecí napětí Setting C
- 2 IN2 / L+
- DI2 / napájecí napětí Setting B
- 3 L-
- GND
- 4 IN3 / L+
- DI3 / napájecí napětí Setting A
konektorové provedení: 1 x M12; kódování: A
