- EVM037

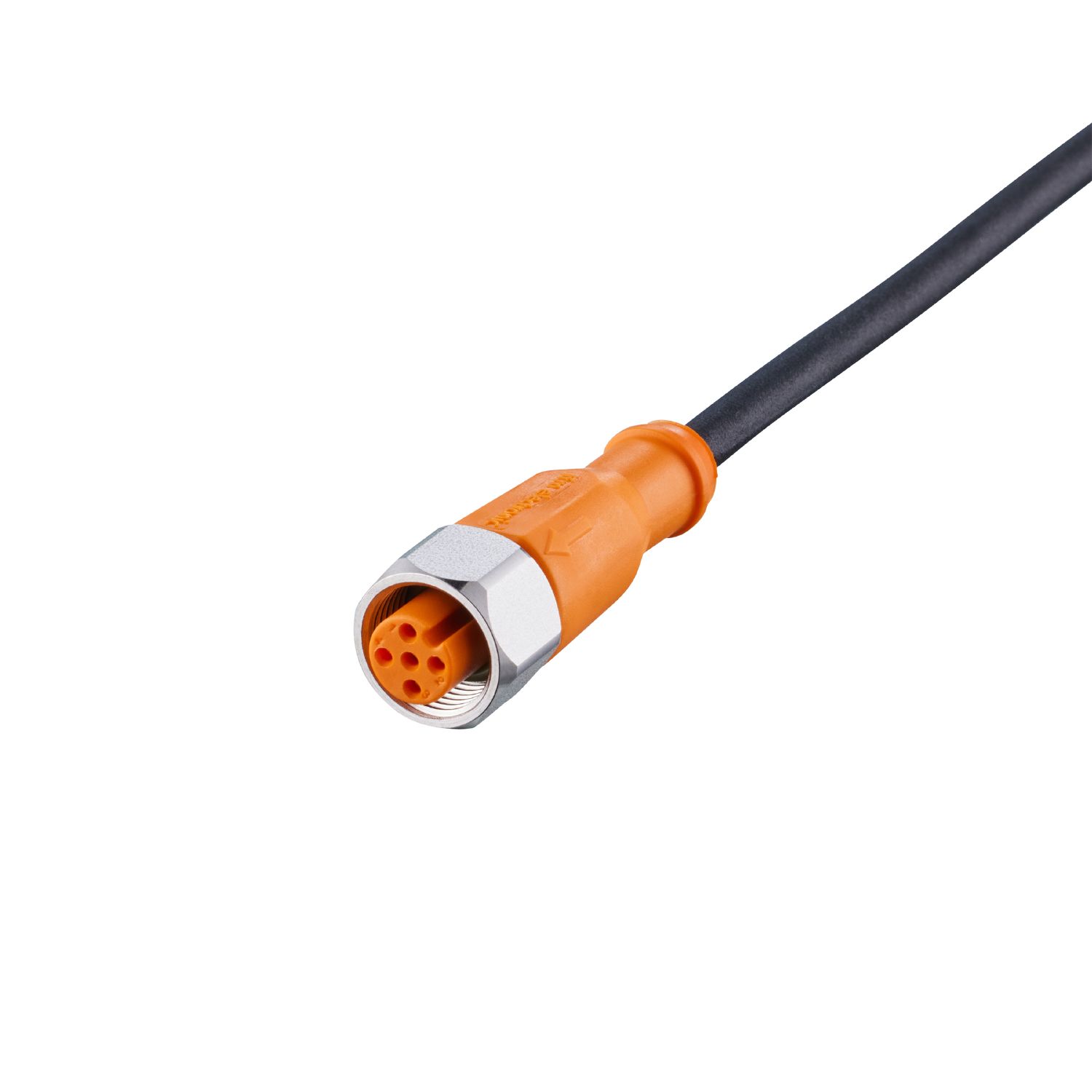

Forbindelseskabel med hunstik
EVM037
ADOGH050VAS0005H05
Forbindelseskabel med hunstik
EVM037
ADOGH050VAS0005H05
- Til anvendelser i mobile maskiner og i særligt krævende industrielle miljøer
- Stort temperaturområde og høj beskyttelsesgrad
- Vibrations- og stødbestandig takket være koblingsring med låsemekanisme
- Modstår hurtige temperatursvingninger og saltsprøjt
- Bestandig over for olie og kølemidler
Applikation
Special funktion | Silikonefri; Halogenfri; guldbelagte kontakter; Egnet for kabelkæde |
---|---|
Applikation | anvendelse i særligt hårde miljøer |
Siliconefri | ja |
Elektriske Data
Driftspænding [V] | < 60 AC/DC |
---|---|
Kapslingsklasse | II |
Max strømbelastning total [A] | 4 |
Samlet strømbelastning (UL) [A] | 3 |
Omgivende forhold
Omgivelsestemperatur [°C] | -40...90 | |
---|---|---|
Bemærk omgivelsestemperatur |
|
|
Omgivelsestemperatur (bevægelig) [°C] | -25...90 | |
Bemærk omkring omgivelsestemperatur (i bevægelse) |
|
|
Lagringstemperatur [°C] | -25...55 | |
Opbevaring fugtighed [%] | 10...100 | |
Andre klimatiske betingelser for lagring iht. Den specificerede klasse |
|
|
Kapslingsklasse | IP 65; IP 67; IP 68; IP 69K |
Godkendelser / Tests
Vibrationsbestandig |
|
||||
---|---|---|---|---|---|
Chokbestandig |
|
||||
Kontinuerlig shock-bestandighed |
|
||||
Hurtige temperatur ændringer |
|
||||
Salt spray test |
|
Mekaniske data
Vægt [g] | 141,7 | ||||||||
---|---|---|---|---|---|---|---|---|---|
Dimensioner [mm] | 15,5 x 15,5 x 45 | ||||||||
Indstøbt-emne materiale | TPU | ||||||||
Materiale - omløber | rustfri stål (1.4404 / 316L) | ||||||||
Tætningsmateriale | FKM | ||||||||
Egnet for kabelkæde | ja | ||||||||
Egnet for kabelkæde |
|
Bemærkning
Emballage-enheder | 1 stk. |
---|
Elektrisk tilslutning
Kabel: 5 m, PUR, Halogenfri, sort, Ø 4,9 mm; 5 x 0,34 mm² (42 x Ø 0,1 mm ) |
Elektrisk tilslutning - Hunstik
Tilslutning | Stik: 1 x M12, lige; kodning: A; Støbt hus: TPU, orange; Låsning: rustfri stål (1.4404 / 316L); pakning: FKM; Kontakter: guldbelagt; tilspændingsmoment: 0,6...1,5 Nm |
---|
diagrammer og grafer
|
|
---|
