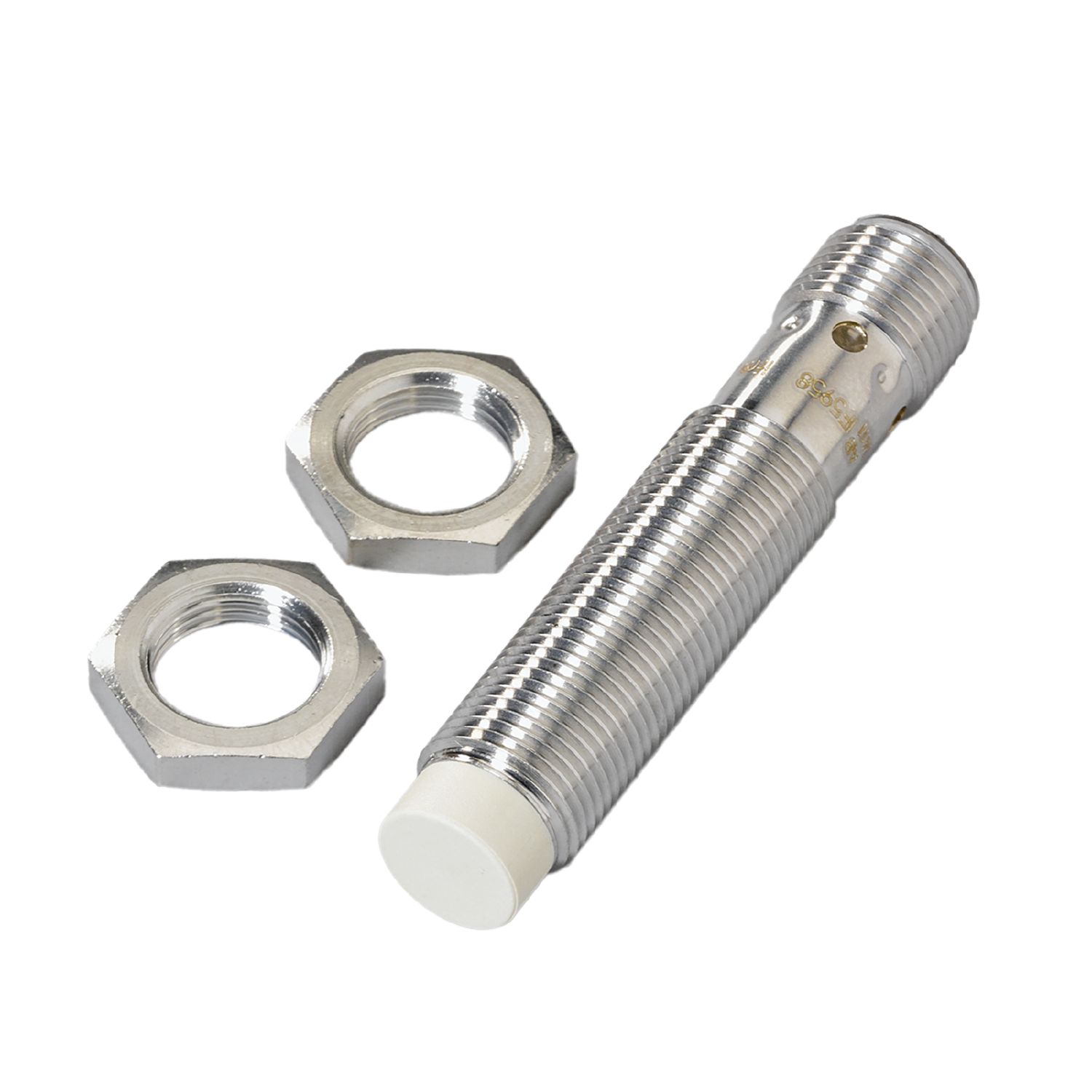

Induktiv sensor
IF6026
IFK3007-BNKG/US
Induktiv sensor
IF6026
IFK3007-BNKG/US
- Robust metalhus til brug i krævende industrielle miljøer
- Stort driftstemperatur interval
- Høj beskyttelsesgrad - opfylder kravene i krævende industrielle miljøer
- For en præcis positionsregistrering på maskiner
Produktegenskaber
Elektrisk design | NPN |
---|---|
Udgangsfunktion | normally closed |
Tasteafstand [mm] | 7 |
Kapsling | gevindtype |
Dimensioner [mm] | M12 x 1 / L = 60 |
Applikation
Special funktion | Forøget rækkevidde |
---|
Elektriske Data
Driftspænding [V] | 10...36 DC |
---|---|
Strømforbrug [mA] | 15; (24 V) |
Kapslingsklasse | II |
Polaritetsbeskyttelse | ja |
Udgange
Elektrisk design | NPN |
---|---|
Udgangsfunktion | normally closed |
Max. spændingfald på koblingsudgange DC [V] | 2,5 |
Permanent strømbelastning på koblingsudgange DC [mA] | 250 |
Switchfrekvens DC [Hz] | 800 |
Kortslutningsbeskyttelse | ja |
Type af kortslutningsbeskyttelse | taktvis |
Overbelastningssikret | ja |
Registreringsområde
Tasteafstand [mm] | 7 |
---|---|
Real rækkevidde Sr [mm] | 7 ± 10 % |
Operationel tasteafstand [mm] | 0...5,7 |
Forøget rækkevidde | ja |
Nøjagtighed / afvigelser
Korrektionsfaktor | Stål: 1 / Rustfrit stål: 0,7 / Messing: 0,5 / aluminium: 0,4 / kobber: 0,3 |
---|---|
Hysterese [% af Sr] | 1...15 |
Tolerance, koblingspunkt [% af Sr] | -10...10 |
Omgivende forhold
Omgivelsestemperatur [°C] | -30...70 |
---|---|
Kapslingsklasse | IP 67 |
Godkendelser / Tests
EMC |
|
||||
---|---|---|---|---|---|
MTTF [År] | 1878 |
Mekaniske data
Vægt [g] | 27,4 |
---|---|
Kapsling | gevindtype |
Montering | Uskærmet |
Dimensioner [mm] | M12 x 1 / L = 60 |
Gevind betegnelse | M12 x 1 |
Materiale | Messing belagt med hvid bronze; PC |
Display / Betjeningsenhed
Display |
|
---|
Tilbehør
Leverings omfang |
|
---|
Bemærkning
Emballage-enheder | 1 stk. |
---|
Elektrisk tilslutning - Hanstik
Tilslutning | Stik: 1 x M12; kodning: A |
---|
