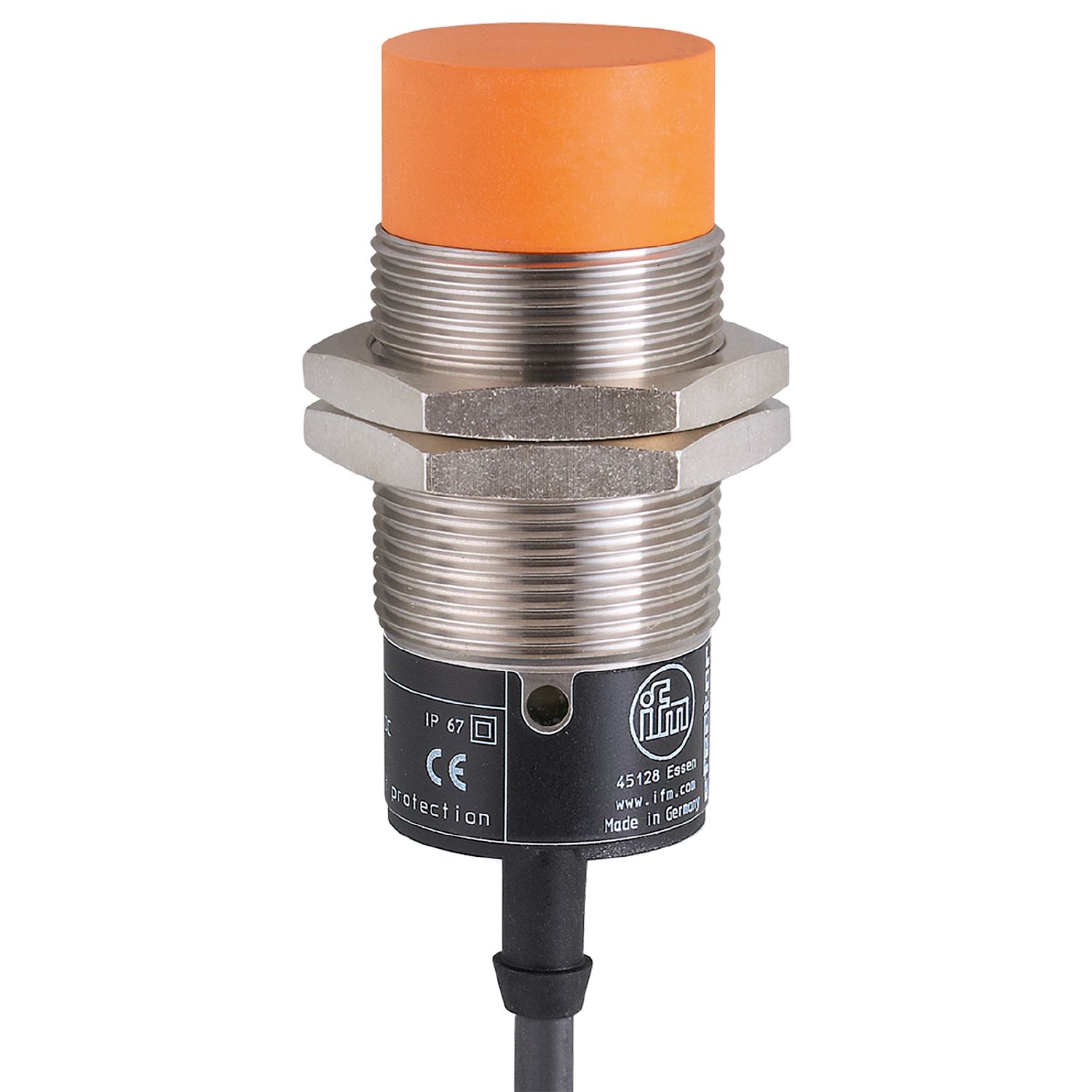

Induktive høj-temperatur sensorer
II5936
IIA4015ZCPKG/6M/SH
Induktive høj-temperatur sensorer
II5936
IIA4015ZCPKG/6M/SH
- Til brug i temperaturer op til 130 C
- Til anvendelser i stål- og glasindustrien
- Sensor- og evalueringsenhed i et hus
- Robust hus i rustfrit stål til brug i krævende industrielle miljøer
- Lange silikonekabelterminaler kan være uden for det kritiske område
Produktegenskaber
Elektrisk design | PNP |
---|---|
Udgangsfunktion | Antivalent |
Tasteafstand [mm] | 15 |
Kapsling | gevindtype |
Dimensioner [mm] | M30 x 1,5 |
Elektriske Data
Driftspænding [V] | 10...36 DC |
---|---|
Strømforbrug [mA] | 15; (24 V) |
Kapslingsklasse | II |
Polaritetsbeskyttelse | ja |
Udgange
Elektrisk design | PNP |
---|---|
Udgangsfunktion | Antivalent |
Max. spændingfald på koblingsudgange DC [V] | 2,5 |
Max. lækagestrøm [mA] | 0,5 |
Permanent strømbelastning på koblingsudgange DC [mA] | 70 |
Switchfrekvens DC [Hz] | 250 |
Kortslutningsbeskyttelse | ja |
Type af kortslutningsbeskyttelse | taktvis |
Overbelastningssikret | ja |
Registreringsområde
Tasteafstand [mm] | 15 |
---|---|
Real rækkevidde Sr [mm] | 15 ± 10 % |
Operationel tasteafstand [mm] | 0...12,1 |
Nøjagtighed / afvigelser
Korrektionsfaktor | Stål: 1 / Rustfrit stål: 0,7 / Messing: 0,4 / aluminium: 0,4 / kobber: 0,3 |
---|---|
Hysterese [% af Sr] | 1...20 |
Tolerance, koblingspunkt [% af Sr] | -10...10 |
Omgivende forhold
Omgivelsestemperatur [°C] | 0...130 |
---|---|
Kapslingsklasse | IP 67 |
Godkendelser / Tests
EMC |
|
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MTTF [År] | 1361 |
Mekaniske data
Vægt [g] | 399,5 |
---|---|
Kapsling | gevindtype |
Montering | Uskærmet |
Dimensioner [mm] | M30 x 1,5 |
Gevind betegnelse | M30 x 1,5 |
Materiale | Gevindbøsning: Rustfrit stål; aktiv flade: PBT; Kabelindføring: TPE |
Tilbehør
Leverings omfang |
|
---|
Bemærkning
Emballage-enheder | 1 stk. |
---|
Elektrisk tilslutning
Tilslutning | Kabel: 6 m, Silikone, Ø 5,4 mm; 4 x 0,34 mm² |
---|
