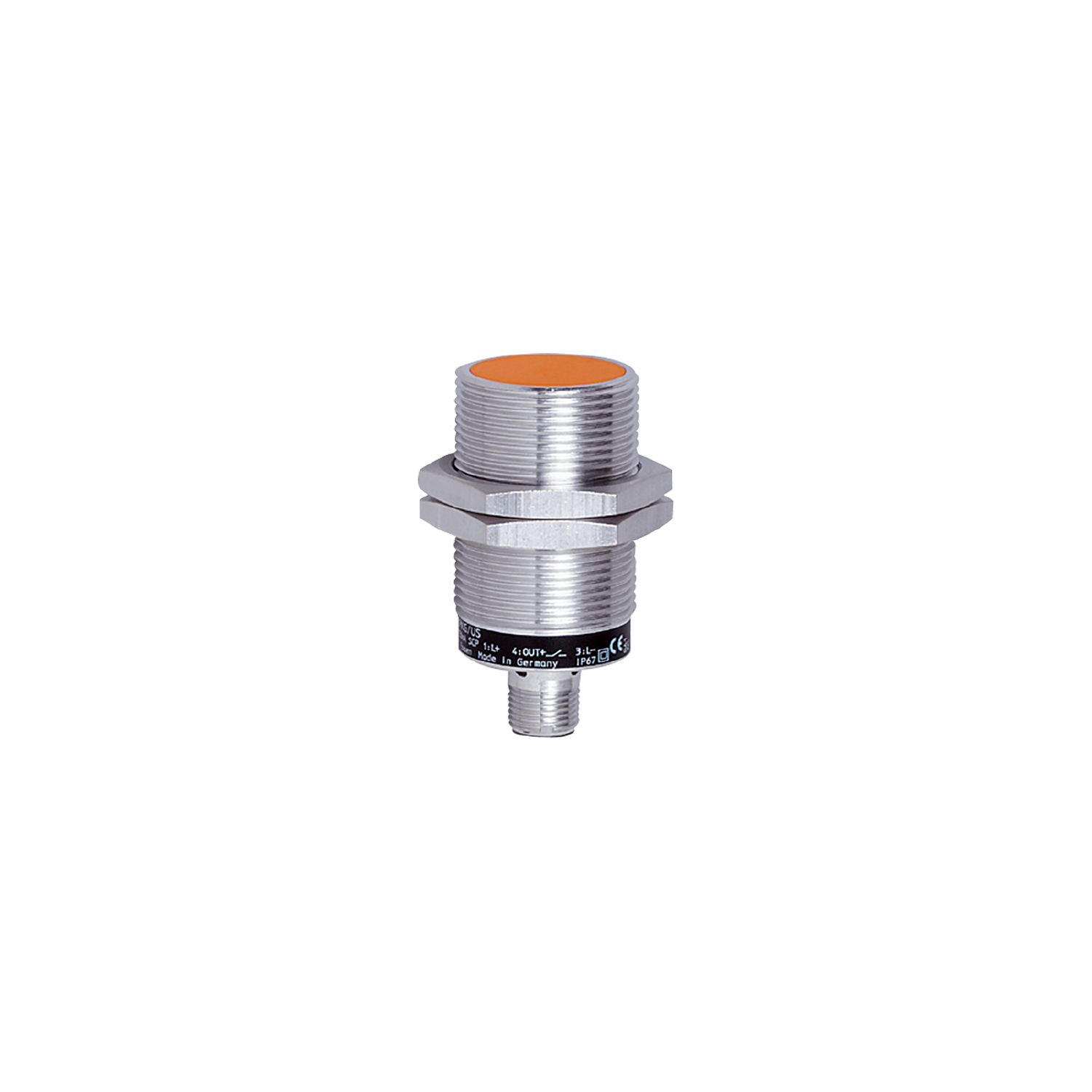

Χαρακτηριστικά προϊόντος
Λειτουργία εξόδου | ανοικτή επαφή ΝΟ |
---|---|
Απόσταση ανίχνευσης [mm] | 15 |
Περίβλημα | Με σπείρωμα |
Διαστάσεις [mm] | M30 x 1,5 / L = 58 |
Εφαρμογή
Ιδιαίτερο χαρακτηριστικό | Επιχρυσωμένες επαφές |
---|
Ηλεκτρικά δεδομένα
Τάση λειτουργίας [V] | 20...140 AC/DC |
---|---|
Βαθμός προστασίας | II |
Προστασία ανάστροφης πολικότητας | Ναι |
Έξοδοι
Λειτουργία εξόδου | ανοικτή επαφή ΝΟ |
---|---|
Μεγ. πτώση τάσης εξόδου μεταγωγής DC [V] | 6 |
Μεγ. πτώση τάσης εξόδου μεταγωγής AC [V] | 6,5 |
Ρεύμα ελάχιστου φορτίου [mA] | 5 |
Μεγ. ρεύμα διαρροής [mA] | 1 |
Μόνιμο ονομαστικό ρεύμα εξόδου μεταγωγής AC [mA] | 200 |
Μόνιμο ονομαστικό ρεύμα εξόδου μεταγωγής DC [mA] | 200 |
Βραχυχρόνιο ονομαστικό ρεύμα εξόδου μεταγωγής [mA] | 1200; (20ms / 0,5Hz; για εφαρμογή UL: î: 0,9 A (20 ms / 0,5 Hz)) |
Συχνότητα μεταγωγής AC [Hz] | 25 |
Συχνότητα μεταγωγής DC [Hz] | 25 |
Προστασία βραχυκυκλώματος | Ναι |
Είδος προστασίας βραχυκυκλώματος | Με παλμό |
Προστασία υπερφόρτωσης | Ναι |
Εύρος μέτρησης
Απόσταση ανίχνευσης [mm] | 15 |
---|---|
Απόσταση λειτουργίας [mm] | 0...12,1 |
Ακρίβεια / αποκλίσεις
Συντελεστής διόρθωσης | χάλυβα: 1 / Ανοξείδωτος χάλυβας: 0,7 / Ορείχαλκος: 0,4 / Αλουμίνιο: 0,3 / Χαλκός: 0,2 |
---|---|
Υστέρηση [% του Sr] | 1...20 |
Συνθήκες περιβάλλοντος
Θερμοκρασία περιβάλλοντος [°C] | -25...70 |
---|---|
Βαθμός προστασίας | IP 67 |
Δοκιμές / εγκρίσεις
ΗΜΣ |
|
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MTTF [χρόνια] | 398 | ||||||||||||
Έγκριση UL |
|
Μηχανικά δεδομένα
Βάρος [g] | 135,5 |
---|---|
Περίβλημα | Με σπείρωμα |
Στήριξη | χωνευτής τοποθέτησης |
Διαστάσεις [mm] | M30 x 1,5 / L = 58 |
Περιγραφή σπειρώματος | M30 x 1,5 |
Υλικό κατασκευής | Περίβλημα: Ορείχαλκος με επίστρωση λευκού μπρούντζου; επιφάνεια ανίχνευσης: PBT |
Οθόνες / στοιχεία χειρισμού
Οθόνη ενδείξεων |
|
---|
Παρελκόμενα
Παρεχόμενα εξαρτήματα |
|
---|
Παρατηρήσεις
Τμχ συσκευασίας | 1 τμχ |
---|
Ηλεκτρική συνδεσμολογία - Αρσενικός κονέκτορας
Κονέκτορας: 1 x M12; κωδικοποίηση: B; Επαφές: επίχρυσες |
