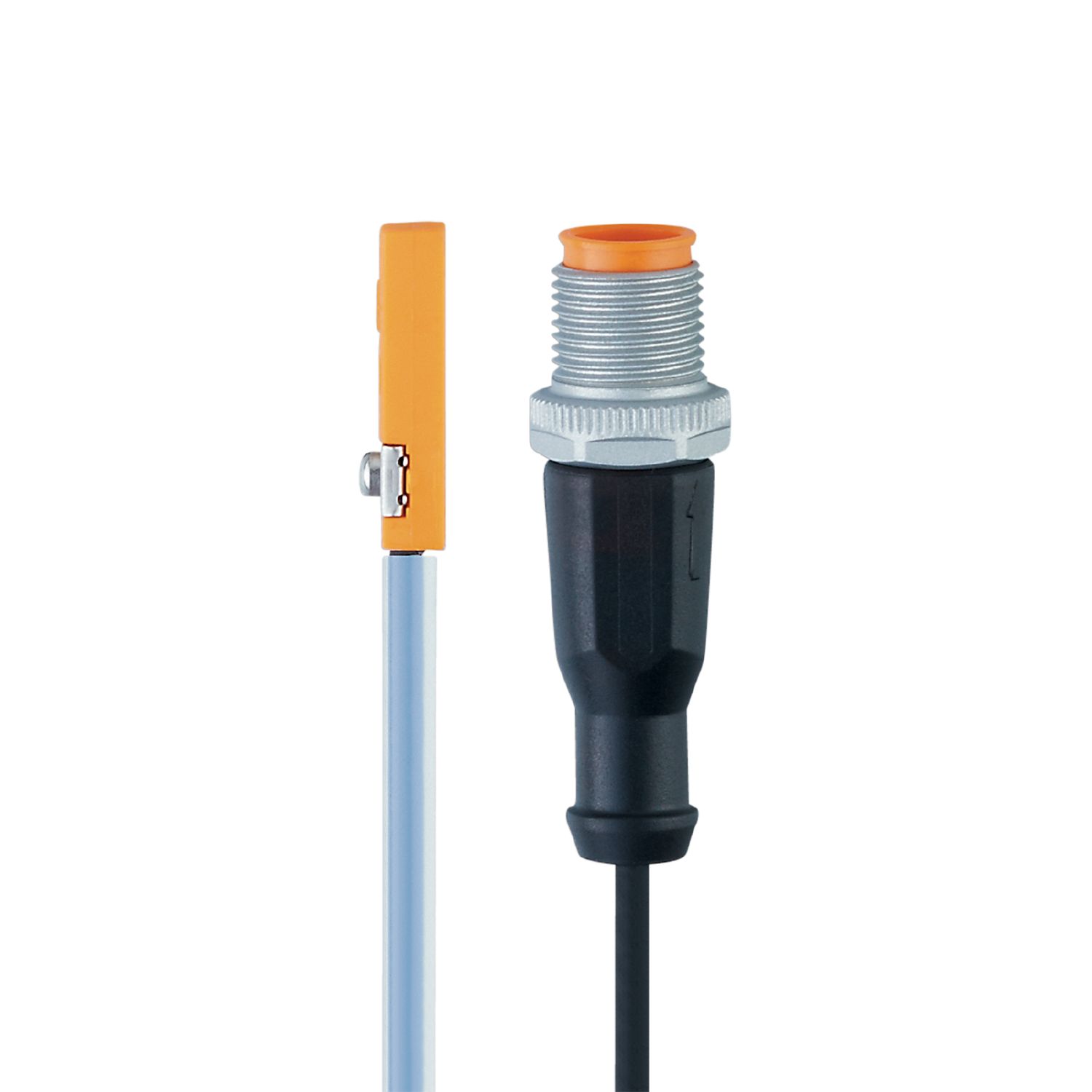

Αισθητήρας κυλίνδρου εγκοπής Τ

MK5252

Με καταστολή των εξωγενών πεδίων για χρήση σε εφαρμογές συγκολλήσεων
Βύσμα με αντικολλητική επικάλυψη
Σωλήνας προστασίας από PTFE για αποτροπή πρόκλησης ζημιάς από εκτινασσόμενες σταγόνες υλικού συγκολλήσεων
Με κλείδωμα για γρήγορη τοποθέτηση και εύκολη ρύθμιση
Εύκολη τοποθέτηση από το πάνω μέρος στην αντίστοιχη υποδοχή

Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %

Χαρακτηριστικά προϊόντος

Εφαρμογή

Ιδιαίτερο χαρακτηριστικό	Ανοσία σε ηλεκτρομαγνητικά πεδία
Αρχή λειτουργίας	καταστολή των εξωγενών πεδίων
Εφαρμογή	εφαρμογές συγκόλλησης
Ανοσία σε ηλεκτρομαγνητικά πεδία	Ναι

Ηλεκτρικά δεδομένα

Τάση λειτουργίας [V]	10...30 DC
Κατανάλωση ρεύματος [mA]	< 10
Βαθμός προστασίας	III
Προστασία ανάστροφης πολικότητας	Ναι
Μεγ. χρονοκαθυστέρηση εκκίνησης [ms]	300

Έξοδοι

Ηλεκτρική σχεδίαση	PNP
Λειτουργία εξόδου	ανοικτή επαφή ΝΟ
Μεγ. πτώση τάσης εξόδου μεταγωγής DC [V]	2,5
Μόνιμο ονομαστικό ρεύμα εξόδου μεταγωγής DC [mA]	100
Συχνότητα μεταγωγής DC [Hz]	9
Προστασία βραχυκυκλώματος	Ναι
Προστασία υπερφόρτωσης	Ναι

Εύρος μέτρησης

Ευαισθησία απόκρισης [mT]	2
Ταχύτητα προσπέρασης [m/s]	> 10

Ακρίβεια / αποκλίσεις

Υστέρηση [mm]	< 1
Επαναληψιμότητα [mm]	< 0,2

Συνθήκες περιβάλλοντος

Θερμοκρασία περιβάλλοντος [°C]	-25...85
Βαθμός προστασίας	IP 65; IP 67

Δοκιμές / εγκρίσεις

ΗΜΣ

Έγκριση UL

Ta	-25...75 °C
Enclosure type	Type 1
Ηλεκτρική τροφοδοσία	Limited Voltage/Current (Marking Class 2)
Αριθμός έγκρισης UL	C003
Αριθμός αρχείου UL	E174191

Μηχανικά δεδομένα

Βάρος [g]	23,8
Στήριξη	χωνευτής τοποθέτησης
Τρόπος συναρμολόγησης	σφιγκτήρας στερέωσης με συνδυασμένη κεφαλή εγκοπής / εξάγωνης υποδοχής, πλάτος μεταξύ επιπέδων επιφανειών 1,5
Σχήμα κυλίνδρου	κύλινδροι εγκοπής Τ
Διαστάσεις [mm]	25 x 5 x 6,5
Υλικό κατασκευής	Περίβλημα: PA; Σφιγκτήρας στερέωσης: Ανοξείδωτος χάλυβας; Ραβδωτό παξιμάδι: PTFE με επικάλυψη; αγωγό προστασίας: PTFE με επικάλυψη

Οθόνες / στοιχεία χειρισμού

Οθόνη ενδείξεων

Ενεργοποίησης εξόδου

1 x LED, Κίτρινο

Παρελκόμενα

Παρεχόμενα εξαρτήματα

Μνήμη θέσης από καουτσούκ: 1

συνδετήρας καλωδίου: 1

Παρατηρήσεις

Τμχ συσκευασίας	1 τμχ

Ηλεκτρική συνδεσμολογία - Αρσενικός κονέκτορας

Σύνδεση	Καλώδιο: 0,3 m, PUR; αγωγό προστασίας
Σύνδεση	Κονέκτορας: 1 x M12; κωδικοποίηση: A; Κλείδωμα: Ραβδωτό παξιμάδι, περιστρεφόμενο

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Διατηρούμε το δικαίωμα τεχνικών αλλαγών χωρίς ειδοποίηση! — EL-GR — MK5252-00 — 31.01.2024 —
