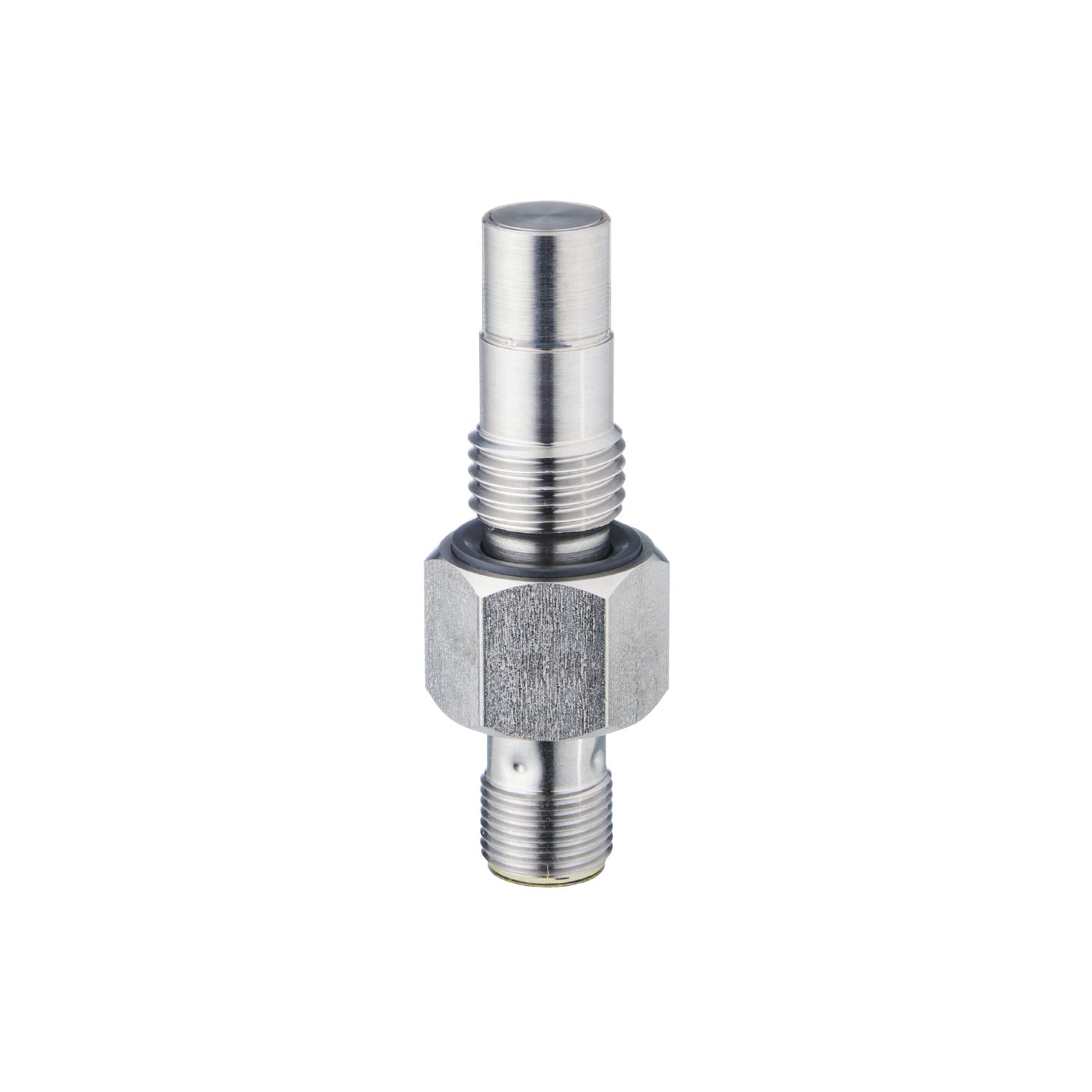

應用於液壓缸的耐壓位置感測器
M9H207
M9K3002BBPKG/B/AM/500/US
應用於液壓缸的耐壓位置感測器
M9H207
M9K3002BBPKG/B/AM/500/US
產品特徵
電氣設計 | PNP |
---|---|
輸出功能 | 常開 |
感應距離 [mm] | 2 |
外殼 | 螺紋結構 |
尺寸 [mm] | M14 x 1.5 / L = 53 |
應用
特殊的性能 | 鍍金接點; 金屬外殼 | ||||
---|---|---|---|---|---|
應用 | 液壓油缸 | ||||
介質 | 檢測黑色金屬 | ||||
爆破壓力最小值 [bar] | 2000 | ||||
抗壓强度 [bar] |
|
電氣數據
工作電壓 [V] | 10...36 DC |
---|---|
額定絶緣電壓 [V] | 60 |
電流損耗 [mA] | < 23 |
防護等級 | III |
反相保護 | 是 |
開機延遲時間 [s] | < 300 |
輸出
電氣設計 | PNP |
---|---|
輸出功能 | 常開 |
開關輸出DC電壓降最大值 [V] | 1.6 |
漏電流最大值 [mA] | 0.1 |
開關輸出DC的持續電流負載 [mA] | 200 |
開關輸出短暫的電流負載 [mA] | 200 |
開關頻率DC [Hz] | 1000 |
短路保護類型 | 脈衝 |
短路保護 | 是 |
過載保護 | 是 |
監控範圍
感應距離 [mm] | 2 |
---|---|
實際感應距離 Sr [mm] | 2 ± 10 % |
工作距離 [mm] | 0...1.62 |
精度/偏差
遲滯 [Sr的百分比] | < 15 |
---|---|
開關點偏移 [Sr的百分比] | -10...10 |
重複精度 [Sr的百分比] | < 10 |
工作條件
環境溫度 [°C] | 120 |
---|---|
外殼防護等級 | IP 65; IP 68; IP 69K |
認證/測試
EMC電磁兼容 |
|
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
抗振强度 |
|
||||||||||||
抗衝擊 |
|
||||||||||||
快速溫度變化 |
|
||||||||||||
MTTF [年] | 1701 |
機械技術數據
重量 [g] | 54.8 |
---|---|
外殼 | 螺紋結構 |
安裝 | 齊平安裝 |
尺寸 [mm] | M14 x 1.5 / L = 53 |
螺紋代號 | M14 x 1.5 |
材質 | 外殼: 不鏽鋼(1.4404 / 316L); 感應面: 不鏽鋼(1.4404 / 316L); O形環: FPM 90 |
旋緊扭矩 [Nm] | < 25 |
金屬外殼 | 是 |
注釋
包裝單位 | 1 件數 |
---|
電氣連接 - 插頭
連接 | 連接器: 1 x M12; 編碼: A; 成型體: PEI; 觸頭 接點: 鍍金的 |
---|
圖表
|
|
---|
