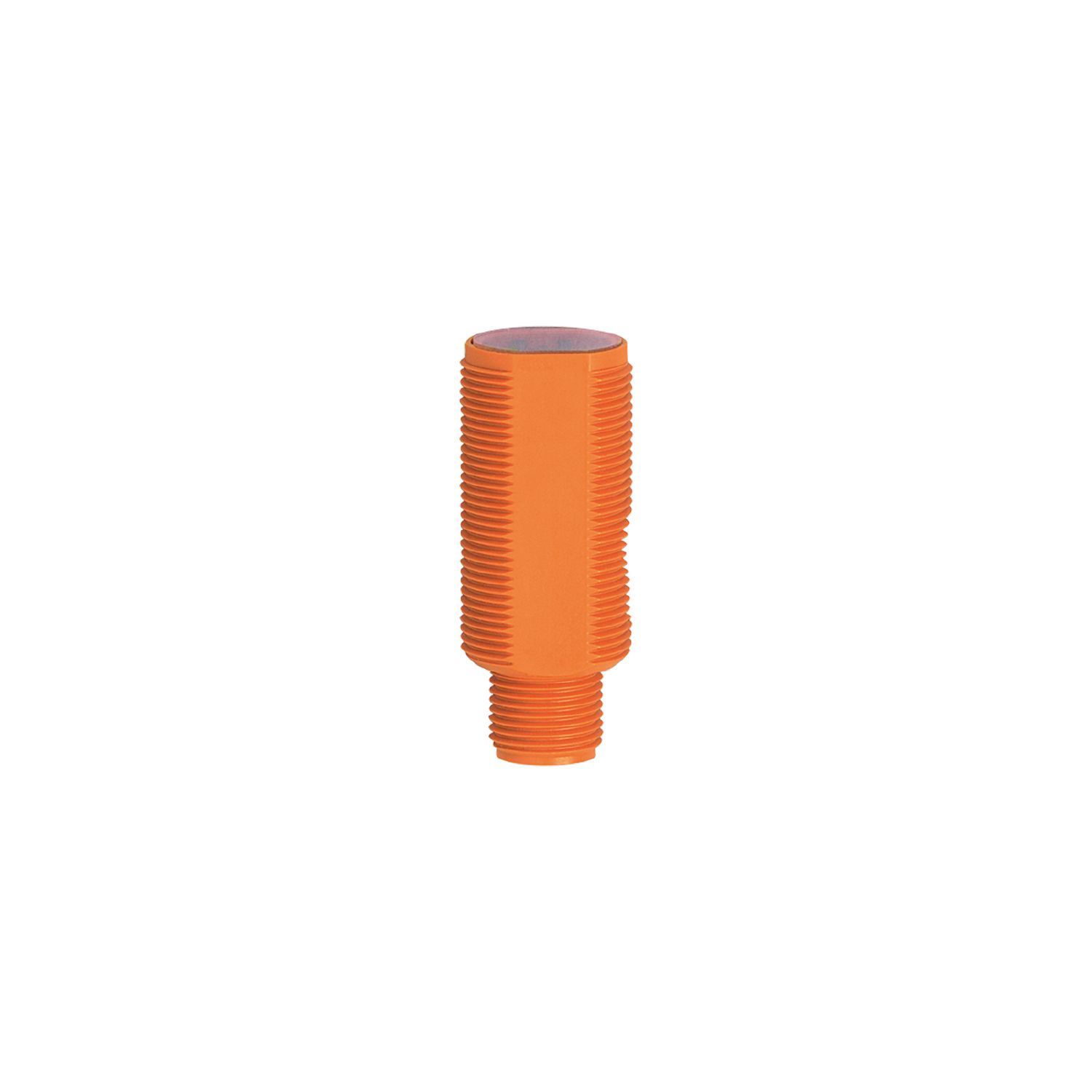

鏡片反射式感測器
OGP102
OGP-DNKG/US
鏡片反射式感測器
OGP102
OGP-DNKG/US
- 極長量程
- 應用於輸送機和材質處理
- 固定設定,可立刻做好使用準備
- 極高的性價比
- 金屬外殼單元的低成本選項
產品特徵
光線種類 | 紅光 |
---|---|
外殼 | 螺紋結構 |
應用
特殊的性能 | 偏振濾光鏡 |
---|---|
功能原理 | 鏡片反射式感測器 |
電氣數據
工作電壓 [V] | 10...30 DC |
---|---|
電流損耗 [mA] | 20 |
防護等級 | III |
反相保護 | 是 |
光線種類 | 紅光 |
輸出
電氣設計 | NPN |
---|---|
輸出功能 | 暗通模式 |
開關輸出DC電壓降最大值 [V] | 2.5 |
開關輸出DC的持續電流負載 [mA] | 200 |
開關頻率DC [Hz] | 1000 |
短路保護 | 是 |
過載保護 | 是 |
監控範圍
菱鏡反射鏡的檢測距離 [m] | 0.05...2.5; (菱鏡反射鏡 Ø 80 E20005) |
---|---|
檢測距離可設 | 否 |
光點直徑最大值 [mm] | 200 |
光點尺寸參考 | 在最大的檢測距離 |
偏振濾光鏡可用 | 是 |
工作條件
環境溫度 [°C] | -25...60 |
---|---|
外殼防護等級 | IP 67; (與相應的連接器連接) |
認證/測試
EMC電磁兼容 |
|
||
---|---|---|---|
MTTF [年] | 1161 |
機械技術數據
重量 [g] | 14.6 | |
---|---|---|
外殼 | 螺紋結構 | |
尺寸 [mm] | M18 x 1 / L = 44 | |
螺紋代號 | M18 x 1 | |
材質 | 外殼: ABS | |
透鏡材質 |
|
顯示器/操作件
顯示 |
|
---|
附件
供貨範圍 |
|
---|
注釋
包裝單位 | 1 件數 |
---|
電氣連接
連接 | 連接器: 1 x M12; 編碼: A |
---|
圖表
過量增益圖
|
|
---|
