Antena dan tag ID - informasi jarak jangkauan

Jarak pembacaan

ifm menawarkan berbagai tag RFID HF yang berbeda. Semuanya sesuai dengan ISO 15693.

_{Nilai-nilai ini adalah jarak pembacaan maksimum}

_{Semua nilai dalam mm = milimeter}

Jarak pembacaan ANT / DTI di udara

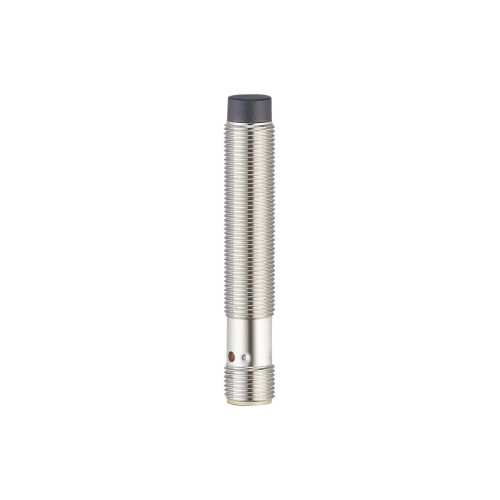

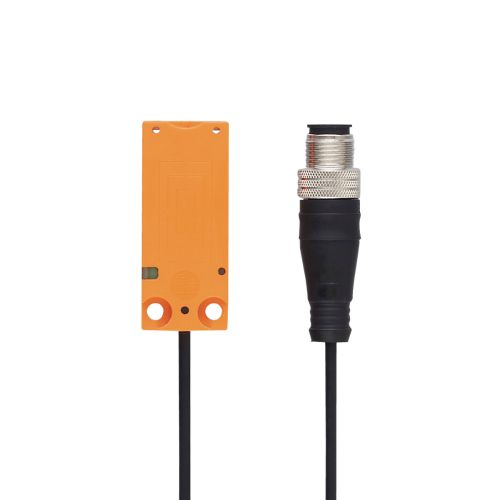

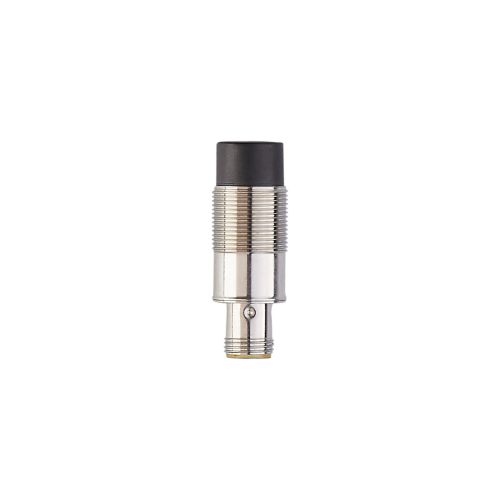

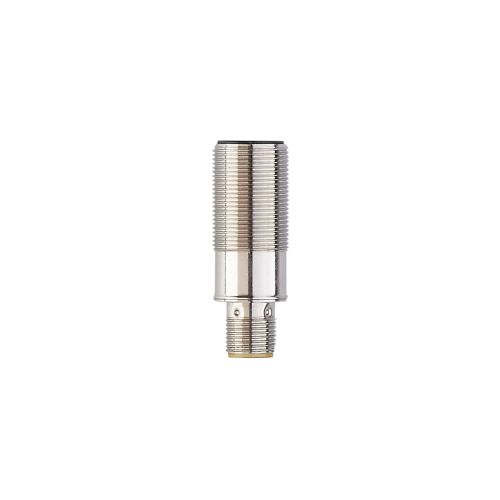

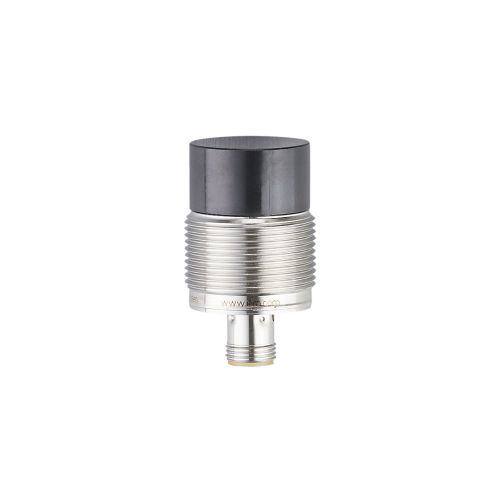

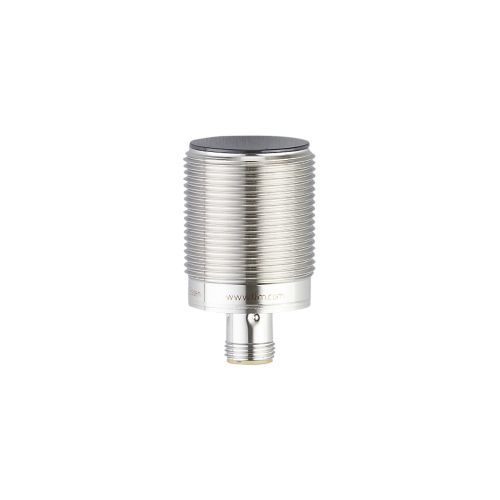

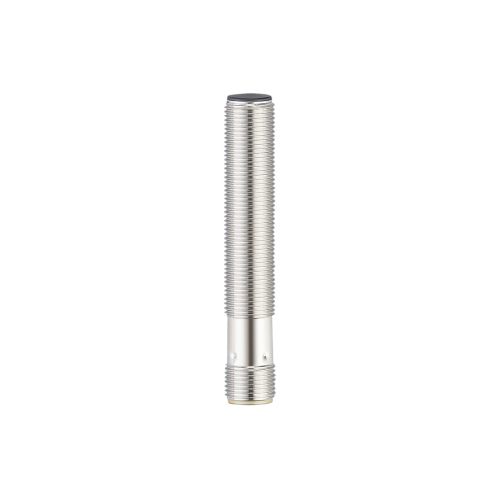

Produk		ANT410 DTI410	ANT411 DTI411	ANT420 DTI420	ANT421 DTI421	ANT430 DTI430	ANT431 DTI431	ANT513 DTI513	ANT515 DTI515	ANT600 DTI600

		M12 x 1 L = 70	M12 x 1 L = 70	M18 x 1 L = 50	M18 x 1 L = 50	M30 x 1,5 L = 50	M30 x 1,5 L = 50	40 x 40 x 54	20 x 7 x 48	120 x 50 x 113

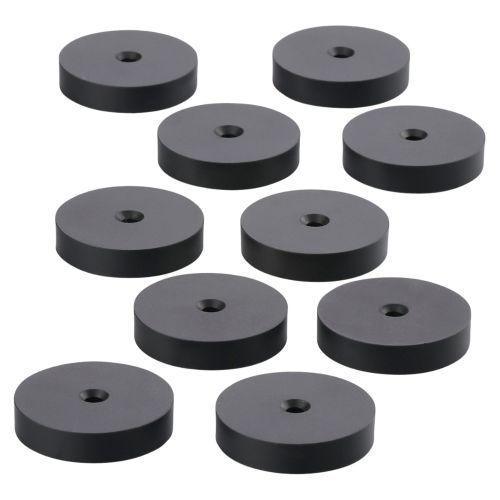

E80341	D 47 x 10	5	15	6	4	25	40	70	25	120

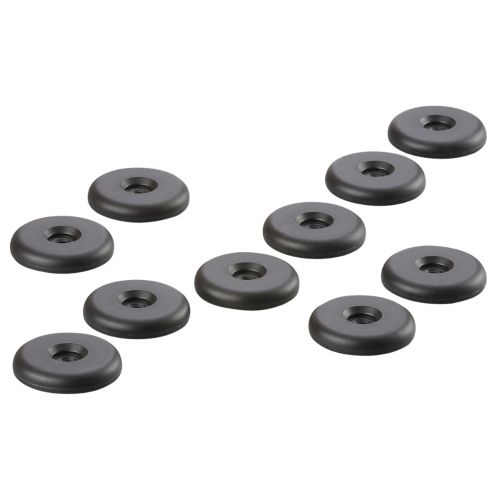

E80342	D 34 x 6	6	12	6	25	20	30	45	20	80

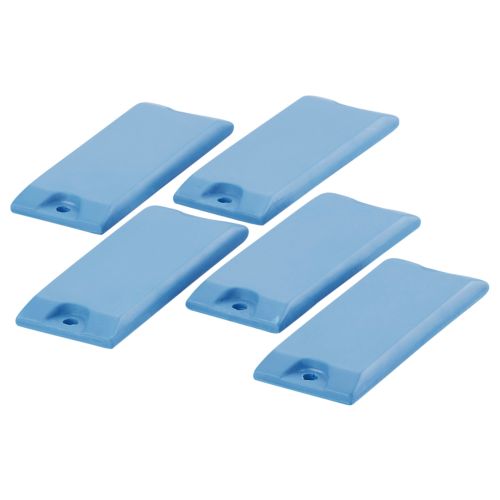

E80343	90 x 34 x 7	0	5	0	20	15	25	50	20	95

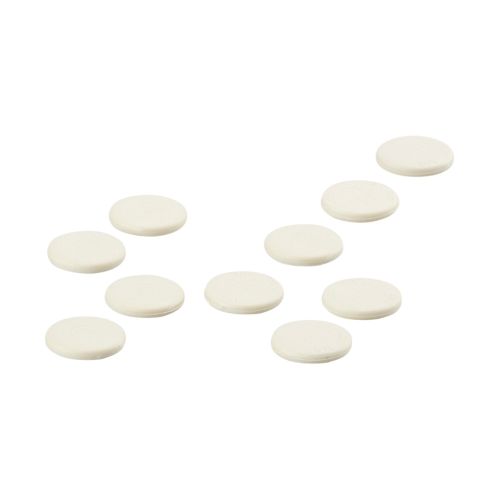

E80344	D 16 x 3,0	10	15	10	25	20	35	45	20	90

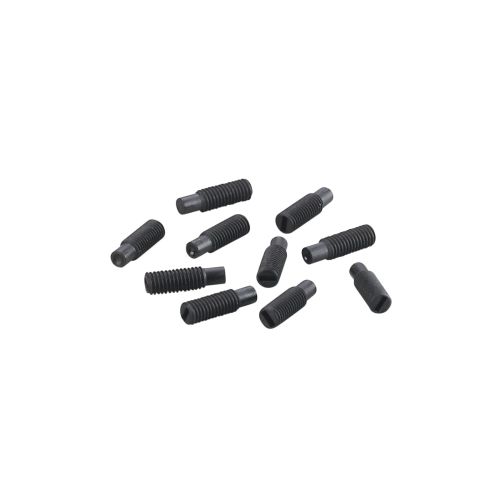

E80347	M5 x 16	2	5	0	10	5	15	25	5	15

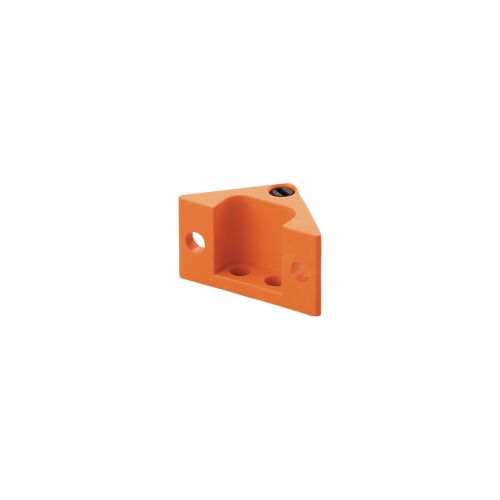

E80348	18 x 33 x 16,9	4	5	0	10	5	15	20	5	15

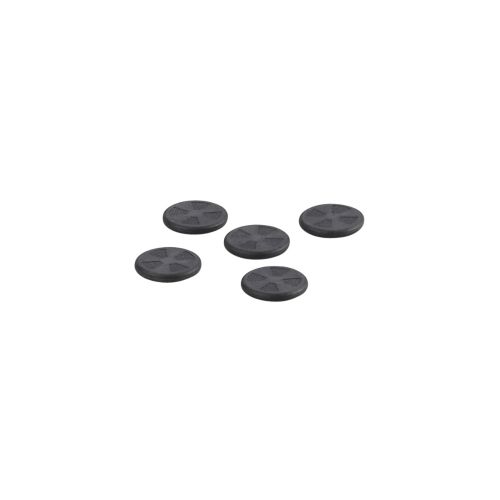

E80349	D 20 x 3	10	15	10	30	25	35	50	25	akan diumumkan.
E80370	D 30 x 3	12	20	10	30	25	40	60	30	105

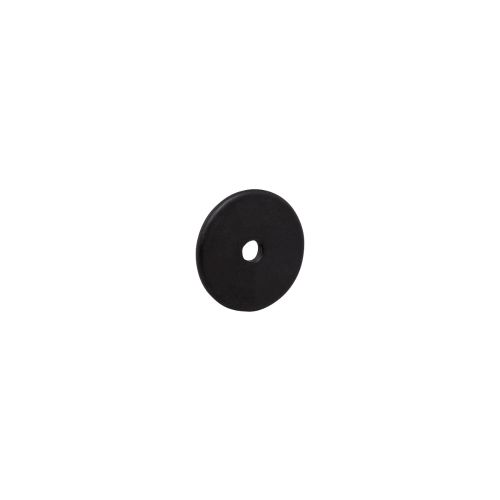

E80371	D 30 x 3	15	20	15	40	30	50	65	35	140

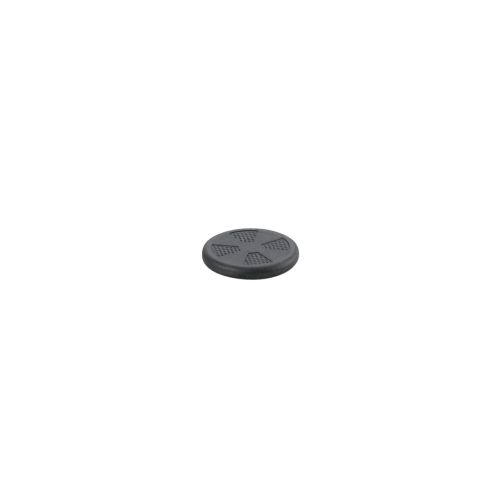

E80377	D 20 x 3	14	20	12	30	25	40	50	25	110

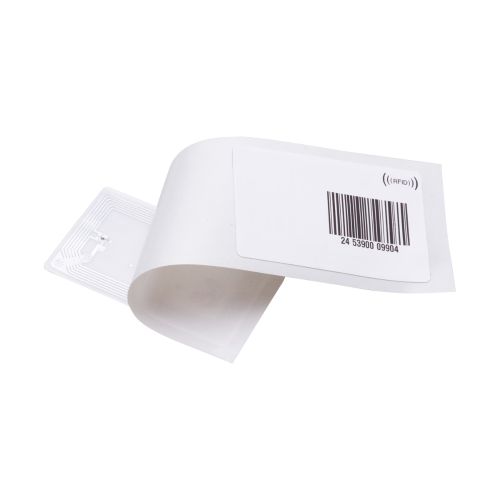

E80379	80 x 50	22	35	20	65	50	85	120	50	250

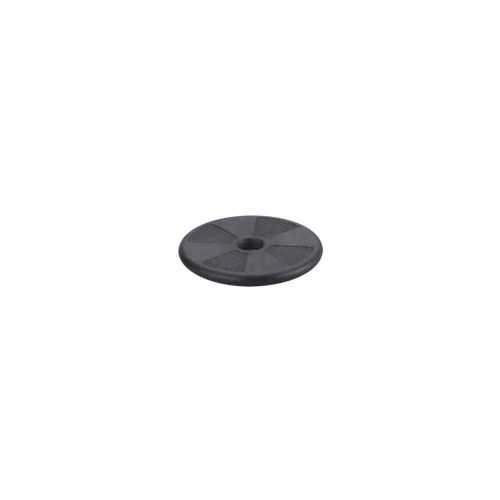

E80380	D 30 x 3	15	20	10	30	25	40	65	30	115

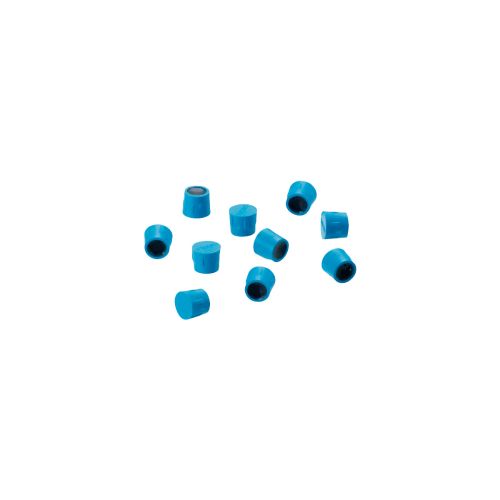

E80381	D 4,3 x 3,6	4	5	2	5	5	10	10	akan diumumkan.	akan diumumkan.

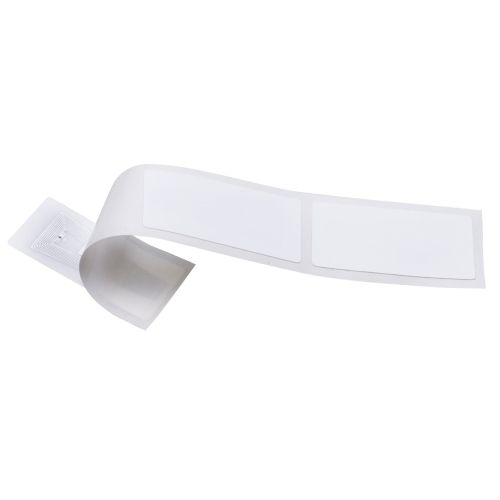

E80382	65 x 30	15	24	10	40	30	50	65	45	130
E80383	D 50 x 3	15	25	10	45	35	60	80	50	175

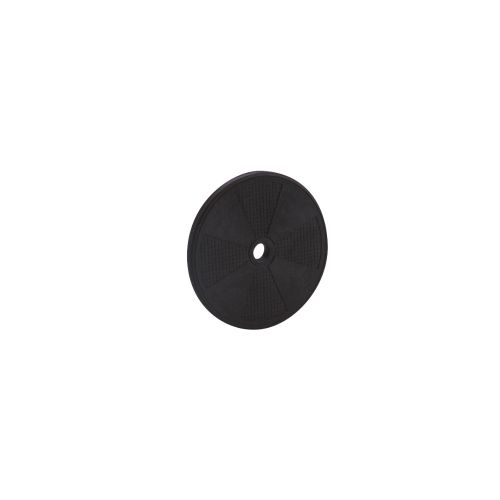

E80384	D 50 x 3	15	25	15	50	35	65	90	50	190
E80385	D 4 x 21,7	5	10	5	20	15	30	40	10	90

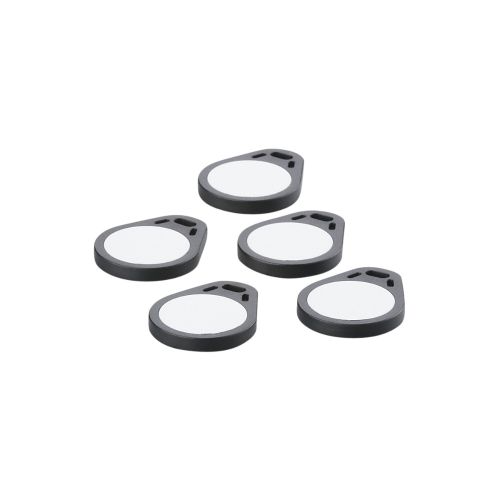

E80387	40 x 31 x 4,8	10	20	15	40	30	45	60	30	80

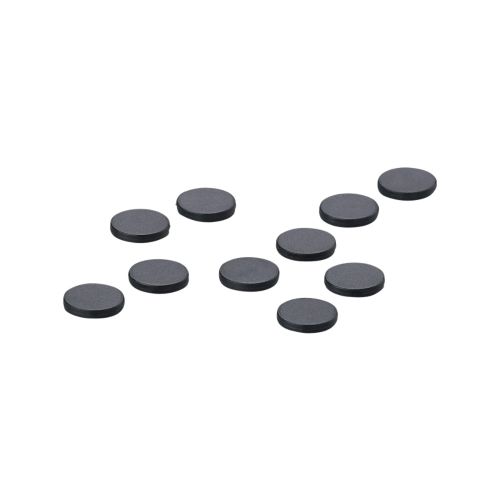

E80388	D 12 x 2	6	10	5	15	10	15	15	5	akan diumumkan.

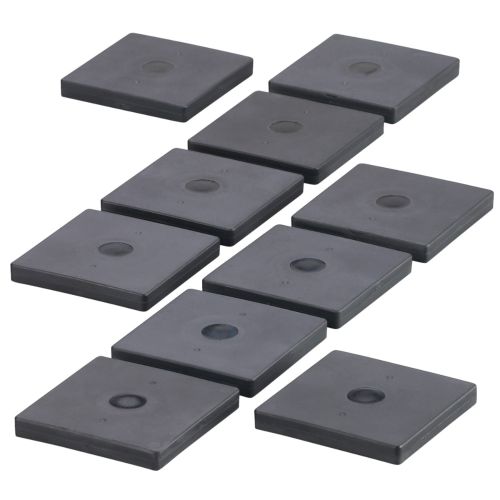

E80400	51 x 51 x 6,5	20	25	15	50	40	65	100	50	200

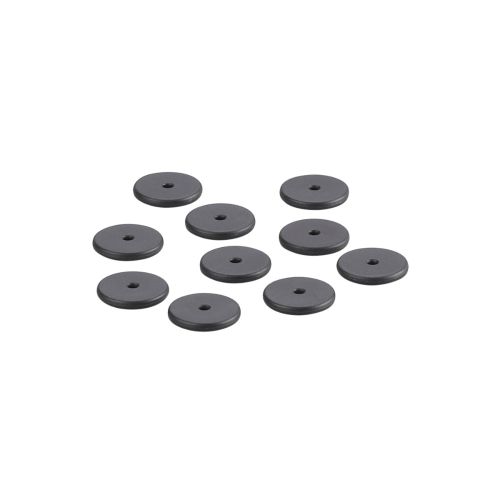

E80404	D 22 × 3	6	10	6	16	15	20	30	15	40
E80406	D 7,5 x 1	10	10	10	20	15	25	30	10	akan diumumkan.

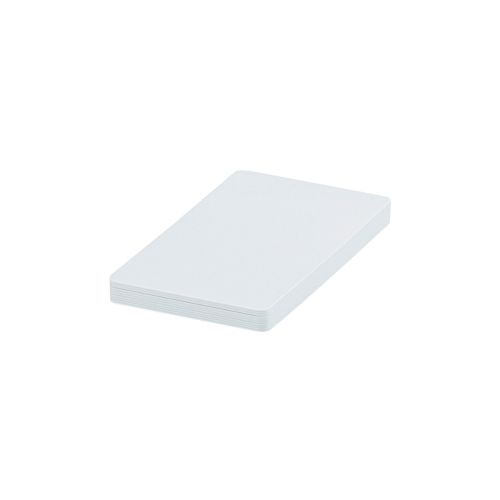

E80407	85,6 x 53,98 x 0,8	22	35	20	65	50	85	120	120	230
E80408	D 8,3 x 3,6	5	5	akan diumumkan.	akan diumumkan.	akan diumumkan.	akan diumumkan.	akan diumumkan.	akan diumumkan.	akan diumumkan.
E80410	65 x 30	15	24	10	40	30	50	65	35	130
E80415	D 10,4 x 4,5	akan diumumkan.	akan diumumkan.	akan diumumkan.	akan diumumkan.	akan diumumkan.	akan diumumkan.	akan diumumkan.	akan diumumkan.	akan diumumkan.

Jarak pembacaan ANT / DTI pada logam
Produk		ANT410 DTI410	ANT411 DTI411	ANT420 DTI420	ANT421 DTI421	ANT430 DTI430	ANT431 DTI431	ANT513 DTI513	ANT515 DTI515	ANT600 DTI600

		M12 x 1 L = 70	M12 x 1 L = 70	M18 x 1 L = 50	M18 x 1 L = 50	M30 x 1,5 L = 50	M30 x 1,5 L = 50	40 x 40 x 54	20 x 7 x 48	120 x 50 x 113
E80341	D 47 x 10	akan diumumkan.	akan diumumkan.	akan diumumkan.	15	10	20	35	10	akan diumumkan.
E80342	D 34 x 6	5	10	5	25	10	25	40	15	70
E80343	90 x 34 x 7	10	15	5	30	25	40	55	25	akan diumumkan.
E80381	D 4,3 x 3,6				akan diumumkan.	akan diumumkan.	akan diumumkan.	akan diumumkan.	akan diumumkan.	akan diumumkan.
E80388	D 12 x 2	5	5	5	10	10	15	10	2	akan diumumkan.

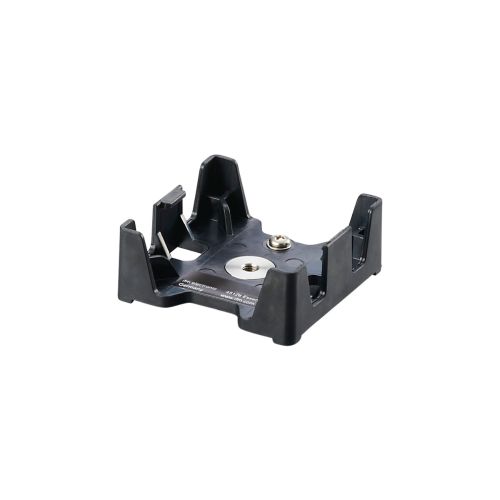

E80400 + E80401	51 x 51 x 6,5	akan diumumkan.	16	akan diumumkan.	35	25	40	60	25	90
E80404	D 22 × 3	6	10	8	16	15	20	25	10	akan diumumkan.
E80408	D 8,3 x 3,6	4	3	2	3	akan diumumkan.	akan diumumkan.	akan diumumkan.	akan diumumkan.	akan diumumkan.
E80415	D 10,4 x 4,5	10	7	6	6	akan diumumkan.	akan diumumkan.	akan diumumkan.	2 _{^{hanya di bagian dari antena yang dapat dibaca}}	akan diumumkan.

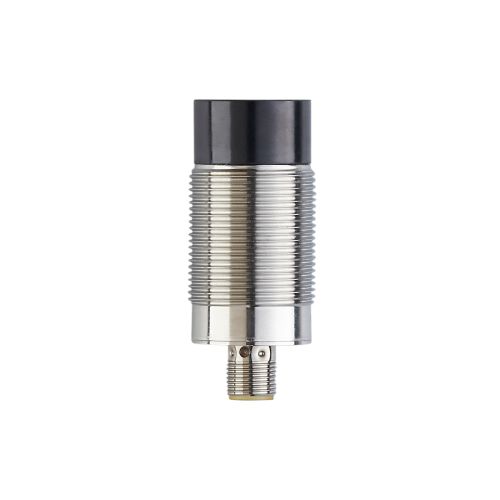

Jarak pembacaan DTM / DTC di udara

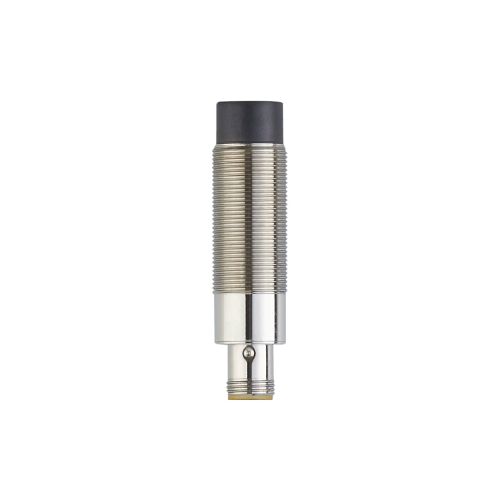

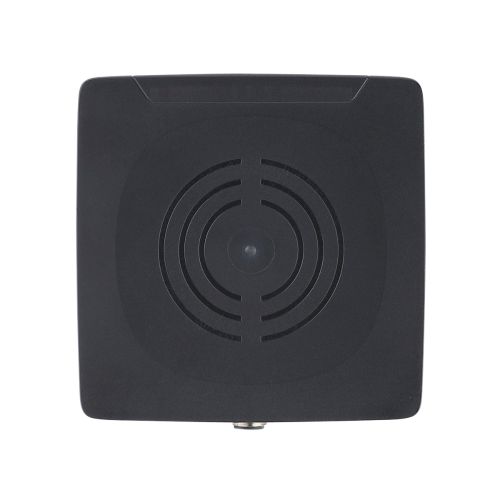

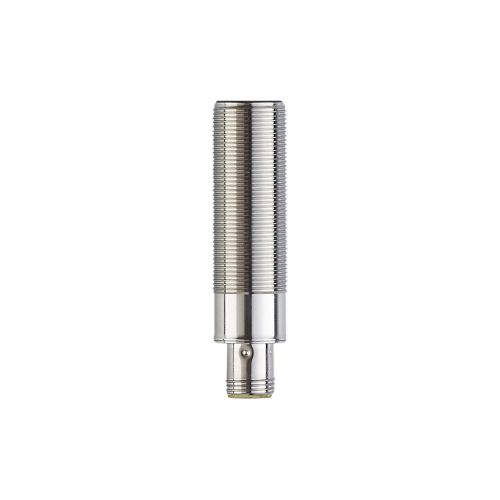

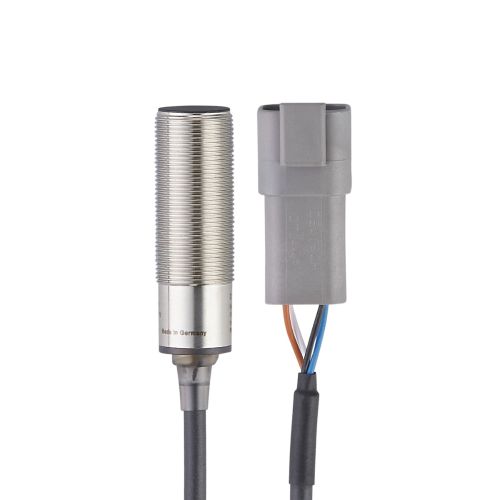

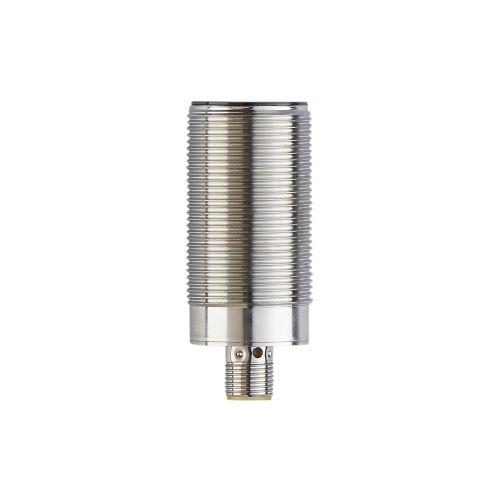

Produk		DTM424 (CANopen) DTI424 DTM426 (J1939)	DTM425 (CANopen) DTI425 DTM427 (J1939)	DTM428 (CANopen)	DTM434 (CANopen) DTI434 DTM436 (J1939)	DTM435 (CANopen) DTI435 DTM437 (J1939)	DTC510 (CANopen) DTI513	DTC600 (CANopen) DTI600

		M18 x 1 L = 70	M18 x 1 L = 70	M18 x 1 L = 58	M30 x 1,5 L = 70	M30 x 1,5 L = 70	40 x 40 x 54	120 x 50 x 113
E80341	D 47 x 10	6	4	4	25	40	70	120
E80342	D 34 x 6	6	25	25	20	30	45	80
E80343	90 x 34 x 7	0	20	20	15	25	50	95
E80344	D 16 x 3,0	10	25	25	20	35	45	90
E80347	M5 x 16	0	10	10	5	15	25	15
E80348	18 x 33 x 16,9	0	10	10	5	15	20	akan diumumkan.
E80349	D 20 x 3	10	30	30	25	35	50	105
E80370	D 30 x 3	10	30	30	25	40	60	140
E80371	D 30 x 3	15	40	40	30	50	65	110
E80377	D 20 x 3	12	30	30	25	40	50	250
E80379	80 x 50	20	65	65	50	85	120	115
E80380	D 30 x 3	10	30	30	25	40	65	akan diumumkan.
E80381	D 4,3 x 3,6	2	5	5	5	10	10	130
E80382	65 x 30	10	40	40	30	50	65	175
E80383	D 50 x 3	10	45	45	35	60	80	190
E80384	D 50 x 3	15	50	50	35	65	90	90
E80385	D 4 x 21,7	5	20	20	15	30	40	80
E80387	40 x 31 x 4,8	15	40	40	30	45	60	akan diumumkan.
E80388	D 12 x 2	5	15	15	10	15	15	200
E80400	51 x 51 x 6,5	15	50	50	40	65	100	40
E80404	D 22 × 3	6	16	16	15	20	30	akan diumumkan.
E80406	D 7,5 x 1	10	20	20	15	25	30	230
E80407	85,6 x 53,98 x 0,8	20	65	65	50	85	120	akan diumumkan.
E80408	D 8,3 x 3,6	5	5	akan diumumkan.	akan diumumkan.	akan diumumkan.	akan diumumkan.	130
E80415	D 10,4 x 4,5	akan diumumkan.	akan diumumkan.	akan diumumkan.	akan diumumkan.	akan diumumkan.	akan diumumkan.	akan diumumkan.

Jarak pembacaan DTM / DTC pada logam
Produk		DTM424 (CANopen) DTI424 DTM426 (J1939)	DTM425 (CANopen) DTI425 DTM427 (J1939)	DTM428 (CANopen)	DTM434 (CANopen) DTI434 DTM436 (J1939)	DTM435 (CANopen) DTI435 DTM437 (J1939)	DTC510 (CANopen) DTI513	DTC600 (CANopen) DTI600

		M18 x 1 L = 70	M18 x 1 L = 70	M18 x 1 L = 58	M30 x 1,5 L = 70	M30 x 1,5 L = 70	40 x 40 x 54	120 x 50 x 113
E80341	D 47 x 10	0	15	0	10	20	35	akan diumumkan.
E80342	D 34 x 6	5	25	5	10	25	40	akan diumumkan.
E80343	90 x 34 x 7	5	30	5	25	40	55	akan diumumkan.
E80388	D 12 x 2	5	10	5	10	15	10	akan diumumkan.
E80400 + E80401	51 x 51 x 6,5	0	35	0	25	40	60	90
E80404	D 22 × 3	8	16	8	15	20	25	akan diumumkan.

Jarak pembacaan DTA LF di udara

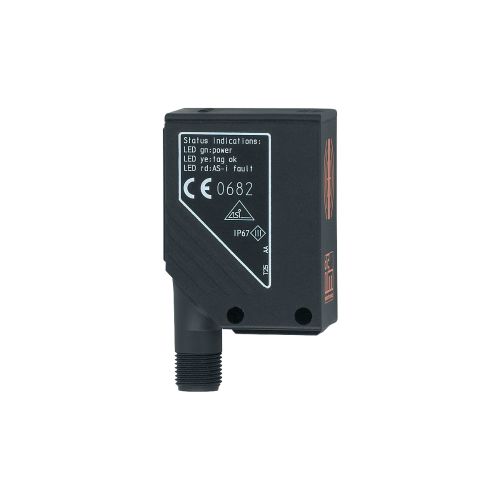

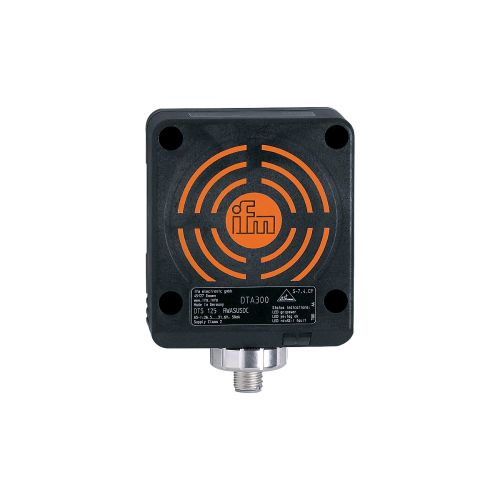

Produk		DTA100	DTA101	DTA200	DTA201	DTA300	DTA301

		24 x 42 x 71	24 x 42 x 71	40 x 40 x 66	40 x 40 x 66	65 x 112 x 40	65 x 112 x 40
E80301	M5 x 16,5	20/10	20	-	-	-	-
E80302	33 x 17 x 18	20/10	20	-	-	-	-
E80303	40 x 31 x 5	15..40	15..40	55	55	80	80

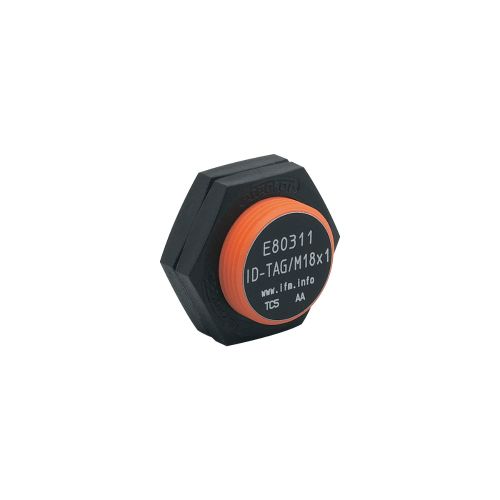

E80311	M18 x 17,5	5..20	5..20	25	25	40	40

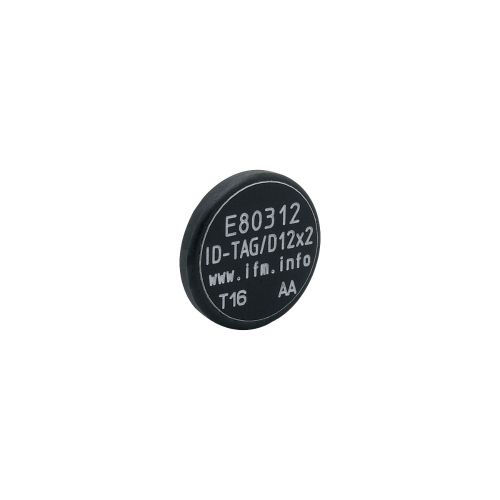

E80312	Ø 12 x 2	5..20	5..20	25	25	40	40

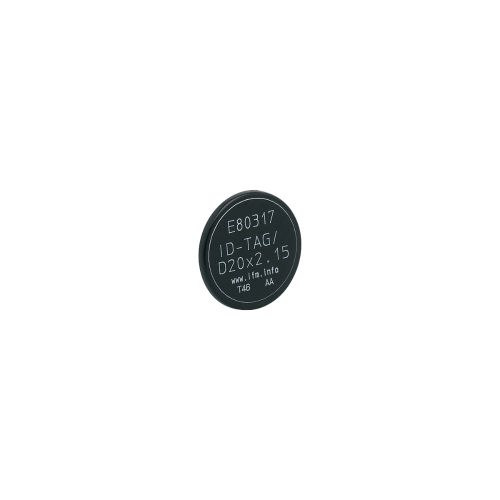

E80317	Ø 20 x 2,2	10..28	10..28	35	35	50	50

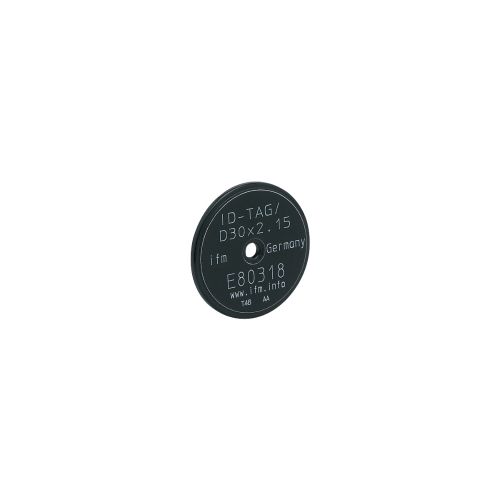

E80318	Ø 30 x 2,2	15..40	15..40	55	55	80	80

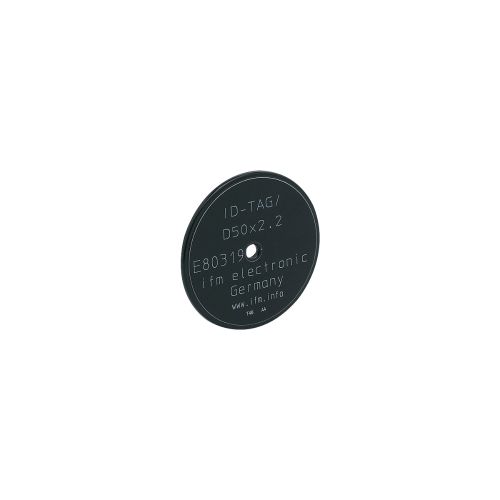

E80319	Ø 50 x 2,2	20..60	20..60	65	65	110	110

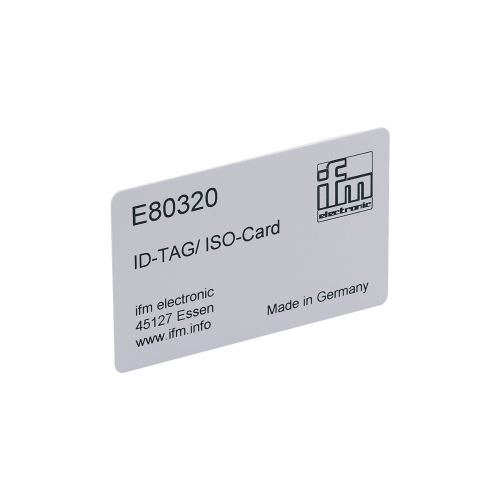

E80320	86 x 54 x 1	18..60	18..60	60	60	90	90

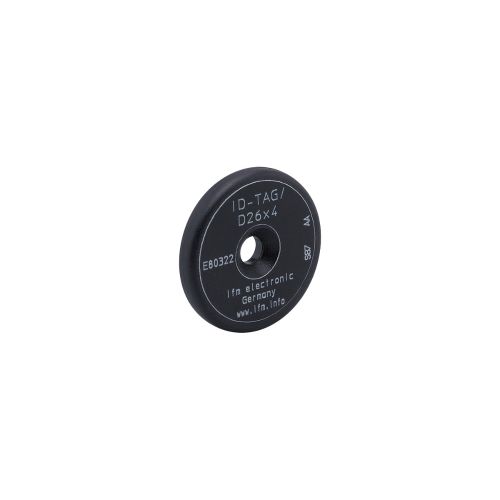

E80322	Ø 26 x 4	15..40	15..40	55	55	80	80

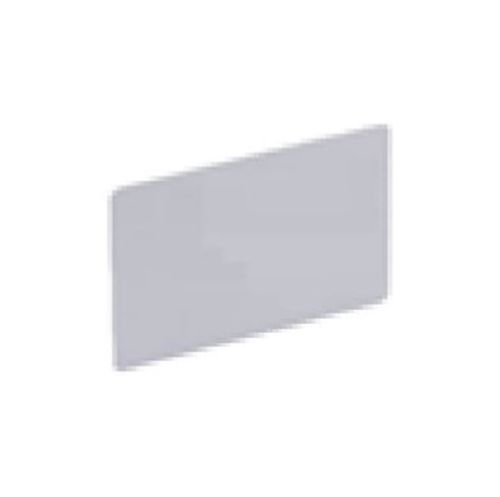

E80334	86 x 54 x 1	18..60	18..60	60	60	90	90
