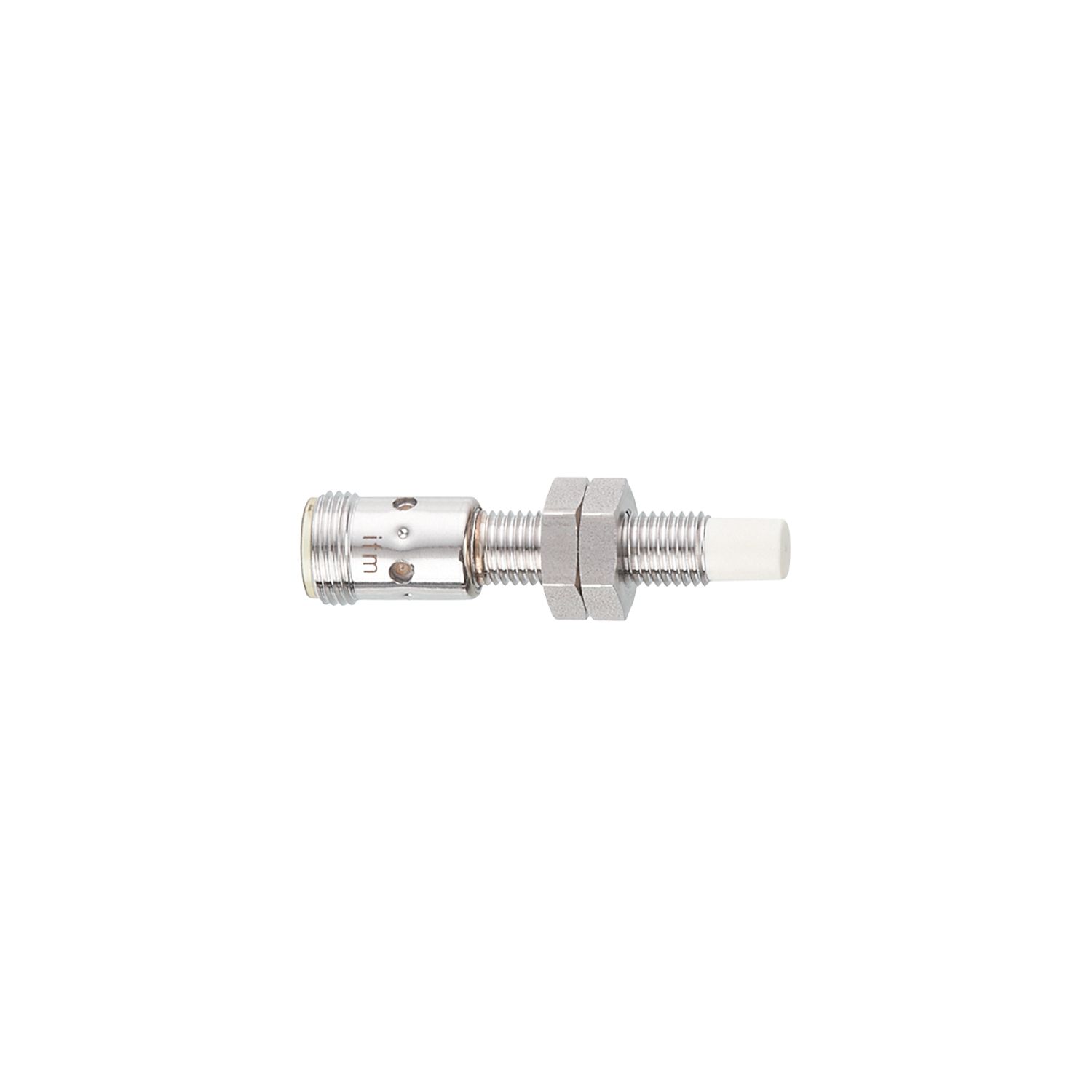

Detector inductivo
IES257
IEB3006-BPKG/K1/V4A/US-104
Detector inductivo
IES257
IEB3006-BPKG/K1/V4A/US-104
- Resistente a campos magnéticos para aplicaciones de soldadura
- Amplia distancia de conmutación para garantizar una disponibilidad elevada de la instalación
- Factor de corrección 1: Misma distancia de conmutación en todos los metales
- Frecuencia de conmutación muy alta
El Precio no incluyen Iva.
Características del producto
Alimentación | PNP |
---|---|
Función de salida | normalmente abierto |
Alcance [mm] | 6 |
Carcasa | Tipo con rosca |
Dimensiones [mm] | M8 x 1 / L = 50 |
Campo de aplicación
Sistema | Alcance aumentado; Factor de corrección K=1; Resistente a los campos electromagnéticos |
---|---|
Resistente a los campos electromagnéticos | sí |
Resistencia máx. a campos magnéticos [mT] | 300 |
Datos eléctricos
Tensión de alimentación [V] | 10...30 DC |
---|---|
Consumo de corriente [mA] | < 20 |
Clase de protección | III |
Protección contra inversiones de polaridad | sí |
Salidas
Alimentación | PNP |
---|---|
Función de salida | normalmente abierto |
Caída de tensión máx. de la salida de conmutación DC [V] | 2,5 |
Corriente máxima permanente de la salida de conmutación DC [mA] | 100 |
Frecuencia de conmutación DC [Hz] | 2000 |
Protección contra cortocircuitos | sí |
Resistente a sobrecargas | sí |
Rango de detección
Alcance [mm] | 6 |
---|---|
Alcance real Sr [mm] | 6 ± 10 % |
Alcance operativo [mm] | 0...4,86 |
Alcance aumentado | sí |
Precisión / diferencias
Factor de corrección | acero: 1 / Acero inoxidable: 1 / latón: 1 / aluminio: 1 / cobre: 1 |
---|---|
Histéresis [% del Sr] | 3...15 |
Deriva del punto de conmutación [% del Sr] | -10...10 |
Factor de corrección K=1 | sí |
Condiciones ambientales
Temperatura ambiente [°C] | -40...85 |
---|---|
Grado de protección | IP 65; IP 66; IP 67; IP 68; IP 69K |
Homologaciones / pruebas
CEM |
|
||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Resistencia a vibraciones |
|
||||||||||
Resistencia a choques |
|
||||||||||
Resistencia a choques continuos |
|
||||||||||
Cambios rápidos de temperatura |
|
||||||||||
Test de niebla salina pulverizada |
|
||||||||||
MTTF [años] | 1222 | ||||||||||
Software integrado incluido | sí | ||||||||||
Homologación UL |
|
Datos mecánicos
Peso [g] | 16,6 |
---|---|
Carcasa | Tipo con rosca |
Montaje | no enrasable |
Dimensiones [mm] | M8 x 1 / L = 50 |
Nombre de la rosca | M8 x 1 |
Materiales | inox (1.4404 / 316L); Superficie activa: LCP blanco; ventana LED: PEI; tuercas de fijación: inox (1.4404 / 316L) |
Par de apriete [Nm] | A = 5 mm: 2 Nm; B: 5 Nm |
Indicaciones / elementos de mando
Indicador |
|
---|
Accesorios
Componentes incluidos |
|
---|
Notas
Cantidad por pack | 1 unid. |
---|
Conexión eléctrica - Conector macho
Conexión | Conector: 1 x M12; codificación: A |
---|
Diagramas y curvas
Instalación
|
|
---|
