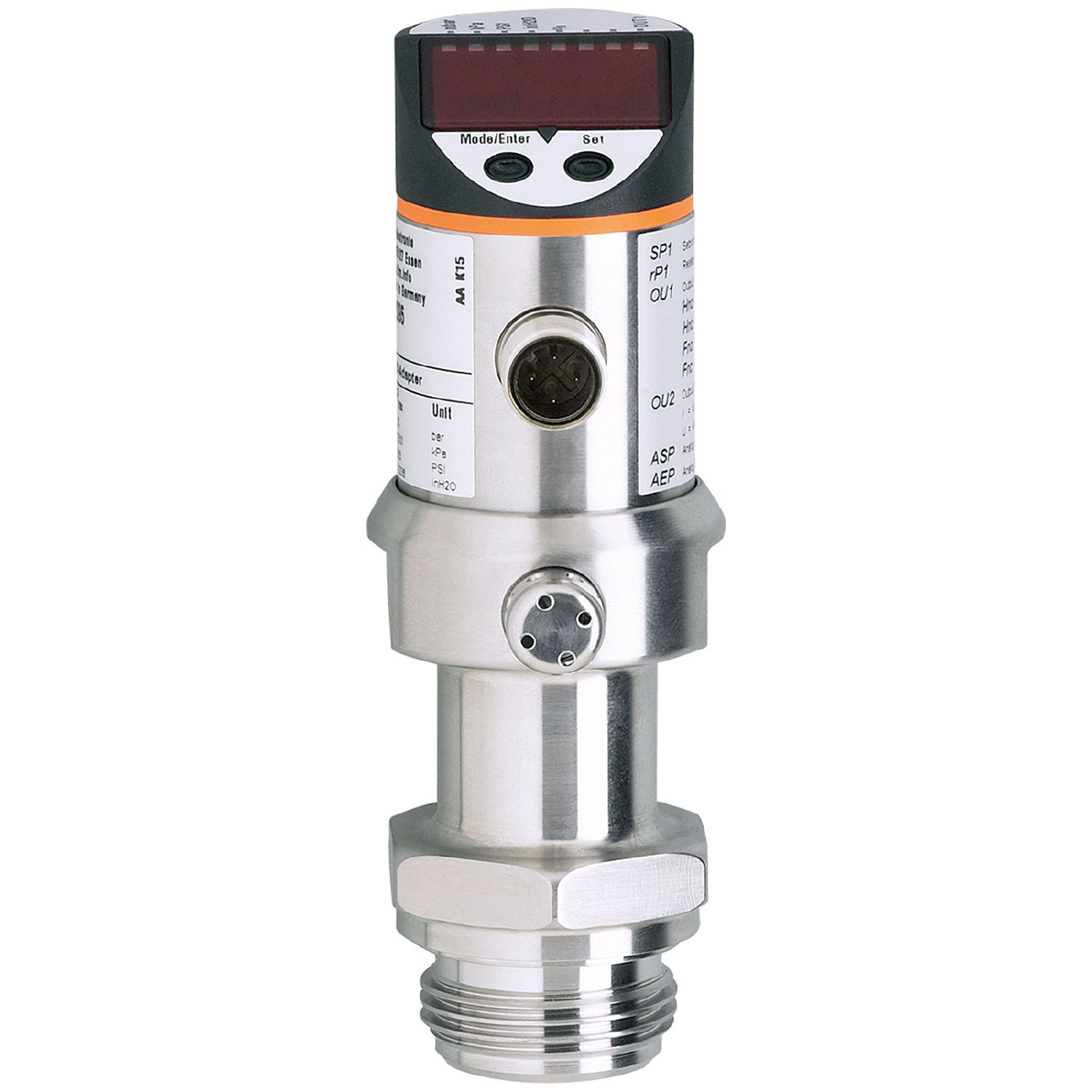

Frontbondige druksensor met display
PI7096
PI-2,5-RES30-QFRKG/US/ /P
Frontbondige druksensor met display
PI7096
PI-2,5-RES30-QFRKG/US/ /P
- Gecombineerde niveaumeting en grenswaarderegistratie met analoge uitgang / schakeluitgang
- Resistent tegen hogedrukreiniging met agressieve reinigingsmiddelen
- Voor het gebruik bij hoge temperaturen in de procestechniek
- Hygiënisch ontwerp voor de eisen in de levensmiddelen- en drankenindustrie
- Vlakverzonken montage in reservoirs, tanks en pijpleidingen
uitloop artikel
Vervaldatum: 31-03-2024
Vervaldatum: 31-03-2024
Alternatief artikel: PI1005 of PI1706 Productvergelijking: PI7096 / PI1005 / PI1706 Let op: het geselecteerde alternatieve artikel kan afwijkende technische eigenschappen hebben!
Let op, niet voor nieuwe projecten inzetten. adapters zijn niet langer beschikbaar als accessoires
Producteigenschappen
Aantal in- en uitgangen | Aantal digitale uitgangen: 2 | ||
---|---|---|---|
Meetbereik |
|
||
Procesaansluiting | schroefdraad Aseptoflex buitendraad Aseptoflex |
Toepassingsgebied
Bijzondere eigenschappen | Vergulde contacten |
---|---|
Applicatie | vlak inbouwbaar voor de voedingsmiddelen- en drankenindustrie |
Montage | Draaibare behuizing 350° |
Media | pasteuze media en vaste stoffen; vloeibare en gasvormige media |
Mediumtemperatuur [°C] | -25...125; (145 max. 1h) |
Min. barstdruk [bar] | 50 |
Drukbestendigheid [bar] | 20 |
Druksoort | relatieve druk |
Zonder dode ruimte | ja |
Elektrische eigenschappen
Voedingsspanning [V] | 18...32 DC |
---|---|
Stroomopname [mA] | < 50 |
Min. isolatieweerstand [MΩ] | 100; (500 V DC) |
Beschermklasse | III |
Ompoolbeveiligd | ja |
Opwarmtijd [s] | 0,5 |
Watchdog geïntegreerd | ja |
In- / uitgangen
Aantal in- en uitgangen | Aantal digitale uitgangen: 2 |
---|
Uitgangen
Totaal aantal uitgangen | 2 |
---|---|
Uitgangssignaal | schakelsignaal |
Elektrische uitvoering | PNP/NPN |
Aantal digitale uitgangen | 2 |
Uitgangsfunctie | maakcontact / verbreekcontact; (parametreerbaar) |
Max. spanningsval schakeluitgang DC [V] | 2 |
Continue stroombelasting van schakeluitgang DC [mA] | 250 |
Schakelfrequentie DC [Hz] | 85 |
Kortsluitbeveiliging | ja |
Uitvoering kortsluitbeveiliging | pulserend |
Beschermd tegen overbelasting | ja |
Meet- / instelbereik
Meetbereik |
|
||||||
---|---|---|---|---|---|---|---|
Schakelpunt SP [bar] | -0,12...2,5 | ||||||
Terugschakelpunt rP [bar] | -0,124...2,496 | ||||||
In stappen van [bar] | 0,002 | ||||||
Fabrieksinstelling |
|
Nauwkeurigheid / afwijkingen
Schakelpunt nauwkeurigheid [% van het ingestelde meetbereik] | < ± 0,2; (Turn down 1:1) |
---|---|
Herhaalnauwkeurigheid [% van het ingestelde meetbereik] | < ± 0,1; (bij temperatuurwisselingen < 10 K; Turn down 1:1) |
Karakteristiekafwijking [% van het ingestelde meetbereik] | < ± 0,2; (Turn down 1:1 , lineariteit, inclusief hysterese en herhaalnauwkeurigheid , grenswaarde instelling volgens DIN EN IEC 62828-1) |
Afwijking lineariteit [% van het ingestelde meetbereik] | < ± 0,15; (Turn down 1:1) |
Hysterese afwijking [% van het ingestelde meetbereik] | < ± 0,15; (Turn down 1:1) |
Langdurige stabiliteit [% van het ingestelde meetbereik] | < ± 0,1; (Turn down 1:1; per jaar) |
Temperatuurcoëfficient nulpunt [% van het ingestelde meetbereik / 10 K] | < ± 0,05; (0...70 °C) |
Temperatuurcoëfficient meetbereik [% van het ingestelde meetbereik / 10 K] | < ± 0,15; (0...70 °C) |
Reactietijden
Reactietijd [ms] | < 6 |
---|---|
Demping van de proceswaarde dAP [s] | 0...100 |
Software / programmering
Instelmogelijkheden | hysterese / venster; maakcontact / verbreekcontact; schakellogica; demping; wijzigen van de displaywaarden; display draaibaar / uit te schakelen; Display eenheid; nulpunt; meetbereik |
---|
Omgevingsvariabelen
Omgevingstemperatuur [°C] | -25...80 |
---|---|
Opslagtemperatuur [°C] | -40...100 |
Beschermklasse | IP 67; IP 69K |
Toelatingen / testen
EMC |
|
||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Schokbestendigheid |
|
||||||||||
Trillingsbestendigheid |
|
||||||||||
MTTF [jaren] | 178 |
Mechanische eigenschappen
Gewicht [g] | 405,5 |
---|---|
Behuizing | cilindrisch glad |
Afmetingen [mm] | Ø 34 / L = 119 |
Materialen | 1.4404 (roestvast staal / 316L); PC; PBT; PEI; FKM; PTFE |
Materiaal dat in contact komt met het medium | keramiek (99,9 % Al2 O3); PTFE; 1.4435 (roestvast staal / 316L); oppervlaktekwaliteit: Ra < 0,4 / Rz 4 |
Min. drukcycli | 100 miljoen |
Procesaansluiting | schroefdraad Aseptoflex buitendraad Aseptoflex |
Aanwijzen / bedienelementen
Weergave |
|
||||||||
---|---|---|---|---|---|---|---|---|---|
Display eenheid | bar; kPa; psi; inH2O; mWS; % van het bereik |
Opmerkingen
Opmerkingen |
|
|
---|---|---|
N.B. | Let op, niet voor nieuwe projecten inzetten.; adapters zijn niet langer beschikbaar als accessoires | |
Verpakkingseenheid | 1 stuk |
Elektrische aansluiting
Connector: 1 x M12; codering: A; Contactpinnen: verguld |
