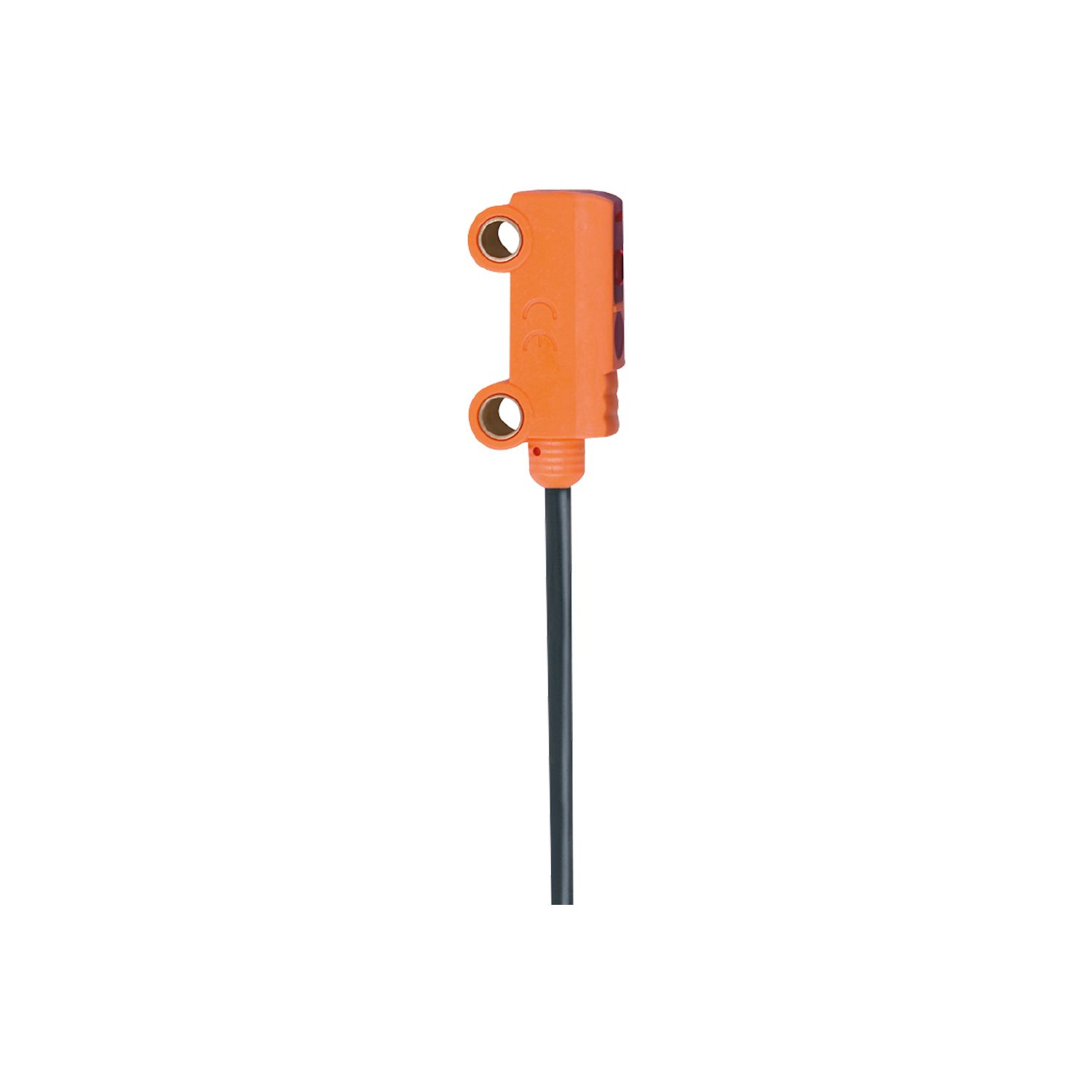

Diffus refleksjonssensor med bakgrunnsdemping

OH5008

OHH-HPKG/2M

Diffus refleksjonssensor med bakgrunnsdemping

OH5008

OHH-HPKG/2M

Ekstremt små hus for bruk der plassen er begrenset
Pålitelig deteksjon av svært små objekter
For applikasjoner innen robotikk, montering og håndteringsteknologi
Enkel justering på grunn av synlig rødt lys
Klar til bruk umiddelbart takket være fast innstilling

utfasingsartikkel

Alternative artikler: O8H200 Produktsammenligning: OH5008 / O8H200 Når du velger en alternativ artikkel og tilbehør vær oppmerksom på at tekniske data kan variere!

Produktegenskaper

Type av lys	rødt lys
Hus	rektangulær

Applikasjon

Spesiell egenskap	Bakgrunn undertrykkelse
Funksjon prinsipp	Sensor for diffus refleksjon

Elektriske data

Driftsspenning [V]	10...30 DC
Strømforbruk [mA]	< 20
Beskyttelsesklasse	III
Beskyttelse mot omvendt polaritet	ja
Type av lys	rødt lys
Typ. levetid [h]	75000
Referansetemperatur for levetid [°C]	25

Utganger

Elektrisk design	PNP
Utgangsfunksjon	light-on-modus
Permanent strømstyrke for koblingsutgang DC [mA]	50
Koblingsfrekvens DC [Hz]	800
Beskyttelse mot kortslutning	ja
Type kortslutningsbeskyttelse	pulsert
Overbelastningsbeskyttelse	ja

Deteksjonsområde

Rekkevidde [mm]	1...15; (hvitt papir 200 x 200 mm 90 % remisjon)
Maks. lysflekk diameter [mm]	2,5
Lyspunkt dimensjoner refererer til	ved maksimal rekkevidde
Bakgrunn undertrykkelse tilgjengelig	ja

Responstid

Responstid [s]	< 0,6

Driftsforhold

Omgivelsestemperatur [°C]	-20...50
Beskyttelse	IP 67

Tester/godkjenninger

EMC

EN 60947-5-2

Mekaniske data

Vekt [g]

28,2

Hus

rektangulær

Dimensjoner [mm]

25,1 x 7,6 x 12,5

Materialer

ABS

Linsemateriale

PMMA

Linsejustering

sidelinse

Displayer/driftselementer

Display

koblingsstatus	1 x LED, gul
usikker sone	1 x LED, gul blinkende

Merknader

Antall i forpakning	1 stk.

Elektrisk tilkobling

Tilkobling	Kabel: 2 m, PVC; 3 x 0,09 mm²

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi forbeholder oss retten til å foreta tekniske endringer uten forvarsel. — NO-NO — OH5008-00 — 06.03.2003 —
