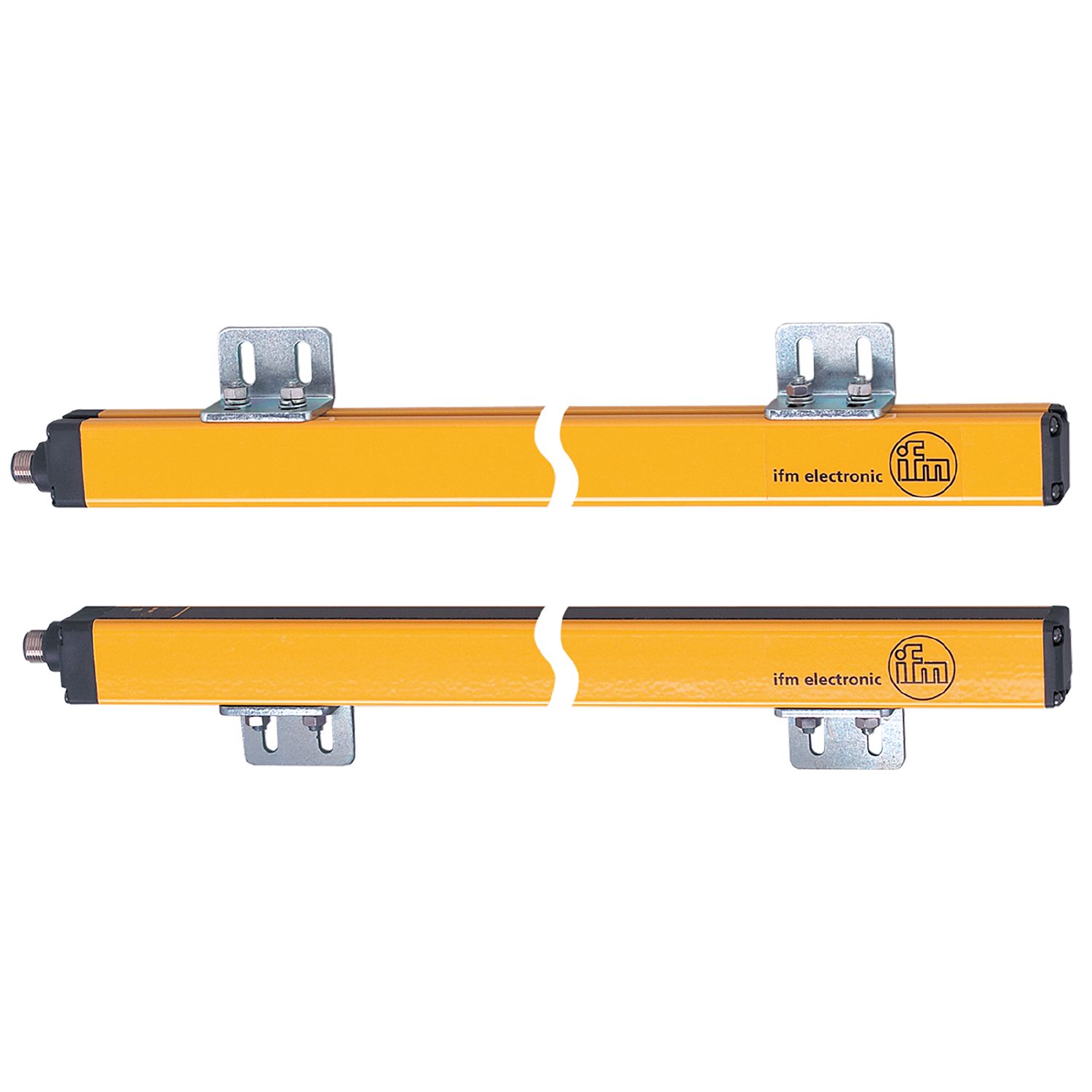

Sikkerhetslysgardin
OY108S
OYA1210-90-4-12-P-1
Sikkerhetslysgardin
OY108S
OYA1210-90-4-12-P-1
- Pålitelig beskyttelse av risikofylte områder og porter
- Samsvarer med kravene i type 4 til IEC 61496
- Bredt utvalg kan velges på enheten
- Slank, robust design for bruk i tøffe industrielle miljøer
- Enkel tilkobling via den velprøvde M12-kontakten
For 8-polet stikkontakter er kjernefargene ikke standardisert. Vær oppmerksom på ledningen til sensoren og stikkontaktene(se datablad).
Produktegenskaper
| Type av lys | infrarødt lys |
|---|---|
| Elektrisk design | PNP |
| Beskyttelse | IP 65; IP 67 |
Applikasjon
| Beskyttelsesfunksjon | Adgangshindring kropp eller kroppsdeler |
|---|
Elektriske data
| Driftsspenningstoleranse [%] | 20 |
|---|---|
| Driftsspenning [V] | 24 DC |
| Beskyttelsesklasse | III |
| Beskyttelse mot omvendt polaritet | ja |
| Innkoblingsforsinkelsestid [s] | < 2 |
| Type av lys | infrarødt lys |
| Bølgelengde [nm] | 950 |
| Strømforbruk [mA] | 83 |
|---|
| Strømforbruk [mA] | 42 |
|---|
Utganger
| Elektrisk design | PNP |
|---|---|
| Antall OSSD-utganger | 2 |
| Maks. strømbelastning pr. OSSD-utgang [mA] | 400; (24 V) |
| Beskyttelse mot kortslutning | ja |
Deteksjonsområde
| Høyde for beskyttet felt [mm] | 1210 |
|---|---|
| Oppløsning (deteksjonskapasitet d) [mm] | 90 |
| Bredde for beskyttet felt (lav lysstyrke) [m] | 0...4 |
| Bredde for beskyttet felt (høy lysstyrke) [m] | 3...12 |
Responstid
| Responstid [ms] | 5,5 |
|---|
Driftsforhold
| Bruksområder | klasse C til EN 60654-1 værbestandig applikasjon |
|---|---|
| Omgivelsestemperatur [°C] | -10...55 |
| Lagringstemperatur [°C] | -20...70 |
| Maks. relativ luftfuktighet [%] | 95 |
| Beskyttelse | IP 65; IP 67 |
Tester/godkjenninger
| EMC |
|
||
|---|---|---|---|
| Støtmotstand |
|
||
| Vibrasjonsmotstand |
|
Sikkerhetsklassifisering
| ESPE-type (IEC 61496-1) | 4 | |||
|---|---|---|---|---|
| Overholder kravene |
|
|||
| Oppdragstid TM [h] | 175200 | |||
| PFH [1/h] | 9,8E-09 |
Mekaniske data
| Vekt [g] | 4220 |
|---|---|
| Dimensjoner [mm] | 1263 x 28 x 30 |
| Materialer | hus: aluminium; frontlinse: PC |
| Lengde L [mm] | 1263 |
Displayer/driftselementer
| Display |
|
|---|
Tilbehør
| Varer som leveres |
|
|---|
Merknader
| Antall i forpakning | 1 stk. |
|---|
Elektrisk tilkobling - mottaker
| Tilkobling | Koblinger: 1 x M12; koding: A; Maksimal kabellengde: 100 m; for ledningstverrsnitt 0,34 mm² |
|---|
Elektrisk tilkobling - sender
| Tilkobling | Koblinger: 1 x M12; koding: A |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — NO-NO — OY108S — 14.03.2022 —
OY108S –
OYA1210-90-4-12-P-1
- T
- sender
- R
- mottaker
- 1
- LED tre-farge rød/grønn/oransje
- 2
- LED gul
- 3
- LED 2-farget rød/grønn
Elektrisk tilkobling - mottaker
Koblinger: 1 x M12; koding: A; Maksimal kabellengde: 100 m; for ledningstverrsnitt 0,34 mm²
Tilkobling
Elektrisk tilkobling - sender
Koblinger: 1 x M12; koding: A
