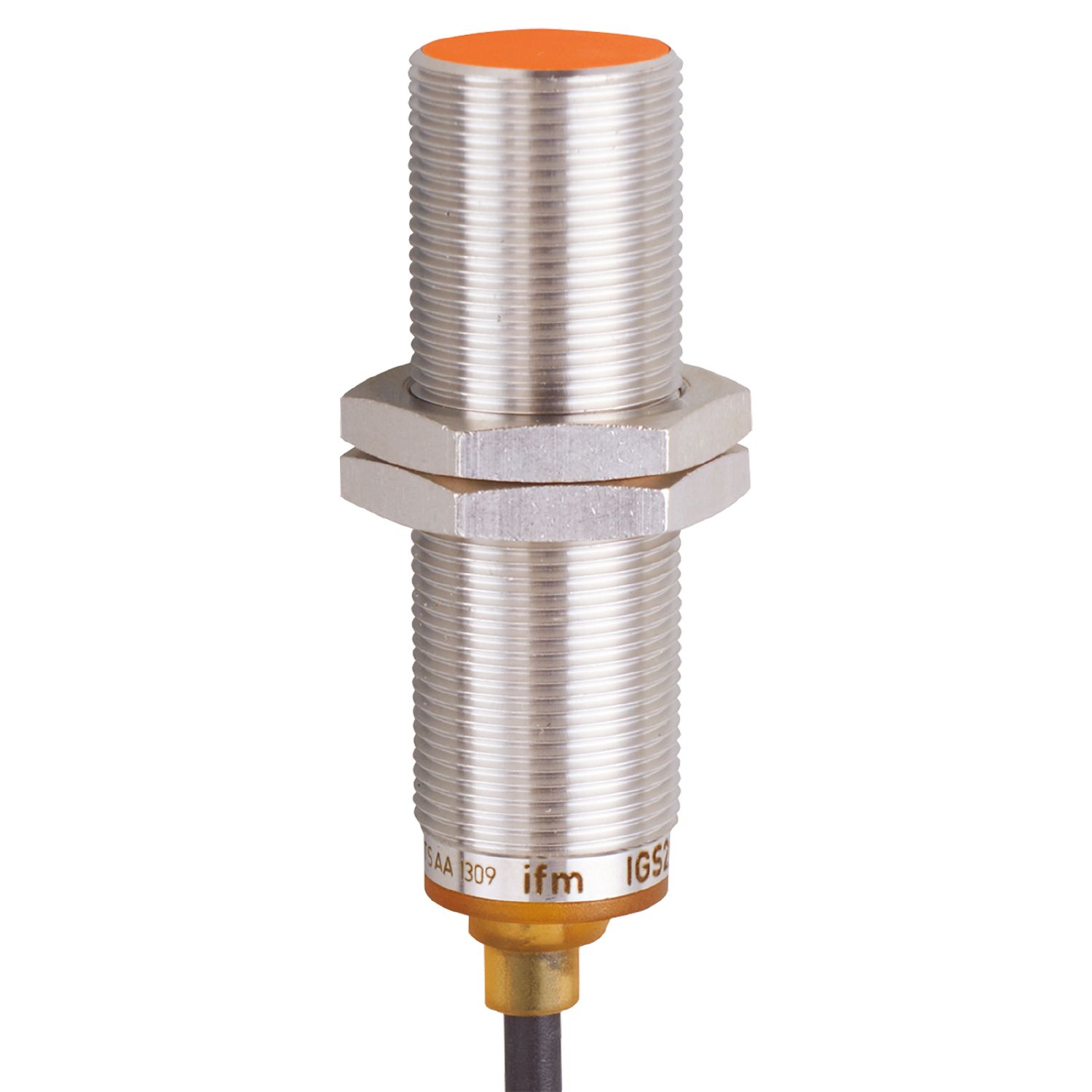

- IGS268
Características do produto
Conceção elétrica | PNP |
---|---|
Função de saída | normalmente aberto |
Alcance de detecção [mm] | 8 |
Invólucro | tipo roscado |
Dimensões [mm] | M18 x 1 / L = 60 |
Aplicação
Característica especial | Alcance de deteção aumentado |
---|---|
Aplicação | Aplicações industriais / automação industrial |
Dados elétricos
Tensão de funcionamento [V] | 10...30 DC |
---|---|
Consumo de corrente [mA] | < 10 |
Classe de proteção | III |
Proteção contra inversão de polaridade | sim |
Saídas
Conceção elétrica | PNP |
---|---|
Função de saída | normalmente aberto |
Queda de tensão máx. da saída de comutação DC [V] | 2,5 |
Corrente nominal permanente da saída de comutação DC [mA] | 100 |
Frequência de comutação DC [Hz] | 400 |
Proteção contra curto-circuito | sim |
Proteção contra sobrecarga | sim |
Zona de deteção
Alcance de detecção [mm] | 8 |
---|---|
Distância real de comutação Sr [mm] | 8 ± 10 % |
Distância de funcionamento [mm] | 0...6,48 |
Alcance de deteção aumentado | sim |
Precisão/desvios
Fator de correção | aço: 1 / aço inoxidável: 0,7 / latão: 0,5 / alumínio: 0,4 / cobre: 0,3 |
---|---|
Histerese [% de Sr] | 3...15 |
Desvio do ponto de comutação [% de Sr] | -10...10 |
Condições de funcionamento
Temperatura ambiente [°C] | -40...85 |
---|---|
Proteção | IP 65; IP 66; IP 67; IP 68 |
Testes/aprovações
CEM |
|
||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Resistência a vibrações |
|
||||||||||
Resistência a choques |
|
||||||||||
Resistência duradoura ao choque |
|
||||||||||
Alteração rápida da temperatura |
|
||||||||||
Teste de névoa salina |
|
||||||||||
Software Embedded incluído | sim |
Dados mecânicos
Peso [g] | 61,5 |
---|---|
Invólucro | tipo roscado |
Montagem | embutido |
Dimensões [mm] | M18 x 1 / L = 60 |
Designação da rosca | M18 x 1 |
Materiais | latão revestimento de bronze branco; face de deteção: PBT laranja; Janela LED: PEI; porcas de fixação: latão revestimento de bronze branco |
Visualizadores/elementos de funcionamento
Visualizador |
|
---|
Acessórios
Items fornecidos |
|
---|
Notas
Quantidade da embalagem | 1 peças |
---|
conexão elétrica - conector
Conexão | Cabo: 0,09 m, PUR, Ø 4 mm; 3 x 0,34 mm² |
---|---|
Conexão | Conexão: 1 x 1/2"; codificação: C |
