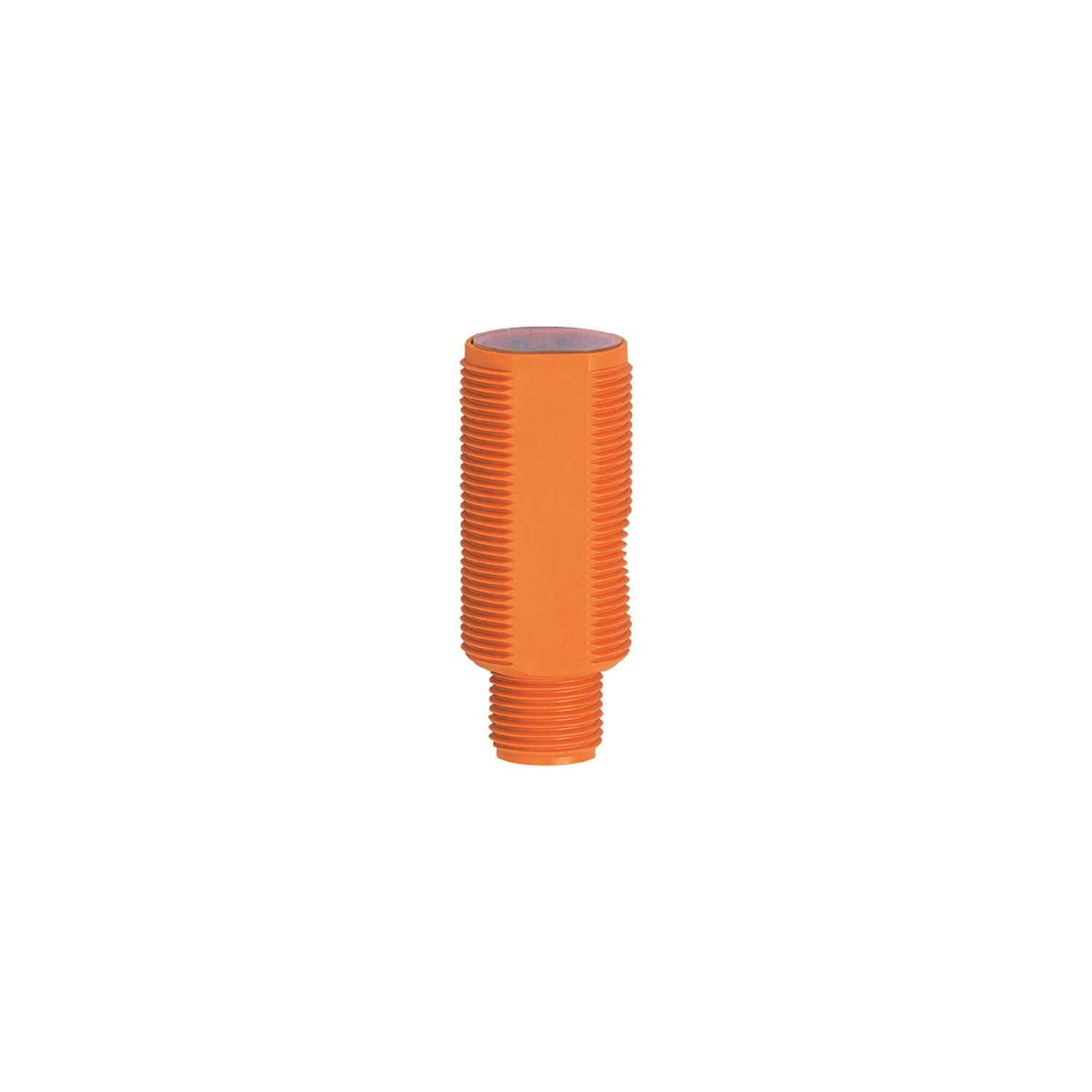

Características do produto
Tipo de luz |
luz vermelha |
Invólucro |
tipo roscado |
Aplicação
Princípio das funções |
Sensor de reflexão difusa |
Dados elétricos
Tensão de funcionamento [V] |
10...30 DC |
Consumo de corrente [mA] |
20 |
Classe de proteção |
III |
Proteção contra inversão de polaridade |
sim |
Tipo de luz |
luz vermelha |
Saídas
Conceção elétrica |
NPN |
Função de saída |
Dark-on |
Queda de tensão máx. da saída de comutação DC [V] |
2,5 |
Corrente nominal permanente da saída de comutação DC [mA] |
200 |
Frequência de comutação DC [Hz] |
1000 |
Proteção contra curto-circuito |
sim |
Proteção contra sobrecarga |
sim |
Zona de deteção
Alcance [mm] |
10...400; (papel branco 200 x 200 mm 90% de remissão) |
Intervalo de ajuste [mm] |
70...400 |
Alcance ajustável |
sim |
Diâmetro máx. do ponto luminoso [mm] |
25 |
Dimensões da mancha de luz valem para |
à faixa máxima de detecção |
Condições de funcionamento
Temperatura ambiente [°C] |
-25...60 |
Proteção |
IP 65; (em conjunto com um conetor correspondente) |
Dados mecânicos
Peso [g] |
14,6 |
Invólucro |
tipo roscado |
Dimensões [mm] |
M18 x 1 / L = 44 |
Designação da rosca |
M18 x 1 |
Materiais |
invólucro: ABS |
Material da lente |
|
Visualizadores/elementos de funcionamento
Visualizador |
estado de comutação |
1 x LED, amarelo |
|
Elementos de funcionamento |
|
Notas
Quantidade da embalagem |
1 peças |
conexão elétrica
Conexão |
Conexão: 1 x M12; codificação: A |
