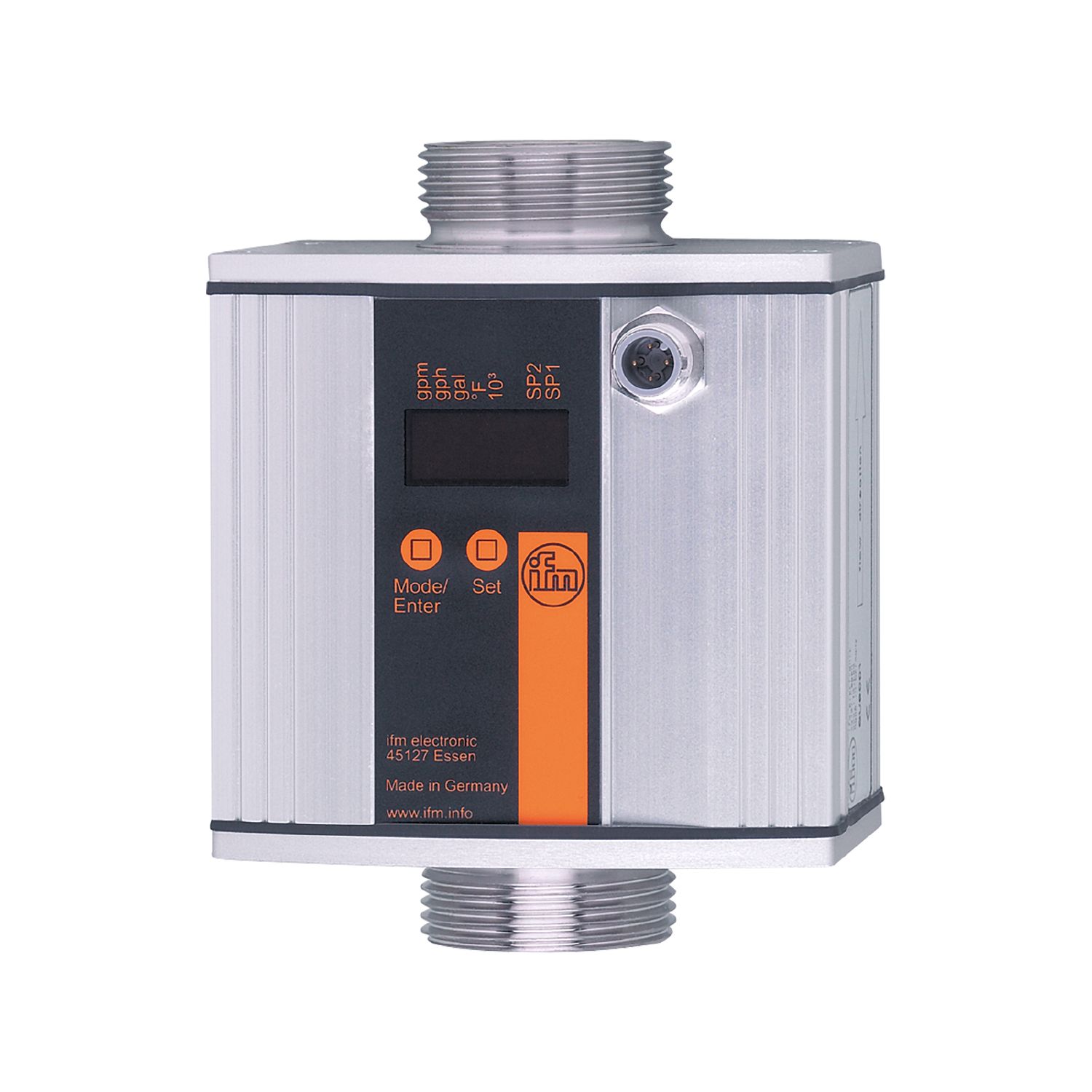

sensor ultra-som de caudal
SU9004
SUR54HGB50KG/W/US-100-IPF
sensor ultra-som de caudal
SU9004
SUR54HGB50KG/W/US-100-IPF
- Detecção fiável do fluxo e da temperatura de fluido
- Adequado para água, óleos e soluções de glicol
- Para a instalação em tubulações
- Com duas saídas analógicas graduáveis
- Visualizador LED de 4 dígitos bem visível
Características do produto
Quantidade de entradas e saídas | Quantidade de saídas analógicas: 2 | ||
---|---|---|---|
Intervalo de medição |
|
||
Conexão de processo | ligação roscada G 1 1/4 vedação chata |
Aplicação
Característica especial | Contactos banhados a ouro | ||
---|---|---|---|
Aplicação | para aplicações industriais | ||
Instalação | conexão à tubulação através de adaptador | ||
Substância | água; soluções de glicol; Refrigerantes lubrificantes; óleos | ||
Informação sobre fluidos |
|
||
Temperatura do fluído [°C] | -10...80 | ||
Resistência à pressão |
|
Dados elétricos
Tensão de funcionamento [V] | 19...30 DC; (para PELV/SELV) |
---|---|
Consumo de corrente [mA] | 100 |
Resistência de isolamento mín. [MΩ] | 100; (500 V DC) |
Classe de proteção | III |
Proteção contra inversão de polaridade | sim |
Tempo de atraso a ligar [s] | 10 |
Princípio de medição | ultrassom |
Entradas/saídas
Quantidade de entradas e saídas | Quantidade de saídas analógicas: 2 |
---|
Saídas
Quantidade total de saídas | 2 |
---|---|
Sinal de saída | sinal analógico |
Quantidade de saídas analógicas | 2 |
Corrente da saída analógica [mA] | 4...20; (escalável) |
Carga máx. [Ω] | 500 |
Proteção contra curto-circuito | sim |
Tipo de proteção contra curto-circuito | por impulso |
Proteção contra sobrecarga | sim |
Faixa de medição / de ajuste
Intervalo de medição |
|
||
---|---|---|---|
Intervalo de visualização |
|
||
Resolução |
|
||
Valor inicial do sinal analógico ASP |
|
||
Valor final do sinal analógico AEP |
|
||
Quantidade máx. de fluxo [l/min] | 220 | ||
Em passos de |
|
Intervalo de medição [°C] | -10...80 |
---|---|
Resolução [°C] | 0,2 |
Ponto inicial analógico [°C] | -10...62 |
Ponto final analógico [°C] | 8...80 |
Em passos de [°C] | 0,2 |
Precisão/desvios
Precisão (no intervalo de medição) | água: < ± (3 % MW + 0,2 % MEW); glicol (35 %), óleo (viscosidade 68 mm²/s a 40 °C): < ± (8 % MW + 0,5 % MEW) |
---|---|
Repetibilidade | 1 l/min; 60 l/h; 0,05 gpm; 3 gph |
Precisão [K] | ± 3 (Q > 20 l/min) |
---|
Tempos de resposta
Tempo de resposta [s] | 0,25; (dAP = 0) |
---|---|
Amortecimento do valor de processo (dAP) [s] | 0...1 |
Resposta dinâmica T05/T09 [s] | T09 = 30 (Q > 20 l/min); (água) |
---|
Condições de funcionamento
Temperatura ambiente [°C] | -10...60 |
---|---|
Temperatura de armazenamento [°C] | -25...80 |
Proteção | IP 67 |
Testes/aprovações
CEM |
|
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Homologação CPA |
|
||||||||||||
Resistência a choques |
|
||||||||||||
Resistência a vibrações |
|
||||||||||||
MTTF [anos] | 203 | ||||||||||||
Diretiva de equipamentos sob pressão | Boas práticas de engenharia; pode ser utilizado para fluidos do grupo 2; fluidos do grupo 1 sob encomenda |
Dados mecânicos
Peso [g] | 1883 |
---|---|
Materiais | invólucro: AlMgSi0,5 anodizado; Vedação: FKM; PA 6.6; Filme de cobertura: PA |
Materiais em contato com o fluído | 1.4404 (aço inoxidável / 316L); FKM; PPS; Centellen 200 |
Conexão de processo | ligação roscada G 1 1/4 vedação chata |
Visualizadores/elementos de funcionamento
Visualizador |
|
||||||
---|---|---|---|---|---|---|---|
Unidade de visualização | l/min; m³/h; gpm; gph; °C; °F |
Acessórios
Items fornecidos |
|
||
---|---|---|---|
Acessórios (opcional) |
|
Notas
Notas |
|
|||
---|---|---|---|---|
Quantidade da embalagem | 1 peças |
conexão elétrica
Conexão | Conexão: 1 x M12; codificação: A; Corpo moldado: latão, revestido em Optalloy; Contatos: dourado |
---|
Diagramas e gráficos
Perda de pressão
|
|
---|
