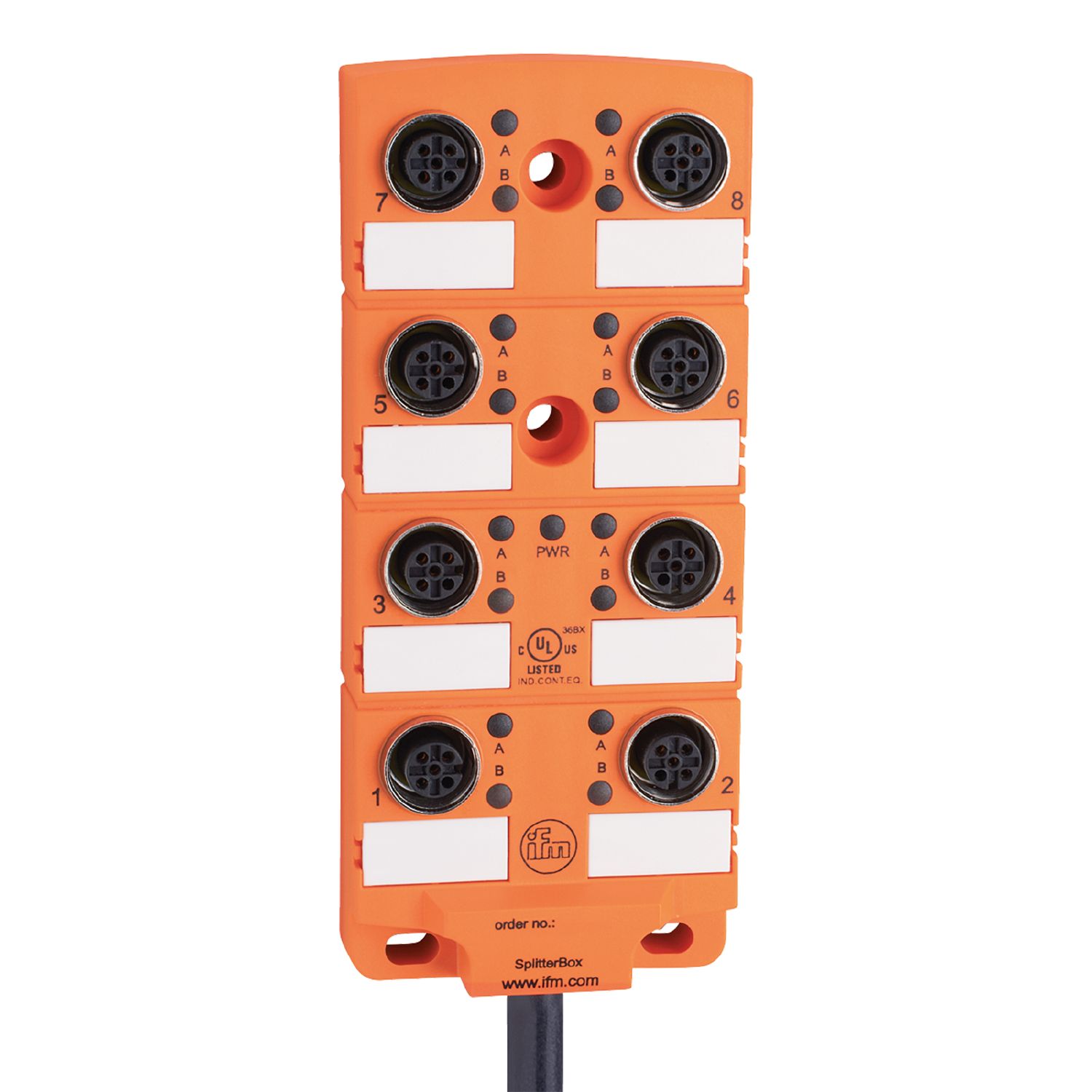

Splitbox
EBC042
ZDO8H05HMSS0015H19
Splitbox
EBC042
ZDO8H05HMSS0015H19
- Tål olja och kylmedel
- Permanent, tillförlitlig försegling även vid montering utan verktyg
- Mekaniskt ändstopp för att skydda O-ringen från att förstöras
- Robust hölje för användning i tuffa industriella miljöer
- Tydligt synliga lysdioder för indikering av kopplingsstatus och drift
Applikation
Speciella egenskaper | Silikonfri; Halogenfri; guldpläterade stift; För användning i släpkedja |
---|---|
Silikonfri | ja |
Elektriska data
Anslutningsspänning [V] | 10...30 DC; (supply class 2 enligt cULus) |
---|---|
Skyddsklass | II |
Max. strömbelastning per modul [A] | 4 |
Max. strömbelastning totalt [A] | 12 |
Utgångar
Elektriskt utförande | PNP |
---|
Driftförhållanden
Omgivningstemperatur [°C] | -25...80 |
---|---|
Omgivningstemperatur (rörlig) [°C] | -5...60 |
Kapslingsklass | IP 67; IP 68 |
Mekaniska data
Vikt [g] | 2261 | ||||
---|---|---|---|---|---|
Mått [mm] | 22 x 54 x 127 | ||||
Material | PA | ||||
Gjuten-body material | PA | ||||
Antal portar i splitboxen | 8 | ||||
Anslutningstyp | M12 | ||||
För användning i släpkedja | ja | ||||
För användning i släpkedja |
|
Displayer / manöverelement
Display |
|
---|
Tillbehör
Ingående delar |
|
---|
Anmärkning
Förpackning | 1 antal |
---|
Elektrisk anslutning
kabel: 15 m, PUR, Halogenfri, svart, Ø 9,7 mm; 16 x 0,34 mm² (63 x Ø 0,1 mm ) + 3 x 1,0 mm² (127 x Ø 0,1 mm ) |
Elektrisk anslutning - spår
Anslutning | Anslutning: 8 x M12; kodning: A; Gjuten kåpa: PA; Kontakter: guldpläterad; Åtdragningsmoment: 0,8...1,5 Nm |
---|
