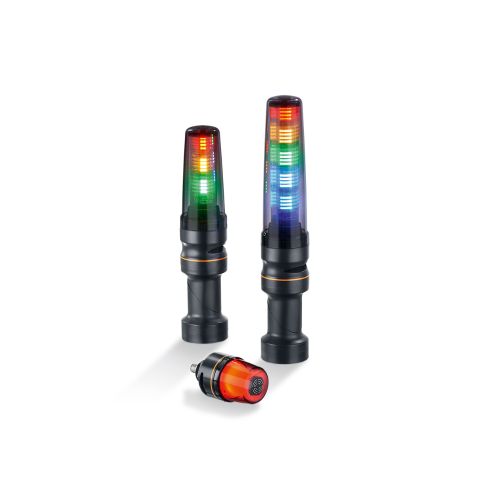

Lampes et colonnes de signalisation à LED

Mode IO-Link:

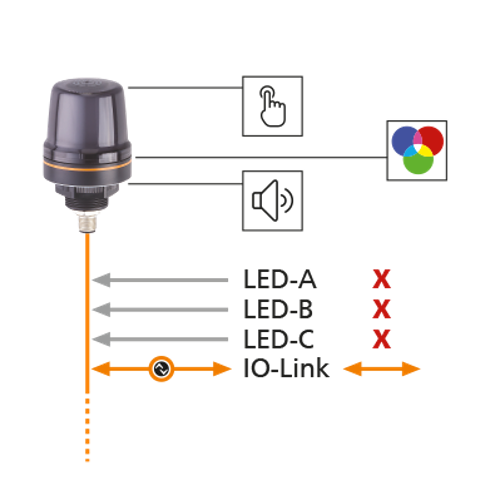

Si la lampe détecte une communication IO-Link, elle démarre automatiquement le mode IO-Link. En mode IO-Link, la lampe peut être configurée et commandée via la communication des données process depuis le maître IO-Link

L’utilisateur peut contrôler la couleur et la fréquence de clignotement de la lampe ainsi que le son du buzzer, activer et désactiver le buzzer et lire l’état du bouton de feedback sur la lampe.

Mode SIO: mode on/off

Pendant le paramétrage via IO-Link, l’utilisateur peut sélectionner un mode. Si le «mode On/Off» est sélectionné et que la communication IO-Link est interrompue, la lampe démarre automatiquement le mode SIO.

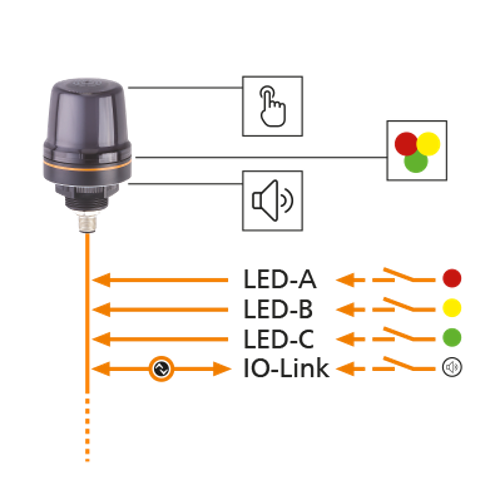

En mode «On/Off», l’utilisateur peut choisir un éclairage différent pour chaque entrée de lampe.

Pour chaque entrée, il est possible de régler la couleur, la fréquence de clignotement et l’intensité. Lorsque l’entrée passe en signal Haut, la lampe s’allume comme configurée. Si un signal Haut est présent simultanément sur deux entrées, l’entrée «LED-A» a une priorité plus élevée que l’entrée «LED-B» ou «LED-C».

Un paramètre séparé permet de définir si la broche 4 du connecteur (IO-Link) est utilisée comme entrée pour l’activation du buzzer ou comme sortie pour l’affichage de l’état du bouton de feedback.

Mode SIO: mode RVB

Pendant le paramétrage via IO-Link, l’utilisateur peut sélectionner un mode. Si le «mode RVB» est sélectionné et que la communication IO-Link est interrompue, la lampe démarre automatiquement le mode SIO.

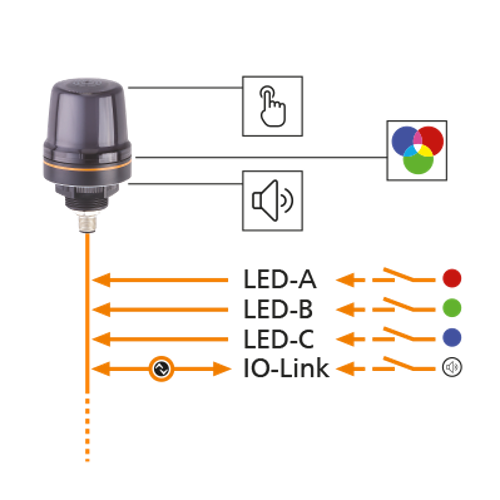

En «mode RVB», les trois entrées TOR ont une fonction fixe. Ici, chaque entrée est associée à l’une des trois couleurs primaires «rouge, vert, bleu».

Si un signal Haut est présent sur l’entrée LED-A, la lampe s’allume en rouge. Si un signal Haut est présent sur l’entrée LED-B, la lampe s’allume en vert. Si un signal Haut est présent sur les deux entrées LED-A ET LED-B, la combinaison rouge ET vert = jaune est utilisée.

Les lampes de signalisation d’ifm sont disponibles en deux versions: variantes avec interface IO-Link ainsi que variantes avec interface IO-Link ET entrées TOR pour la commande de chaque segment.
L’interface IO-Link permet de piloter les segments de manière rapide et flexible. La couleur, l’intensité lumineuse et la fréquence de clignotement peuvent être adaptées en fonction des besoins.

Sur certaines variantes, des entrées TOR supplémentaires sont disponibles pour commander les segments LED et le buzzer. Ainsi, la lampe de signalisation peut également être utilisée dans des systèmes conventionnels sans interface IO-Link.

Paramétrage sans IO-Link

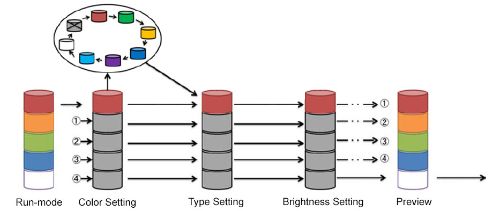

Outre IO-Link, certaines variantes de lampe de signalisation peuvent être réglées en trois étapes simples à l’aide d’un bouton de réglage, entièrement sans IO-Link.

Avec le bouton de paramétrage les propriétés suivantes peuvent être réglées pour chaque segment LED :

• Couleur (rouge, vert, orange, bleu, violet, turquoise, blanc, jaune, éteint)
• Fréquence (allumé en permanence, clignotement lent/moyen/rapide, flash lent/moyen/rapide)
• Luminosité (100%, 75%, 50%, 25%)

Paramétrage via IO-Link

Par ailleurs, les lampes de signalisation peuvent être facilement paramétrées via IO-Link. Cela permet d’enregistrer et de charger des jeux de paramètres. Pour cela, jusqu’à trois modes de fonctionnement sont disponibles selon le modèle.

Mode on/off

Le mode On/Off permet de définir à l’avance les couleurs des segments, puis de les activer ou de les désactiver individuellement. De plus, la couleur, la fréquence de clignotement et l’intensité de chaque segment peuvent être réglées de manière fixe.

Mode RVB

Le mode RVB permet d’utiliser toutes les fonctionnalités des lampes de signalisation. Ici, chaque bit de données se voit attribuer l’une des trois couleurs de base «rouge, vert, bleu», ce qui permet de mélanger la couleur nécessaire correspondante en écrivant les données cycliques pour chaque segment.

Mode analogique

Le mode analogique n’est disponible que pour les lampes de signalisation à 5segments et visualise une valeur comprise entre 0 et 100% dans des modes de représentation prédéfinis.

Grâce à ses 20LED pilotables individuellement, cette lampe de signalisation offre une flexibilité maximale. La lampe de signalisation à 20LED peut être utilisée exclusivement via IO-Link et offre une multitude de possibilités grâce à ses deux modes différents. Ces deux modes peuvent toutefois être remplacés par les banques prédéfinies par l’utilisateur.

Mode On/Off / mode Signal Light

En mode Signal Light, il est possible de définir jusqu’à 5segments. Les segments sont variables en termes de taille, de couleur et de mode d’affichage (par ex. éclairage permanent ou clignotement). Grâce aux 20LED pilotables individuellement, il est possible de définir la taille des segments. Il est par exemple possible d’indiquer l’importance d’un statut particulier, par exemple avec un grand segment composé de 16LED et deux petits segments composés chacun de 2LED. Afin de délimiter visuellement les segments les uns des autres et d’obtenir une meilleure visibilité, il est en outre possible d’éteindre la dernière LED de chaque segment et de l’utiliser ainsi comme séparateur.

Mode analogique / mode Level Meter

Le mode Level Meter peut être utilisé pour représenter une valeur analogique sous forme de rampe. Il est possible de choisir entre «Bottom Up» (de bas en haut) et «Top Down» (de haut en bas) pour le sens de l’affichage. Pour chacun des 20éléments, il est possible de définir une couleur ainsi que le type d’affichage (par ex. éclairage permanent ou clignotement). Pour une perception optimale dans toutes les conditions ambiantes, il est en outre possible de définir l’intensité des LED et, pour les variantes avec avertisseur sonore, le volume du buzzer.

Possibilités de montage de la lampe de signalisation à 3 / 5segments et 20LED

Possibilités de montage de la lampe de signalisation à 1segment
