  1. Détecteurs pour vannes
  2. Cames

Cames porte drapeaux pour détecteurs doubles

Cames porte drapeaux pour détecteurs doubles

Les cames porte drapeaux pour détecteurs doubles sont directement montées sur l'arbre de l'actionneur. L'arbre doit être conforme aux normes VDI/VDE 3845. Une came porte drapeaux ronde, avec deux vis implantées avec un angle de 90° et à hauteur différente, sollicite le détecteur double IND ou la série Tx.

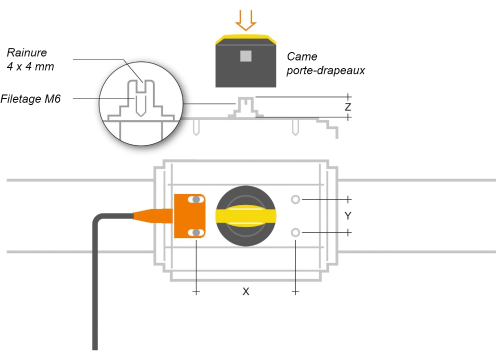

Plan de montage X/Y [mm]]
Hauteur de l'arbre d'entraînement Z [mm]

Diamètre de l'arbre d'entraînement

[mm]

Diamètre

[mm]
Description Order no.
80 / 30 30 < 38 53 Came porte-drapeaux Basic E12517
80 / 30 30 < 38 53 Came porte-drapeaux réglable E12516
80 / 30 20 < 38 53 Came porte-drapeaux Basic + Adaptateur E12517 + E12526 (ZZ0566)
80 / 30 20 < 38 53 Came porte-drapeaux réglable + Adaptateur E12516 + E12526
80 / 30 30 < 53 65 Multicover Puck Basic E12724
80 / 30 30 < 53 65 Multicover Puck adjustable E12725
130 / 30 30 < 90 102 Grande came porte-drapeaux Basic E17328
130 / 30 30 < 90 102 Grande came porte-drapeaux réglable E17119
