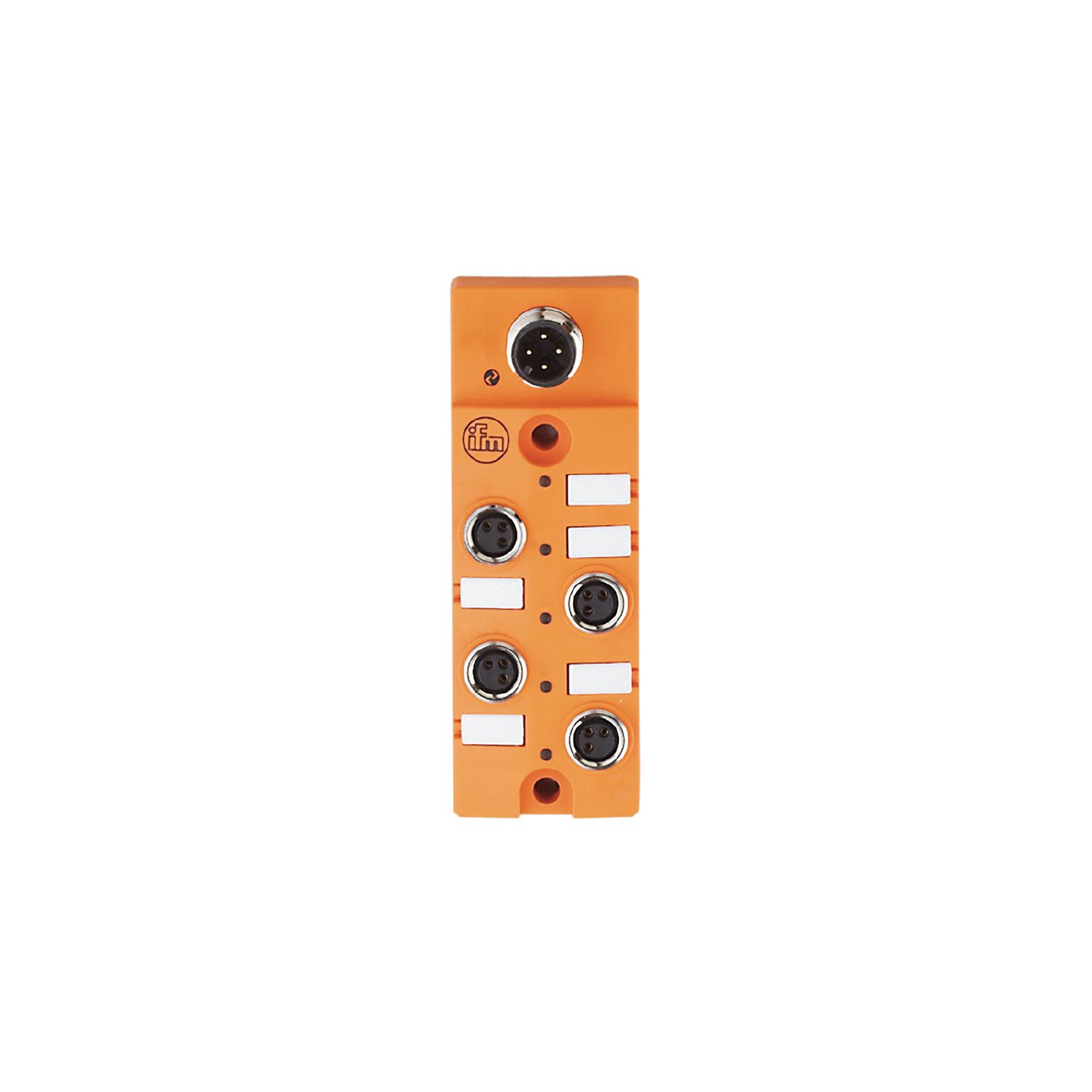

IO-Link CompactLine modul

AL2410

IO-Link module 4 DI M8 IP 67

IO-Link CompactLine modul AL2410
IO-Link CompactLine modul AL2410
IO-Link CompactLine modul AL2410
IO-Link CompactLine modul AL2410

IO-Link CompactLine modul

AL2410

IO-Link module 4 DI M8 IP 67

  • Kompakte Bauform durch M8 Buchsen
  • Robust design til brug i krævende industrielle miljøer
  • Erkennen von Kurzschluss und Überspannung
IO-Link features
  • Parametrierung und Diagnose per IO-Link
  • Erweiterung von IO-Link Mastern mit zusätzlichen Ein-und Ausgängen
  • ce
  • ukca
  • cul
  • iolink
Elektriske Data
Driftspænding [V] 18...30 DC; ("supply class 2" iht. cULus)
Strømforbrug [mA] 50
Sensorforsyning US
Strømbelastning pr port [A] 0,1
Indgange / Udgange
Antal inputs og outputs Antal digitale indgange: 4
Indgange
Antal digitale indgange 4
Kobling af digitale indgange PNP
Begrænsning af indgangsstrøm [mA] 15
Indgangsstrøm High [mA] 6...10
Indgangsstrøm Low [mA] 0...2
Koblingsniveau høj signal [V] > 11
Digitale indgange er kortslutningsbeskyttede ja
Interface
Kommunikationsinterface IO-Link
Understøttede DeviceIDs
Driftsart DeviceID
default 789
IO-Link Device
Transmissionstype COM2 (38,4 kBaud)
IO-Link Revision 1.1
SDCI-Norm IEC 61131-9
SIO-Mode nej
Processdata binær 32
Min. Process-cyklustid [ms] 2,9
Omgivende forhold
Omgivelsestemperatur [°C] -25...70
Lagringstemperatur [°C] -25...85
Maks. tilladt relativ luftfugtighed [%] 90; (ikke kondenserende)
Kapslingsklasse IP 67
Beskyttelsesklasse (NEMA 250) 6P
Kemiske medier
ISO 16750-5 AA, BA, BD, HLP, CC, DB, DC, DD, CA
NEMA 250 5.13.1 AA
Godkendelser / Tests
EMC
EN 61000-6-2
EN 61000-6-3
IEC 61131-9
Mekaniske data
Vægt [g] 105,5
Materiale PBT; Hunstik: Messing forniklet; O-ring: FKM
Tætningsmateriale FKM
Display / Betjeningsenhed
Display
Drift LED, grøn
fejl LED, rød
Funktion LED, gul
Tilbehør
Leverings omfang
felt til markering
Beskyttelseshætte: 2
Tilbehør (valgfri)
Beskyttelses-prop: M8, E73005
Bemærkning
Bemærkning
Alene for brug i NFPA 79 applikationer
Enheden skal betjenes iht. IO-Link specifikation V1.1.2.
Maximum kabellængde for IO-Link kabel er 20 m.
Emballage-enheder 1 stk.
Elektrisk tilslutning - IO-Link
Stik: 1 x M12; kodning: A
Elektrisk tilslutning - Indgange
Stik: 4 x M8; kodning: A; pakning: FKM
