Produktegenskaber
Billedopløsning [px] | 1280 x 800 |
---|---|
Billede opløsning 3D [px] | 224 x 172 |
Åbningsvinkel [°] | 128 x 80 |
Åbningsvinkel 3D [°] | 60 x 45 |
Billed gentagelsesfrekvens [Hz] | 20 |
Billed gentagelsesfrekvens 3D [Hz] | 20 |
Elektriske Data
Driftspænding [V] | 19,2...28,8 DC |
---|---|
Max. Strøm forbrug [mA] | 800 |
Optaget effekt [W] | 8,6; ((FPS x 0,32) + 2,2; FPS = Framerate Head) |
Kamera sensor | PMD 3D ToF-Chip / 2D Chip |
Intern belysning | ja; (infrarødt lys: 940 nm usynlig udstråling) |
Registreringsområde
Billedopløsning [px] | 1280 x 800 |
---|---|
Billede opløsning 3D [px] | 224 x 172 |
Åbningsvinkel [°] | 128 x 80 |
Åbningsvinkel 3D [°] | 60 x 45 |
Billed gentagelsesfrekvens [Hz] | 20 |
Billed gentagelsesfrekvens 3D [Hz] | 20 |
Interface
Transmission standard | FPD-Link |
---|---|
Stik type | HFM (Mini-Fakra) |
Omgivende forhold
Omgivelsestemperatur [°C] | -10...40 |
---|---|
Lagringstemperatur [°C] | -40...85 |
Kapslingsklasse | IP 54 |
Godkendelser / Tests
EMC |
|
||||||||
---|---|---|---|---|---|---|---|---|---|
Chokbestandig |
|
||||||||
Vibrationsbestandig |
|
||||||||
Laser beskyttelsesklasse | 1 | ||||||||
Bemærk om laserbeskyttelse |
|
||||||||
Elektrisk beskyttelse |
|
Mekaniske data
Vægt [g] | 187,9 |
---|---|

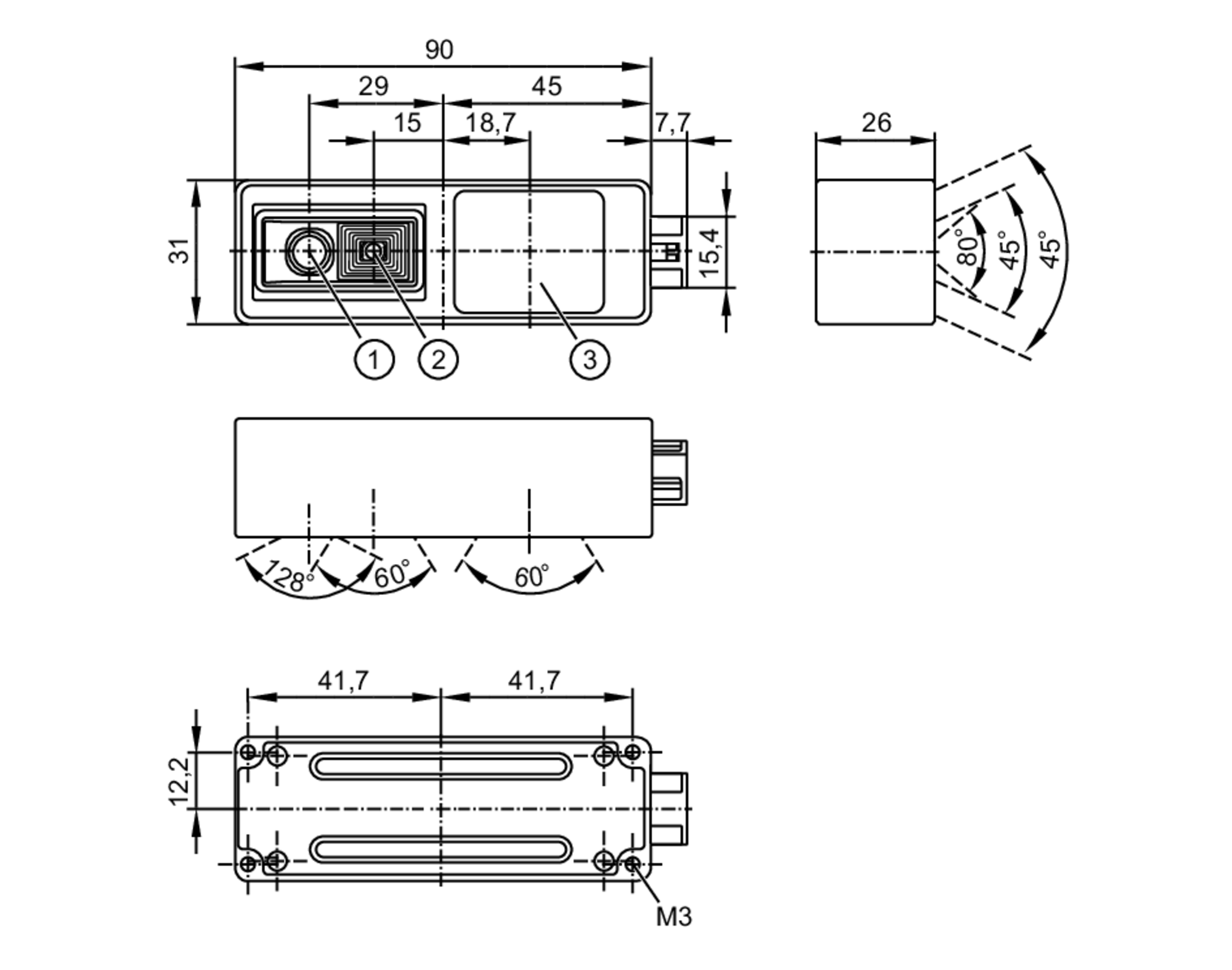

Dimensioner [mm] | 90 x 31 x 26 |
Materiale | Kapsling: zinkstøbegods coated; Afdækning: PMMA; vindue: glas / PMMA; bagsiden af huset: aluminium coated |
Tilspændingsmoment [Nm] | < 0,8 |
Bemærkning
Emballage-enheder | 1 stk. |
---|
Elektrisk tilslutning - 2D/3D kamera
Stik: 1 x Dual-HFM (AMK142-1M4Z5-A) |
Yderligere informationer
Billedfelt størrelse
måleområde / afstand [m] | Længde [m] | bredde [m] |
1,00 | 1,15 | 0,80 |
2,00 | 2,30 | 1,65 |
3,00 | 3,45 | 2,50 |
4,00 | 4,60 | 3,30 |
5,00 | 5,80 | 4,15 |
6,00 | 6,95 | 4,95 |
7,00 | 8,10 | 5,80 |
Gentagelsesnøjagtighed på afstandsmålingen gældende for den individuelle pixel
måleområde / afstand [m] | gentagelsesnøjagtighed på de målte afstandsværdier på grå emner(18% reflektivitet) [mm] | nøjagtighed [mm] |
typisk værdi | typisk værdi | |
0...1 | ± 5 | ± 9 |
1...2 | ± 6 | ± 10 |
2...3 | ± 9 | ± 12 |
3...4 | ± 13 | ± 13 |
4...5 | ± 19 | ± 15 |
5...6 | ± 27 | ± 16 |
6...7 | ± 36 | ± 18 |
emne i centrum af billedet | |
Omgivelsestemperatur | 20° C |
målt ved en reflektivitet mellem 18% og 90% | |
Gentagelsesnøjagtigheden kan optimeres med filter funktioner |
Temperaturafdrift
Temperaturområde | -10...40 °C |
Temperaturafdrift [mm/K] | 0,1 |
