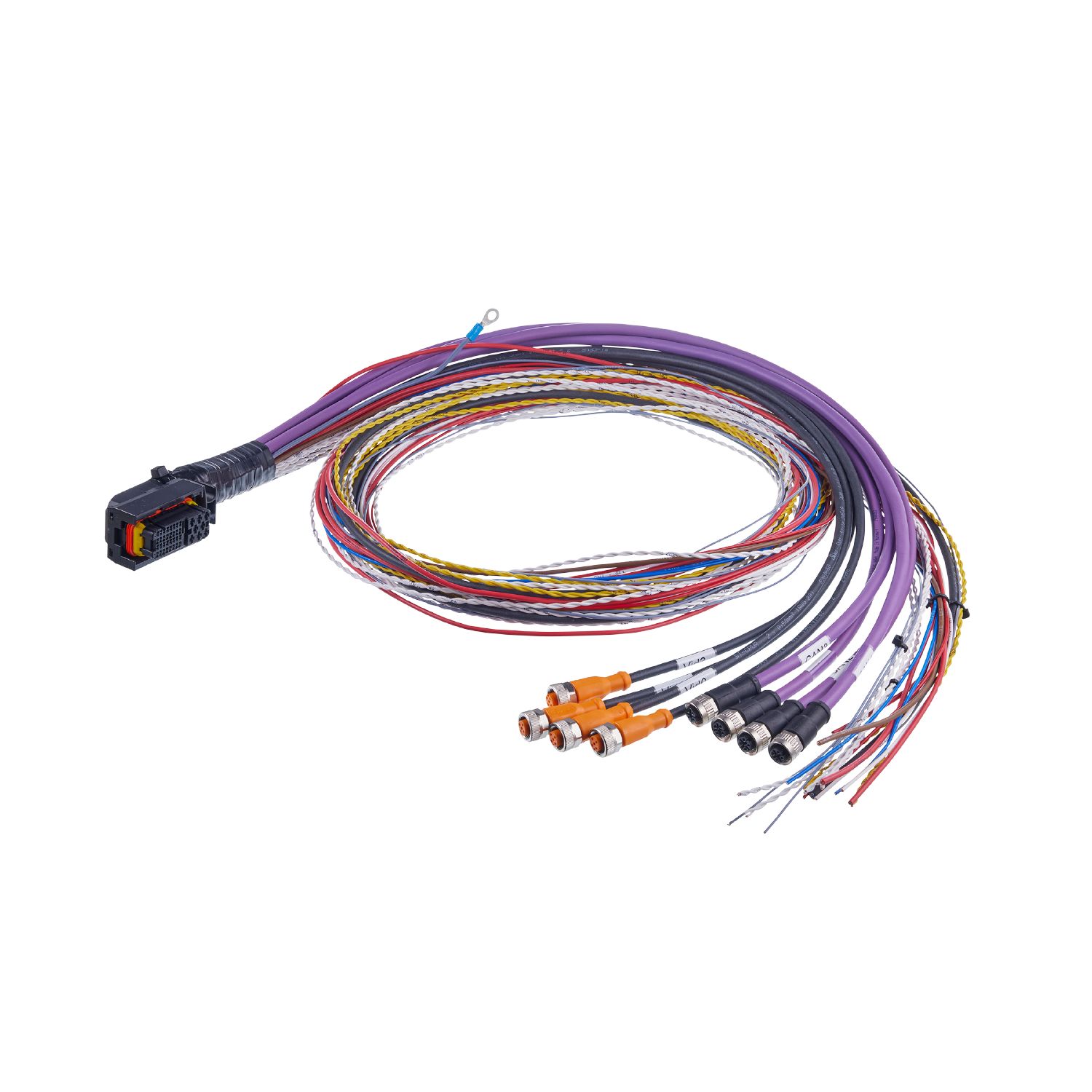

커넥터케이블
E3M178
ecomatDisplay/Cable/40p/O3M/SurroundView
커넥터케이블
E3M178
ecomatDisplay/Cable/40p/O3M/SurroundView
전기적 데이터
| 동작 전압 [V] | < 36 DC |
|---|
작동 조건
| 주변온도 [°C] | -25...90 |
|---|---|
| 보호등급 | IP 65; IP 67; (M12 커넥터) |
기계적 데이터
| 무게 [g] | 1209 |
|---|---|
| 모듈형 본체 재질 | PA 6.6-GF30 / PBT-GF15 |
| 너트 재질 | PBT-GF30 |
비고
| 포장당 | 1 갯수 |
|---|
전기적 연결 - AMP 커넥터
| 커넥터: 1 x AMP-Junior Timer; 성형체: PA 6.6-GF30 / PBT-GF15, 흑색; 잠금: PBT-GF30 |
전기적 연결
| 케이블: 2,5 m, PUR; FLRY-B; 8 x 0,34 mm², PVC + 24 x 0,5 mm², PVC + 5 x 1,0 mm², PVC + 3 x 2,5 mm², PVC + (링 케이블 러그가 있는 스크린 제공 (M5) ) |
전기적 연결 - 소켓 비디오 0 ... 비디오 3
| 커넥터: 4 x M12, 일자형; 코딩: A |
전기적 연결 - 소켓 CAN 0 ... CAN 1
| 커넥터: 2 x M12, 일자형; 코딩: A |
전기적 연결 - 소켓 CAN 2 ... CAN 3
| 커넥터: 2 x M12, 일자형; 코딩: A |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 기술 변경은 통보되지 않습니다. — KO-KR — E3M178-00 — 24.11.2022 —
E3M178 –
ecomatDisplay/Cable/40p/O3M/SurroundView
전기적 연결 - AMP 커넥터
- 1 82
- VIDEO3_ GND
- 2 83
- IFM0-
- 3 84
- CAN0_L
- 4 85
- CAN1_L
- 5 86
- CAN2_L
- 6 87
- CAN3_L
- 7 88
- IFM1-
- 8 89
- SERVICE1
- 9 90
- VIDEO3_ SIGNAL
- 10 91
- IFM0+
- 11 92
- CAN0_H
- 12 93
- CAN1_H
- 13 94
- CAN2_H
- 14 95
- CAN3_H
- 15 96
- IFM1+
- 16 97
- SERVICE0
- 17 98
- VIDEO0_ GND
- 18 99
- VIDEO1_ GND
- 19 100
- VIDEO2_ GND
- 20 101
- AUDIO_IN_R
- 21 102
- AUDIO_IN_GND
- 22 103
- HEAD_OUT_R
- 23 104
- AUDIO_R-
- 24 105
- AUDIO_L-
- 25 106
- VIDEO0_ SIGNAL
- 26 107
- VIDEO1_SIGNAL
- 27 108
- VIDEO2_SIGNAL
- 28 109
- AUDIO_IN_L
- 29 110
- Wakeup
- 30 111
- HEAD_OUT_L
- 31 112
- AUDIO_R+
- 32 113
- AUDIO_L+
- 33 114
- VBB0
- 34 115
- IN0
- 35 116
- IN1
- 36 117
- OUT0
- 37 118
- OUT1
- 38 119
- VBB15
- 39 120
- GND
- 40 121
- VBB30
커넥터: 1 x AMP-Junior Timer; 성형체: PA 6.6-GF30 / PBT-GF15, 흑색; 잠금: PBT-GF30
전기적 연결
케이블: 2,5 m, PUR; FLRY-B; 8 x 0,34 mm², PVC + 24 x 0,5 mm², PVC + 5 x 1,0 mm², PVC + 3 x 2,5 mm², PVC + (링 케이블 러그가 있는 스크린 제공 (M5) )
전기적 연결 - 소켓 비디오 0 ... 비디오 3
- 1
- 화면
- 2
- n.c.
- 3
- VIDEO0...3_ GND (AMP 커넥터: 82, 98, 99, 100)
- 4
- VIDEO0...3_ SIGNAL (AMP 커넥터: 106, 107, 108, 109)
- 5
- n.c.
커넥터: 4 x M12, 일자형; 코딩: A
전기적 연결 - 소켓 CAN 0 ... CAN 1
- 1
- 화면
- 2
- VBB Cameras (-)
- 3
- GND (AMP 커넥터: 120)
- 4
- CAN0_H (AMP 커넥터: 92)
- 5
- CAN0_L (AMP 커넥터: 84)
커넥터: 2 x M12, 일자형; 코딩: A
전기적 연결 - 소켓 CAN 2 ... CAN 3
- 1
- 화면
- 2
- VBB Cameras (-)
- 3
- GND (AMP 커넥터: 120)
- 4
- CAN1_H (AMP 커넥터: 93)
- 5
- CAN1_L (AMP 커넥터: 85)
커넥터: 2 x M12, 일자형; 코딩: A
전기적 연결 - 연결부 오디오 케이블
- 화면
- AUDIO_IN_GND (AMP 커넥터: 102)
- 1 갈색
- HEAD_OUT_R (AMP 커넥터: 103)
- 2 흰색
- AUDIO_IN_L (AMP 커넥터: 109)
- 3 청색
- AUDIO_IN_R (AMP 커넥터: 101)
- 4 흑색
- HEAD_OUT_L (AMP 커넥터: 111)
