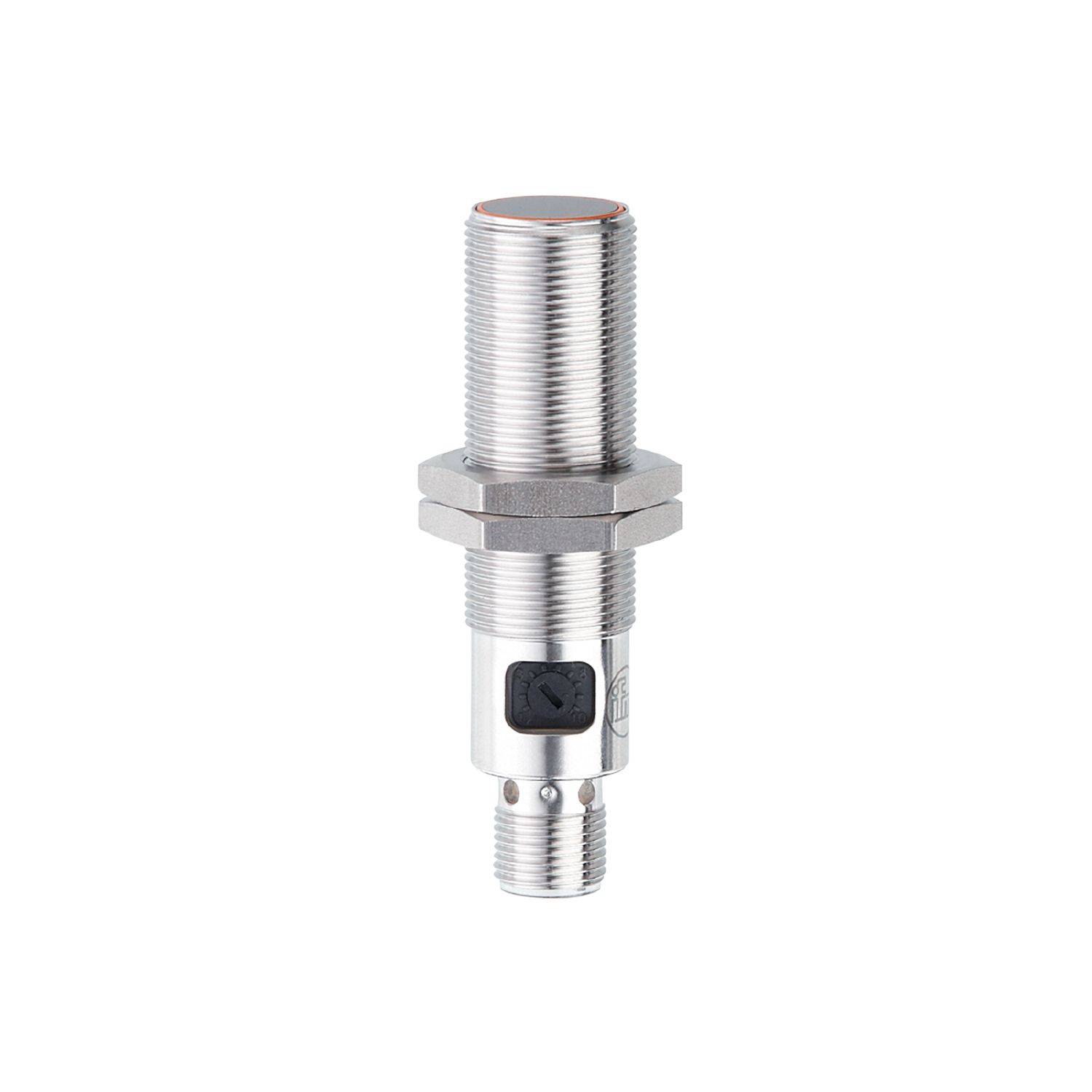

OGW202

배후배경배제 기능을 가진 직접반사형 센서

Name: OGW202
Brand: ifm
SKU: OGW202
Price: 284400.00 KRW

OGW202

OGWIHPKG/US/IO-LINK

배후배경배제 기능을 가진 직접반사형 센서

OGW202

OGWIHPKG/US/IO-LINK

혹독한 산업 환경에서 사용할 수 있는 견고한 스테인리스 스틸 하우징
정확한 배경 억제
전위차계를 통한 직관적인 감도 설정
쉽고 빠른 장착을 위한 광범위한 고정 구성품
탁월한 가격 대비 성능

제품 특성

빛의 형태	적외선
하우징	나선형 홈이 파여진 형태

어플리케이션

특수성(시스템)	배후 배경 배제 기능
어플리케이션 [m]	0,025...2
동작원리	직접 반사형 센서

전기적 데이터

동작 전압 [V]	10...30 DC; (cULus를 준수한 "supply class 2")
전류소모 [mA]	< 30
보호 클래스	III
양극성 전환 방지	yes
최대 power-on 지연시간 [ms]	300
빛의 형태	적외선
웨이브 길이 [nm]	940

출력

전기적 디자인	PNP
출력 기능	light-on 모드
최대 전압강하 스위칭 출력 DC [V]	2,5
스위칭 출력 DC의 영구적 전류 등급 [mA]	100
쇼트방지	yes
쇼트방지 타입	펄스

범위

검출간격 [mm]	25...400
레인지 조정가능	yes
최대 라이트 스폿 직경 [mm]	200
라이트 스폿 직경 관함	최대 검출영역
배후 배경 배제 기능	yes
배후 배경 배제 기능 [m]	2

측정 범위 / 설정 범위

측량 주파수 [Hz]	10

인터페이스

통신 인터페이스

IO-Link

전송 타입

COM2 (38,4 kBaud)

IO 링크 수정

1.1

SDCI 표준

IEC 61131-9

프로파일

Smart Sensor: Device Identification; Switching Signal Channel; Process Data Variable; Device Diagnosis; Tech Channel

SIO 모드

yes

필수 마스터 포트 타입

최소 프로세스 주기시간 [ms]

DevideIDs 지원됨

작동 방식	DeviceID
default	1161

작동 조건

주변온도 [°C]	-20...55
저장온도 [°C]	-40...85
보호등급	IP 65
외부광선에 대한 최대 내구성 [klx]	8

테스트 / 인증서

EMC

EN 60947-5-2

레이저 보호에 관한 참고사항

주의:	레이져광선
레이저 클래스:	1
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	2007년 6월자 Laser Notice 번호 50에 따른 편차를 제외한 21 CFR 1040에 상응합니다.

MTTF [년 (해)]

690

UL 인증서

Ta	-20...55 °C
Enclosure type	Type 1
전압 공급	Class 2
파일 번호 UL	E174191

기계적 데이터

무게 [g]

55,2

하우징

나선형 홈이 파여진 형태

크기 [mm]

M18 x 1 / L = 72

스레드 지정

M18 x 1

재질

하우징: 스텐레스 (1.4404 / 316L); 센서 표면: PMMA; ABS; 운영자 인터페이스: TPE; 잠금 너트: 황동 흰색 청동 코팅

렌즈 재질

PMMA

디스플레이 / 작동 요소

디스플레이

스위칭 상태

4 x 90° LED, 황색

작동 요소

포텐셔미터

액세서리

구성 부품

잠금 너트: 2 x M18

비고

포장당	1 갯수

전기적 연결

연결부	커넥터: 1 x M12; 코딩: A

다이어그램 및 그래프

1	< 8 kLux
2	< 3 kLux
3	< 1 kLux

a:	센서
b:	물체
c:	배후배경
x:	거리 센서 / 물체 [mm]
y:	최소거리 물체 / 배후배경 [mm]

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 기술 변경은 통보되지 않습니다. — KO-KR — OGW202-00 — 13.04.2023 —
